وصف
تم تصميم صمام الفراشة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50/EN-GJS-500-7، مادة القرص - الحديد الزهر GGG40/EN-GJS-400-15، الختم - EPDM، المقبض، LSU LS-103:
| القطر الاسمي DN، مم | 50 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,6 (16) |
| اتجاه التدفق | مزدوج الجوانب |
| درجة الحرارة المحيطة t، вЃ°C | من -20 إلى +200: لـ VITON |
| وسط العمل | فيتون: الزيوت المعدنية والنباتية، الدهون الحيوانية، الشحوم والوقود، الهواء الساخن، البخار. |
| الاتصال بخط الأنابيب | شفة متداخلة |

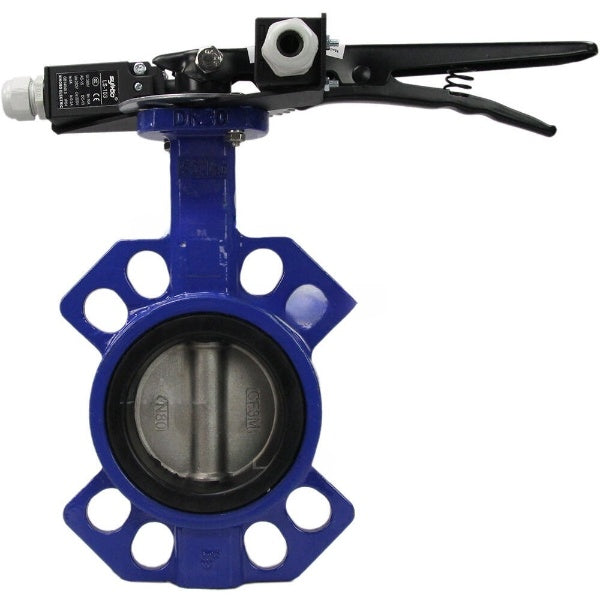

صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50/EN-GJS-500-7، مادة القرص - حديد زهر GGG40/EN-GJS-400-15، الختم - EPDM، المقبض، LSU LS-103
ب
ب
مواصفات أجهزة استشعار النهاية LS-103 250V 6A:
| مميزة | قيمة |
| نموذج مستشعر النهاية | LS-103 |
| الجهد المقدر | 250 ب |
| الحد الأقصى للتيار المتغير | 6أ |
| تكرار | 50 هرتز |
| تكوين جهة الاتصال | NC اللحظية + NC/O |
| درجة الحرارة المحيطة | من -5 إلى +65 |
| درجة الحماية | IP64 |
| مادة العلبة | بلاستيك |
| حركة الرأس | خطي (مكبس) |
| الرطوبة المسموح بها | 95% |
| مقاومة التلامس | 25 ميغا أوم (القيمة الأولية) |
| مقاومة العزل المقدرة | 100 ميجا أوم (500 فولت تيار مستمر) |
| غدة الكابل | الحد الأقصى 12 مم |
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50/EN-GJS-500-7، مادة القرص - الحديد الزهر GGG40/EN-GJS-400-15، الختم - EPDM، المقبض، LSU LS-103:
| DN | أ، مم | ب، مم | ج، مم | د، مم | د، مم | ج، مم | CH، مم |
| 40 | 105 | 55 | 33 | 75 | 10 | 30 | 9 × 9 |
| 50 | 161 | 80 | 43 | 84.5 | 10 | 30 | 9 × 9 |
| 65 | 175 | 89 | 45 | 104.5 | 10 | 30 | 9 × 9 |
| 80 | 181 | 95 | 45 | 123.5 | 10 | 30 | 9 × 9 |
| 100 | 200 | 114 | 52 | 139.5 | 10 | 30 | 11 × 11 |
| 125 | 213 | 127 | 55 | 169.5 | 10 | 30 | 14 × 14 |
| 150 | 226 | 139 | 55 | 196 | 10 | 30 | 14 × 14 |
| 200 | 260 | 175 | 60 | 247 | 12 | 30 | 17 × 17 |
| 250 | 292 | 203 | 68 | 304 | 12 | 40 | 22 × 22 |
| 300 | 337 | 242 | 78 | 358 | 12 | 40 | 22 × 22 |
رسم تخطيطي لصمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل: حديد زهر GGG50/EN-GJS-500-7، مادة القرص: حديد زهر GGG40/EN-GJS-400-15، الختم: EPDM، المقبض: LSU LS-103
ب
ب
الأبعاد الكلية والتركيبية لأجهزة الاستشعار الطرفية LS-103 250V 6A:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
رسم تخطيطي لأبعاد مستشعرات الحد الأقصى LS-103 250V 6A
ب
ب
مواد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50/EN-GJS-500-7، مادة القرص - الحديد الزهر GGG40/EN-GJS-400-15، الختم - EPDM، المقبض، LSU LS-103:
| „– | اسم القطعة | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | حديد الزهر عالي القوة GGG40 |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ AISI 420 |
| 5 | الساق السفلية | فولاذ AISI 420 |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
تحديد
بلد المنشأ
مادة الجسم
أقصى درجة حرارة مسموح بها
نوع الاتصال
نوع التحكم
بيئة التشغيل
ماء,
هواء,
بيئة عدوانية قليلاً
التطبيقات
إمدادات المياه,
التدفئة,
الصناعة الكيميائية,
صناعة النفط والغاز,
صناعة الأغذية,
صناعة اللب والورق
الضغط الاسمي
نوع الختم
نوع الطلاء
مادة القرص
مفاتيح حد
توصيل
