Parts
How it works
Modulating quarter-turn actuator
The number that matters
Max. medium temperature
110درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials

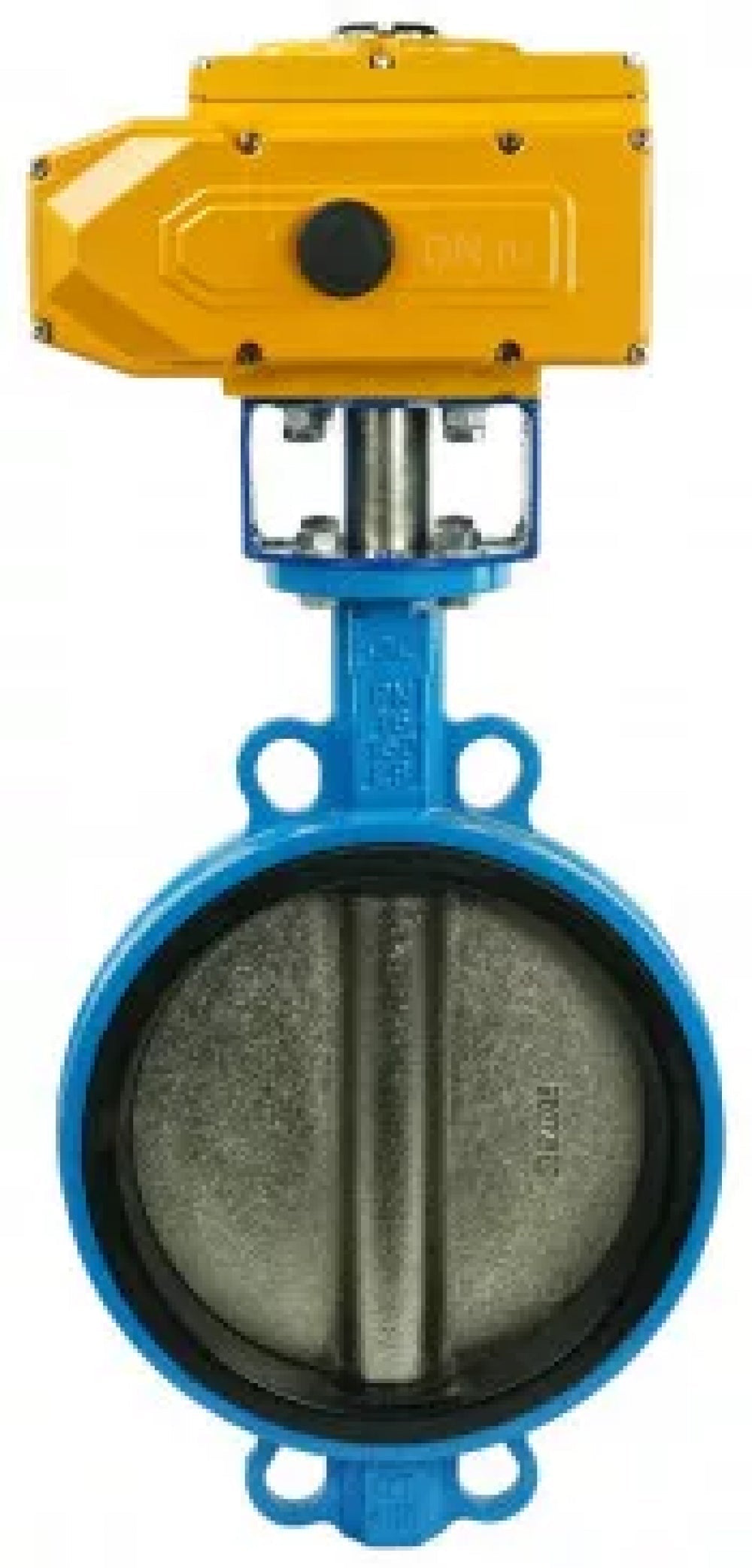

تم تصميم صمام الفراشة WBV1413E-2W-Fb QT-N-EM-A1-220VAC-U1 للتركيب على خطوط الأنابيب في أنظمة التحكم الأوتوماتيكية لإمدادات الحرارة والمياه، وفي أنظمة تكييف الهواء والتهوية الثابتة في المنشآت الصناعية والمدنية.
وضع تشغيل البوابة المزودة بمحرك كهربائي هو S2 متكرر قصير المدة، مع مدة تشغيل (SP) قدرها 15%. يعمل المحرك الكهربائي بتيار متردد رئيسي بتردد 50 هرتز.
صُممت مشغلات ربع دورة للتحكم عن بُعد ومحليًا في دوران صمام إغلاق من أنواع مثل صمام الكرة، إلخ، بزاوية تتراوح بين 0° و270°. تُركّب المشغلات مباشرةً على صمامات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد حركة عمود الخرج إلى مواضع نهاية مشغل الصمام.
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل كهربائي QT-N-060EM-A1-220VAC-U1 220 فولت (4-20 مللي أمبير):
| „– | جزء | مادة |
| 1 | جسم | حديد الزهر عالي القوة GGG50 |
| 2 | القرص | الحديد المطاوع GGG40 |
| 3 | ختم المقعد | EPDM |
| 4,5 | ينبع | الفولاذ المقاوم للصدأ AISI 420 |
| 6 | حلقة الاحتفاظ | الفولاذ المقاوم للصدأ AISI 201 |
| 7,8 | غطاء الغبار، حشية الجذع | إن بي آر |
| 9 | إدراج | الفولاذ المقاوم للصدأ AISI 201 |
| 10 | سدادة | بلاستيك |
| 11 | حلقة الاحتفاظ | فولاذ 65 مليون |
رسم تخطيطي لصمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل: حديد زهر GGG50، مادة القرص: حديد زهر GGG40، الختم: EPDM، مع مشغل كهربائي QT-N-060EM-A1-220VAC-U1 220 فولت (4-20 مللي أمبير)
ب
ب
مواد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل كهربائي QT-N-060EM-A1-220VAC-U1 220 فولت (4-20 مللي أمبير):
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | حديد الزهر عالي القوة GGG40 |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ AISI 420 |
| 5 | الساق السفلية | فولاذ AISI 420 |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
مخطط الأجزاء والمواد صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50، مادة القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل هوائي مع نوابض رجوع PA-SA، 4V320-10 220 فولت
- Body material
- الحديد الزهر GGG50
- Maximum allowable temperature
- 110 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Coating type
- مسحوق إيبوكسي
- Disc material
- الحديد الزهر GGG40
- Actuator cycle time
- 30 ثانية
- Explosion-proof
- لا
- Thermal protection
- نعم
- Manual override
- مسدس
- Limit switches
- نعم
- Type of electric actuator
- ربع دورة
- Feedback sensor
- 4-20 مللي أمبير
- Control signal
- 4-20 دقيقة
- Rated current consumption
- 0.33 أ
- Supply voltage
- 220 فولت
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
