يُستخدم صمام الكرة كصمام إغلاق، وكذلك لخلط وفصل تدفقات وسائط العمل في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون التأثير على مواد الصمام.
تم تصميم المحركات الكهربائية ربع دورة للتحكم عن بعد ومحليًا في دوران عنصر الإغلاق بمقدار 0 درجة إلى 270 درجة من الأنواع مثل صمام الكرة وما إلى ذلك.
ب
ب

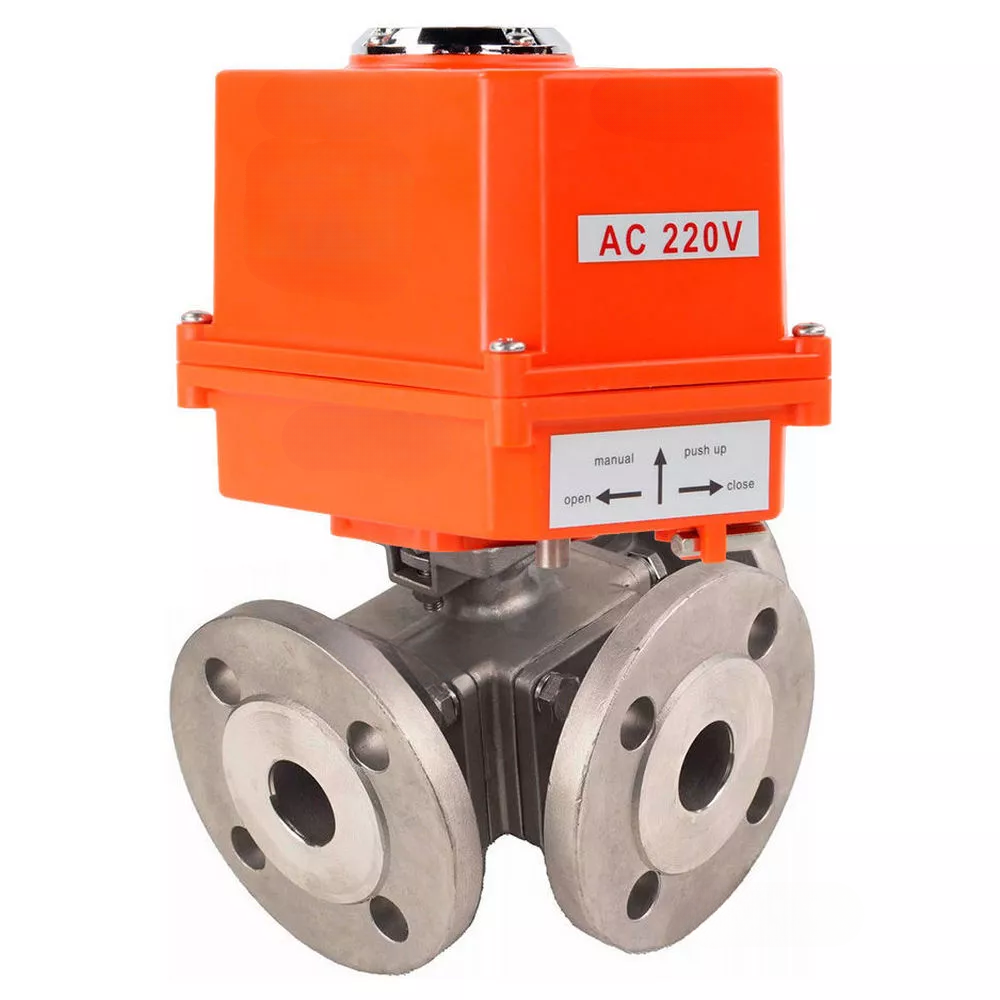

الخصائص التقنية لصمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، ومانع تسرب - PTFE، مع محرك كهربائي ربع دورة DNOVA QT-N-EM-O1-220VAC-U1 MINI
| اسم | معنى |
| الضغط الاسمي PN، بار | 16 |
| نوع الاتصال | ذو حواف |
| نوع التحكم | مع محرك كهربائي |
| طلب | إمدادات المياه، إمدادات الحرارة |
| ممر الكرة الرافعة | كامل التجويف |
| أداء المناخ | يو 1 |
| درجة حرارة بيئة العمل، درجة مئوية | من -25 إلى 180 |
| الانضمام | ذو حواف |
| يتحكم | محرك كهربائي 220 فولت |
| فئة الختم | أ |
| تناول الماء | لا |
| نوع جهاز الرافعة | ثلاثي الاتجاهات |
| نوع الصمام ثلاثي الاتجاهات | ل |
| الأربعاء | الماء، البخار، منتجات البترول، الوسائط المحايدة، الوسائط الغازية |
| الضمان، ج. | 1 |
| عمر الخدمة، سنوات | 10 |
ب
ب
رسم تخطيطي للأبعاد الكلية وأحجام صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات التجويف الكامل وثلاثية الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، ومانع تسرب - PTFE، مع محرك كهربائي ربع دورة DNOVA QT-N-EM-O1-220VAC-U1 MINI
ب
أبعاد وأحجام صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، محكمة الغلق - PTFE، بمحرك كهربائي ربع دورة DNOVA QT-N-EM-O1-220VAC-U1 MINI
| نموذج | ل، مم | د، مم | ك، مم | د، مم | د1، مم | X، مم | همم | ز، مم |
| DN15 | 150 | 95 | 65 | 15 | 45 | 157 | 90 | 115 |
| DN20 | 160 | 105 | 75 | 18 | 58 | 157 | 90 | 115 |
| DN25 | 180 | 115 | 85 | 25 | 64 | 157 | 90 | 115 |
ب
ب
رسم تخطيطي لأجزاء ومواد صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات التجويف الكامل وثلاثية الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، ومانع تسرب - PTFE، مع محرك كهربائي ربع دورة DNOVA QT-N-EM-O1-220VAC-U1 MINI
ب
جدول أجزاء ومواد صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، ومانع تسرب - PTFE، مع محرك كهربائي ربع دورة DNOVA QT-N-EM-O1-220VAC-U1 MINI
| رقم الصنف | اسم القطعة | مادة |
| 1 | إطار | الفولاذ المقاوم للصدأ SS316 |
| 2 | كرة | الفولاذ المقاوم للصدأ SS316 |
| 3 | ختم | مادة البولي تترافلوروإيثيلين |
| 4 | غطاء العلبة | الفولاذ المقاوم للصدأ SS316 |
| 5 | الترباس | الفولاذ المقاوم للصدأ SS304 |
| 6 | وسادة | مادة البولي تترافلوروإيثيلين |
| 7 | أفسد | الفولاذ المقاوم للصدأ SS304 |
| 8 | وسادة | مادة البولي تترافلوروإيثيلين |
| 9 | ختم القضيب | مادة البولي تترافلوروإيثيلين |
| 10 | الترباس | الفولاذ المقاوم للصدأ SS304 |
| 11 | ختم | الفولاذ المقاوم للصدأ SS304 |
| 13 | مخزون | الفولاذ المقاوم للصدأ SS316 |
ب
ب
محركات كهربائية DNOVA QT-N-EM-O1-220VAC-U1 MINI
المعايير الفنية للمحركات الكهربائية DNOVA QT-N-EM-O1-220VAC-U1 MINI
| اسم | معنى |
| نموذج محرك كهربائي | QT-N-EM-O1-220VAC-U1 ميني |
| جهد الإمداد | 220 فولت |
ب
ب
رسم تخطيطي لأبعاد وأحجام المحركات الكهربائية DNOVA QT-N-EM-O1-220VAC-U1 MINI
ب
أبعاد وأحجام المحركات الكهربائية DNOVA QT-N-EM-O1-220VAC-U1 MINI
| نموذج | X، مم | ي، مم | ز، مم |
| QT-N-003EM-O1-220VAC-U1 ميني | 157 | 90 | 115 |
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ؟
- Connection type
- ذو حواف
- Control type
- مدفوعة بالكهرباء
- Operating environment
- ماء وبخار والمنتجات البترولية ووسائل الإعلام المحايدة والوسائط الغازية
- Applications
- إمدادات المياه
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Voltage
- 220 فولت
- Explosion-proof
- لا
- Torque
- 7 نيوتن متر
- Limit switches
- نعم
- Actuator model
- QT-N-003EM-O1-220VAC-U1 ميني
- Country of origin
- الصين
