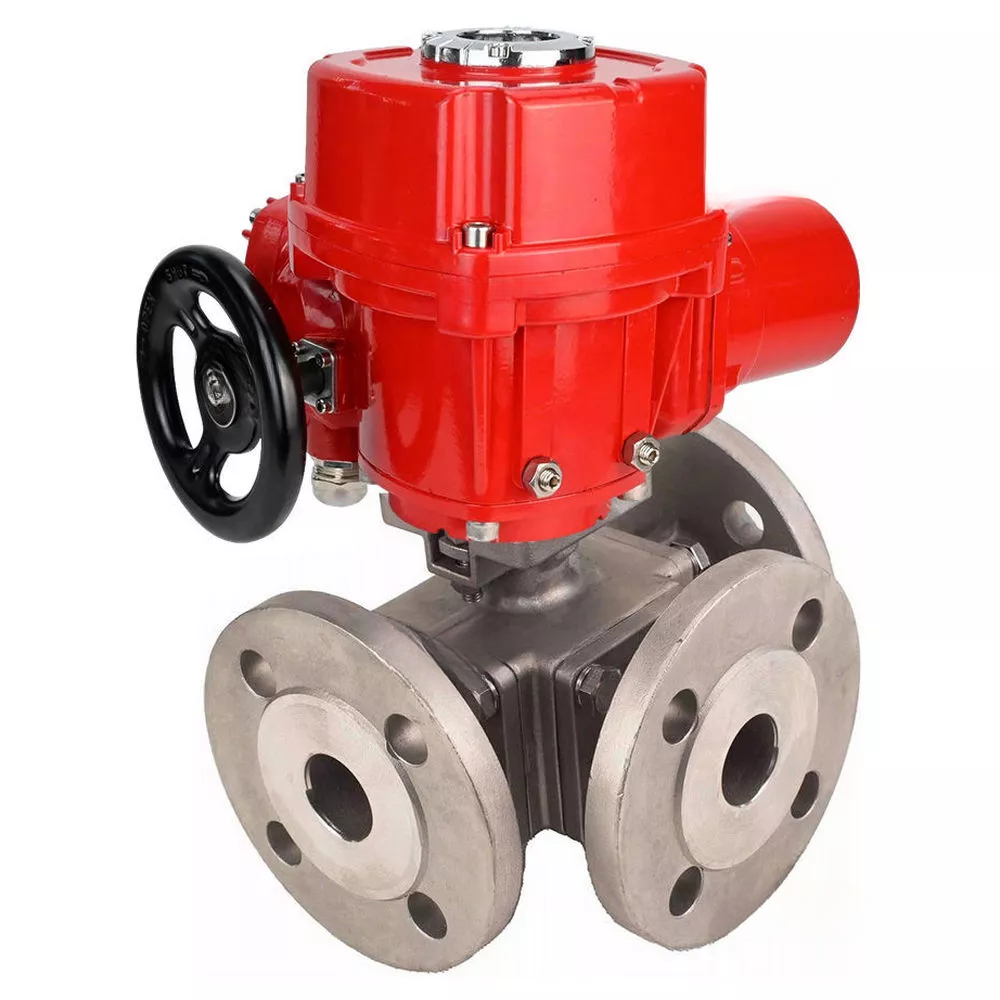

• Ball valves DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive DNOVA QT-EX-M-O2-220VAC-U1 with torque couplings and steering wheel
1 1

صمامات كروية DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات تجويف كامل وثلاثي الاتجاهات، مصنوعة من الفولاذ المقاوم للصدأ SS316، ذات حواف، ومانع تسرب - PTFE، مع محرك كهربائي ربع دورة DNOVA QT-EX-M-O2-220VAC-U1 مع وصلات عزم الدوران وعجلة القيادة

من $842.74 USD
من $842.74 USD
أُوكَازيُون نفذ
الضرائب متضمنة. يتم احتساب الشحن عند الخروج.
عرض التفاصيل الكاملة

وصف

يُستخدم صمام الكرة كصمام إغلاق، وكذلك لخلط وفصل تدفقات الوسائط في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) غير الضارة بمواد الصمام.

صُممت مشغلات ربع دورة كهربائية للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بصمام ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، والصناعات الغذائية، والإسكان، والمرافق العامة، وغيرها.

ب

ب

أبعاد وأبعاد صمامات الكرة В DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316

نموذج ل د ك د د1 إكس ح
15 150 95 65 15 45 281 215
20 160 105 75 18 58 281 215
25 180 115 85 25 64 281 215
32 200 140 100 32 78 281 215
40 220 150 110 38 88 281 215
50 240 165 125 49 99 281 215
65 260 185 145 65 122 276 270
80 280 200 160 80 138 276 270
100 325 220 180 100 158 300 311

مخطط أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة وثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316

ب

ب

جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316

„– اسم مادة
1 قضية الفولاذ المقاوم للصدأ SS316
2 شار الفولاذ المقاوم للصدأ SS316
3 ختم مادة البولي تترافلوروإيثيلين
4 غطاء العلبة الفولاذ المقاوم للصدأ SS316
5 الترباس الفولاذ المقاوم للصدأ SS316
6 حشية مادة البولي تترافلوروإيثيلين
7 بندق الفولاذ المقاوم للصدأ SS304
8 حشية مادة البولي تترافلوروإيثيلين
9 ختم الجذع مادة البولي تترافلوروإيثيلين
10 الترباس الفولاذ المقاوم للصدأ SS304
11 غدة الفولاذ المقاوم للصدأ SS304
13 ينبع الفولاذ المقاوم للصدأ SS316

رسم تخطيطي للأجزاء والمواد لصمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316

ب

ب

المعلمات التقنية للمشغلات DNOVA QT-EX-M-O2-220VAC-U1

اسم دلالة
نموذج القيادة QT-EX-M-O2-220VAC-U1
جهد مصدر الطاقة 220 فولت
توفر عجلة يدوية خوذة
مفاتيح الحد لا

ب

ب

أبعاد وأبعاد المحركات DNOVA QT-EX-M-O2-220VAC-U1

نموذج QT-EX-005M-O2-220VAC-U1 QT-EX-020M-O2-220VAC-U1 QT-EX-060M-O2-220VAC-U1
ح 281 276 300
H1 170 197 240
H2 77 99 112
د Г˜ 120 180 درجة 250 غ
ل 215 270 311
ل1 310 350 410
ل2 170 191 252
ل3 121 160 186
مخطط أبعاد وأبعاد المحركات DNOVA QT-EX-M-O2-220VAC-U1

تحديد

بلد المنشأ
الصين
مادة الجسم
الفولاذ المقاوم للصدأ AISI 316
أقصى درجة حرارة مسموح بها
#Р˜РњРЇ؟
نوع الاتصال
ذو حواف
نوع التحكم
مدفوعة بالكهرباء
بيئة التشغيل
ماء, بخار, المنتجات البترولية, وسائل الإعلام المحايدة, الوسائط الغازية
التطبيقات
إمدادات المياه
نوع الختم
مادة البولي تترافلوروإيثيلين
الجهد
220 فولت
مضاد للانفجار
نعم
عزم الدوران
7 نيوتن متر
مفاتيح حد
لا
نموذج المشغل
QT-EX-005-M-O2-220VAC-U1

توصيل

تعتمد تكلفة ومدة تسليم طلبك على عدة عوامل، منها نوع المنتج المطلوب، والكمية، وبلد المقصد. قد تختلف مدة التصنيع ومتطلبات الشحن لكل منتج، مما قد يؤثر على جدول التسليم الإجمالي.

للحصول على معلومات دقيقة ومحدثة حول تكاليف التوصيل ومواعيده، ننصح بالتواصل مع مديري المبيعات لدينا. سيسعدهم تزويدكم بعرض سعر مفصل ووقت تسليم تقديري بناءً على متطلباتكم الخاصة.

لا تتردد في التواصل معنا لأي أسئلة أو مساعدة إضافية بخصوص طلبك.

متغير المجموع المتغير كمية سعر المجموع المتغير
DN15 / 16 بارD160-56391
DN15 / 16 بارD160-56391
$842.74 /للوحدة		 $0.00
$842.74 /للوحدة $0.00
DN20 / 16 بارD160-56392
DN20 / 16 بارD160-56392
$862.96 /للوحدة		 $0.00
$862.96 /للوحدة $0.00
DN25 / 16 بارD160-56393
DN25 / 16 بارD160-56393
$948.90 /للوحدة		 $0.00
$948.90 /للوحدة $0.00
DN32 / 16 بارD160-56394
DN32 / 16 بارD160-56394
$1,048.89 /للوحدة		 $0.00
$1,048.89 /للوحدة $0.00
DN40 / 16 بارD160-56395
DN40 / 16 بارD160-56395
$1,175.23 /للوحدة		 $0.00
$1,175.23 /للوحدة $0.00
DN50 / 16 بارD160-56396
DN50 / 16 بارD160-56396
$1,317.06 /للوحدة		 $0.00
$1,317.06 /للوحدة $0.00
DN65 / 16 بارD160-56397
DN65 / 16 بارD160-56397
$2,165.31 /للوحدة		 $0.00
$2,165.31 /للوحدة $0.00
DN80 / 16 بارD160-56398
DN80 / 16 بارD160-56398
$2,628.90 /للوحدة		 $0.00
$2,628.90 /للوحدة $0.00
DN100 / 16 بارD160-56390
DN100 / 16 بارD160-56390
$3,941.12 /للوحدة		 $0.00
$3,941.12 /للوحدة $0.00
