Descripción

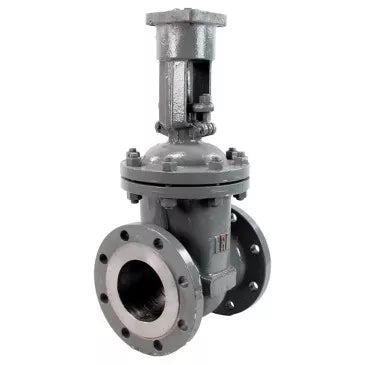

Las válvulas de compuerta de cuña están diseñadas para su instalación en una tubería como dispositivo de cierre en sistemas de suministro de agua y en la industria química.
La cuña, conectada al husillo, baja o sube dependiendo del sentido de giro del volante, cerrando o abriendo la sección de flujo del cuerpo de la compuerta.
B
B
Características técnicas de las válvulas de compuerta de cuña 30s964nzh DNOVA GAIR GVWR2121M-2W-F-OST DN80-150 Ru25 con brida, con brida OST, vástago redondo, debajo del actuador eléctrico:
| Característica | Significado |
| Tipo de válvula de compuerta | Cuña |
| Diámetro | 50-150 milímetros |
| Presión nominal | 25 bares |
| Miércoles | agua, vapor, productos derivados del petróleo, medios gaseosos |
| Temperatura del entorno de trabajo | de -29 a +425 °C |
| Solicitud | suministro de agua, suministro de calor |
| Tipo de conexión | con brida |
| Tipo de control | stock desnudo |
B
B
Esquema de dimensiones de válvulas de compuerta de cuña 30s964nzh DNOVA GAIR GVWR2121M-2W-F-OST DN80-150 Ru25 con brida, con brida OST, vástago redondo, para accionamiento eléctrico
B
Dimensiones generales y de instalación de válvulas de compuerta de cuña 30s964nzh DNOVA GAIR GVWR2121M-2W-F-OST DN80-150 Ru25 con brida, con brida OST, vástago redondo, para accionamiento eléctrico:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | b, mm | f, mm |
| DN80 | 280 | 195 | 160 | 133 | 22 | 3 |
| DN150 | 350 | 300 | 250 | 212 | 30 | 3 |
B
B
Esquema de materiales de válvulas de compuerta de cuña 30s964nzh DNOVA GAIR GVWR2121M-2W-F-OST DN80-150 Ru25 con brida, con brida OST, vástago redondo, para accionamiento eléctrico
B
B
Materiales de las piezas de la válvula de compuerta de cuña 30s964nzh DNOVA GAIR GVWR2121M-2W-F-OST DN80-150 Ru25 con brida, con brida OST, vástago redondo, para accionamiento eléctrico:
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero 25L |
| 2 | Cuña | acero 25L |
| 3 | Existencias | acero 20Cr13 |
| 4 | Tornillo | acero 45 |
| 5 | tornillo | cansado 35 |
| 6 | Almohadilla | acero inoxidable + grafito |
| 7 | Tapa | acero 25L |
| 8 | Sello del husillo | grafito flexible |
| 9 | Alfiler | Acero ASTM A29 1045 |
| 10 | Empaquetadura de casquillos | acero carbono |
| 11 | tornillo | acero 35 |
| 12 | Tornillo | acero 45 |
| 13 | Soporte | acero 25L |
| 14 | Cojinete | - |
| 15 | Bofetada | - |
| 16 | Tuerca del vástago | latón |
| 17 | Caja | Acero ASTM A29 1035 |
