Descripción

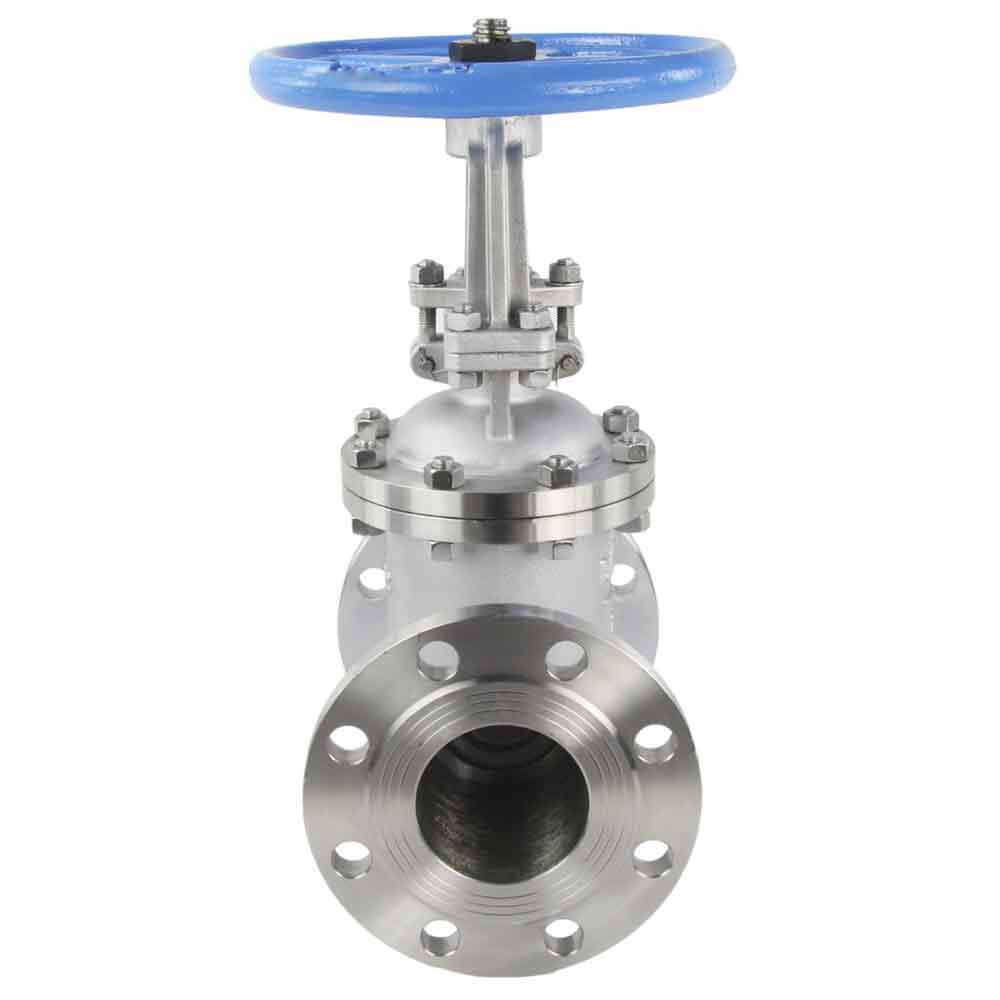

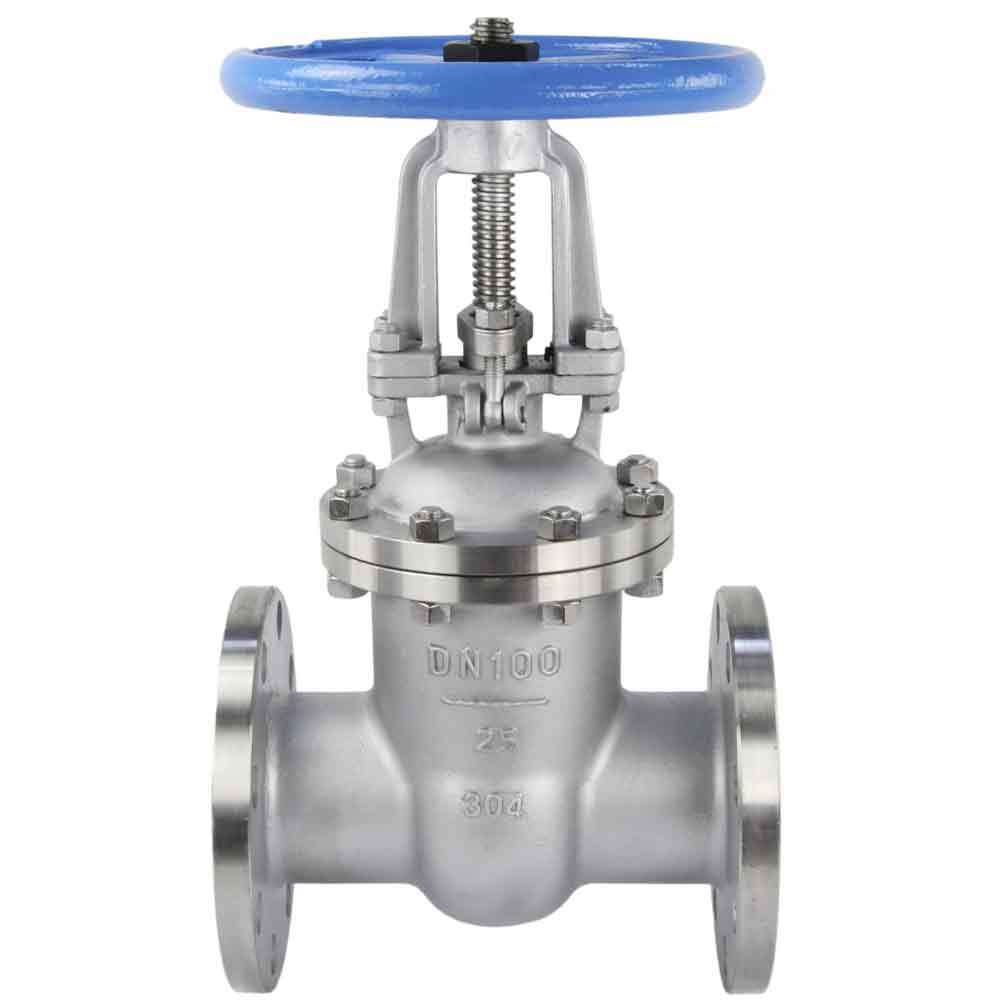

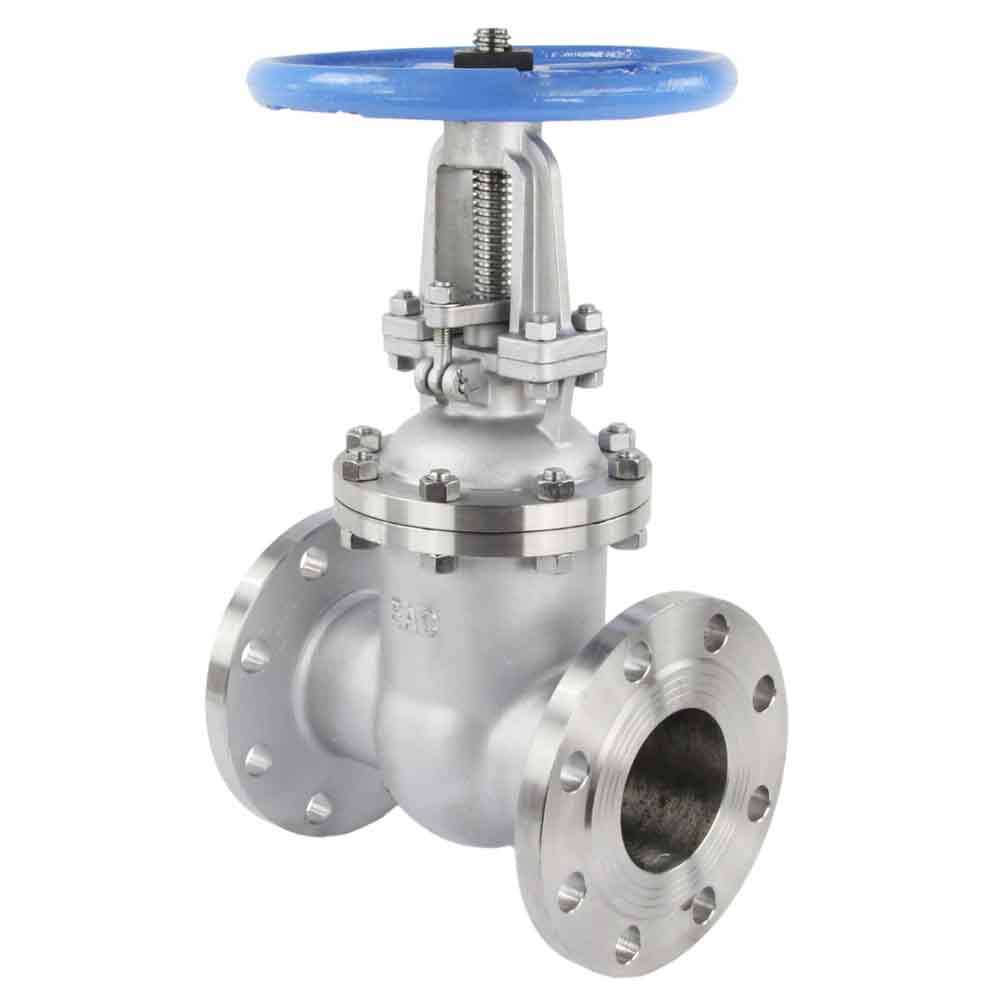

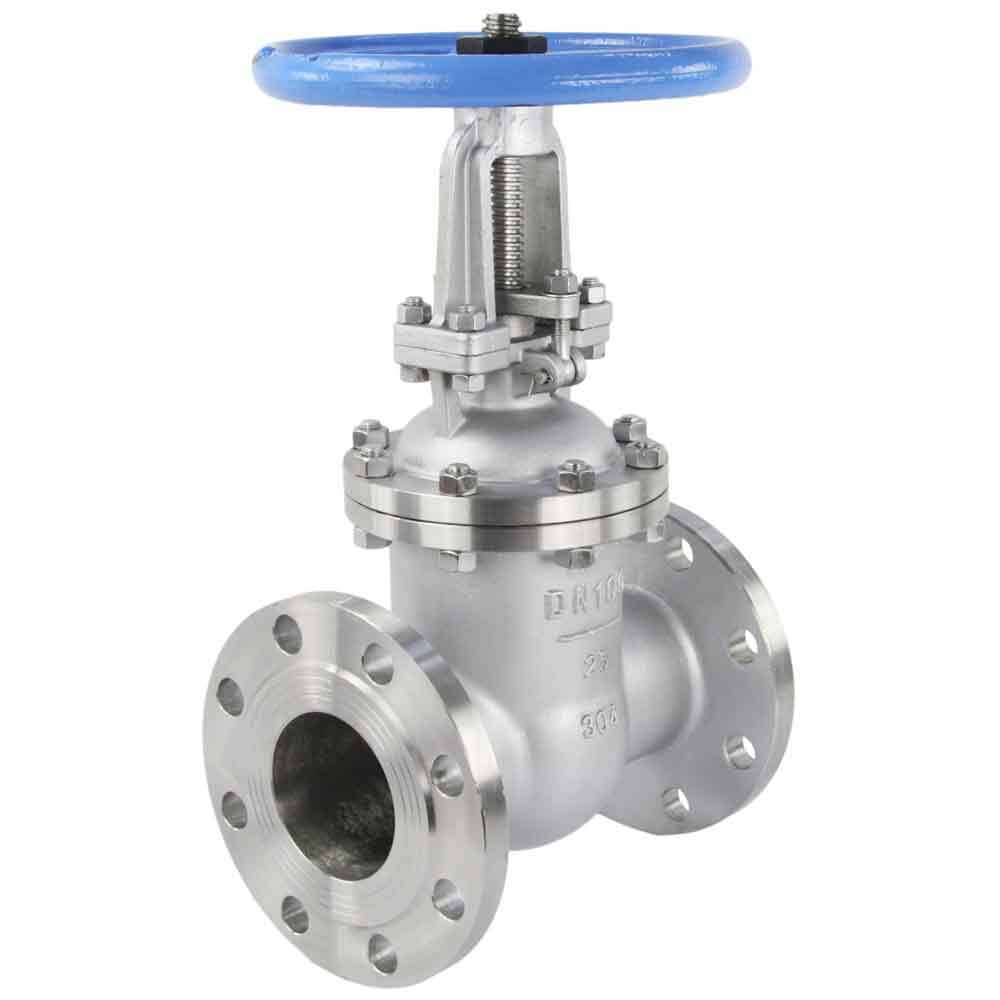

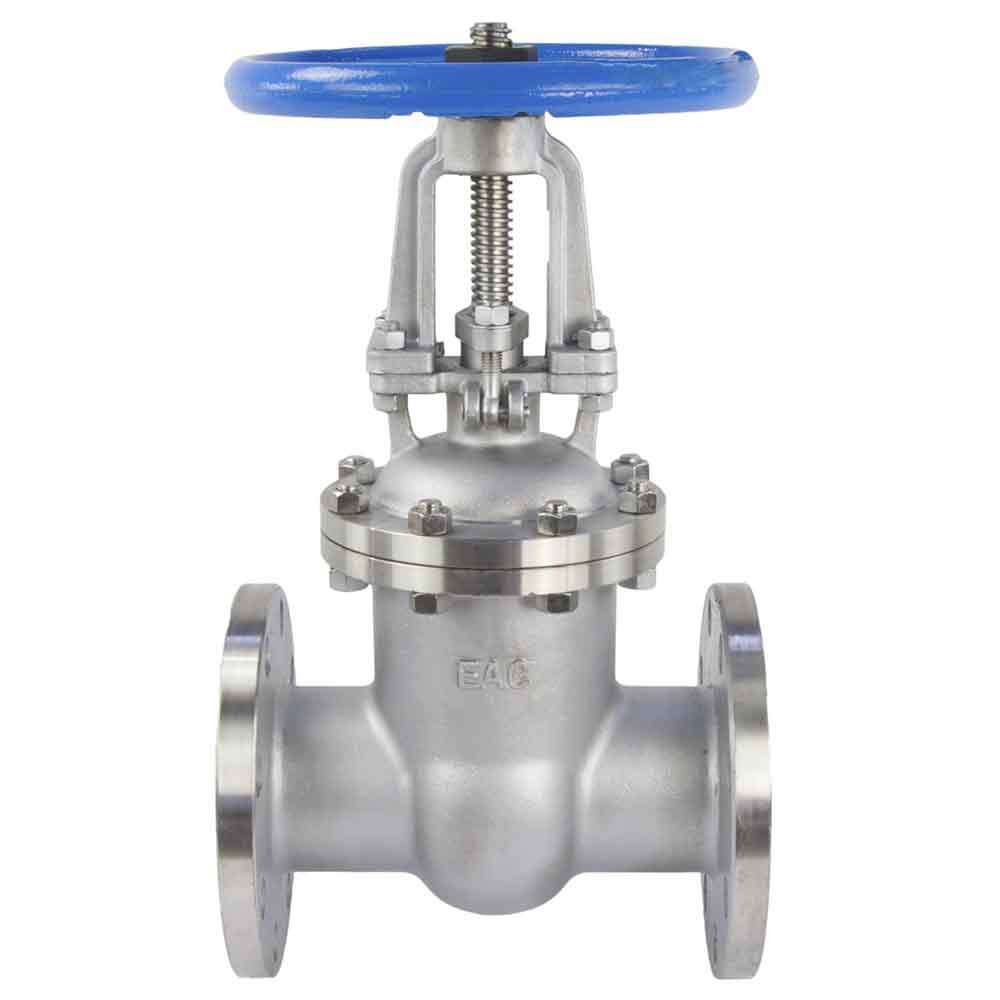

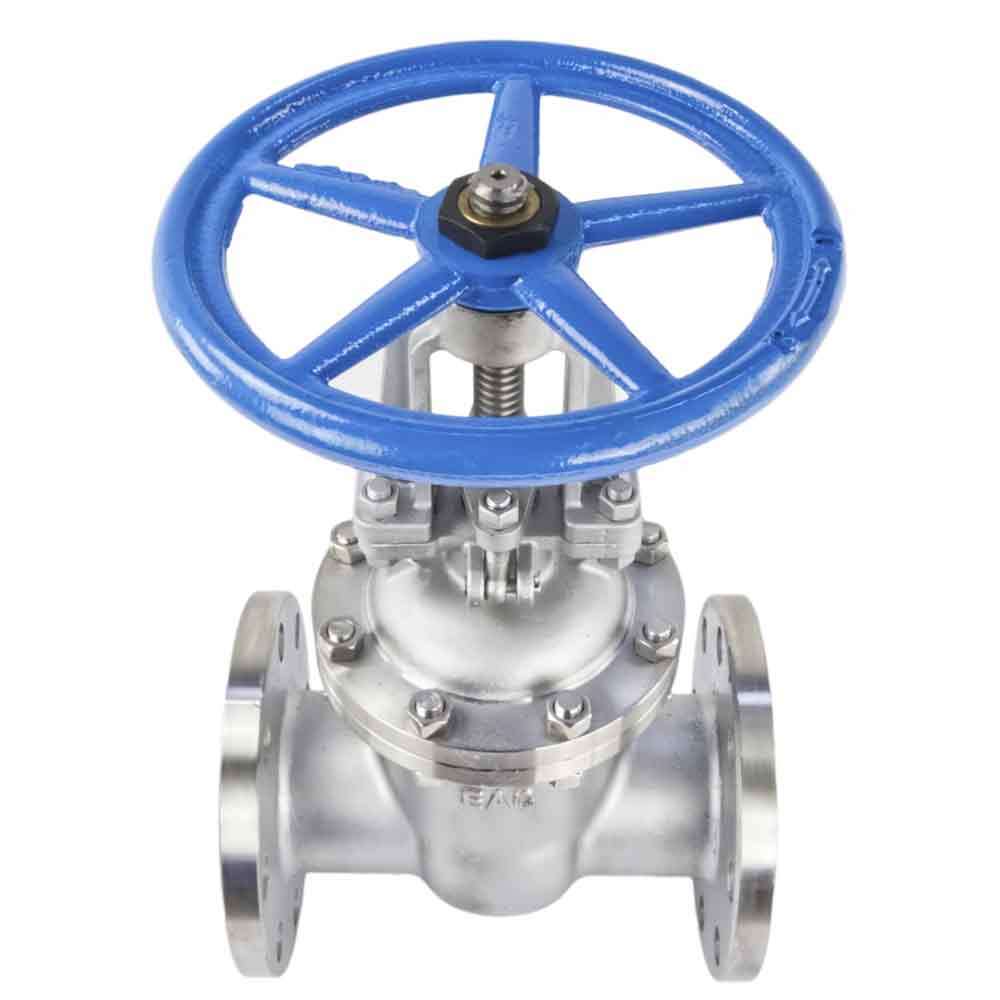

Una válvula de compuerta de cuña es un tipo de válvula ampliamente utilizada en diversas industrias. Su propósito principal es iniciar o detener el flujo de un fluido, no regularlo. Su diseño es bastante sencillo: generalmente consta de una cuña, un bonete que alberga las partes móviles, un vástago que opera la válvula y dos asientos donde la cuña sella el flujo.
B
B
Dimensiones generales de la válvula de compuerta DNOVA, material del cuerpo: acero inoxidable AISI CF8
| DN | Yo | D | D1 | D2 | b | F | zd |
| 50 | 250 | 160 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 195 | 160 | 132 | 22 | 3 | 8-18 |
| 100 | 300 | 230 | 190 | 156 | 24 | 3 | 8-22 |
| 125 | 325 | 270 | 220 | 184 | 26 | 3 | 8-26 |
| 150 | 350 | 300 | 250 | 211 | 28 | 3 | 8-26 |
| 200 | 400 | 360 | 310 | 274 | 30 | 3 | 12-26 |
| 250 | 450 | 425 | 370 | 330 | 36 | 3 | 12-30 |
| 300 | 500 | 485 | 430 | 389 | 40 | 4 | 16-26 |
Boceto de válvula de compuerta DNOVA, material del cuerpo: acero inoxidable AISI CF8
B
B
Especificación de la válvula de compuerta DNOVA, material del cuerpo: acero inoxidable AISI CF8
| - | Nombre | Material |
| 1 | Caso | Acero CF8 |
| 2 | Junta del asiento | Acero 304 |
| 3 | Cuña | Acero CF8 |
| 4 | Huso | Acero 304 |
| 5 | Empaquetadora | Acero 304+TWG |
| 6 | Cubrir | Acero CF8 |
| 7 | Horquilla | Acero 201 |
| 8 | Tuerca | Acero 201 |
| 9 | Sello del husillo | Grupo de trabajo tripartito |
| 10 | glándula | Acero 201 |
| 11 | cojinete | Acero CF8 |
| 12 | Arandela | ZCuAl10Fe3 |
| 13 | Volante | KTH330-08 |
Esquema de materiales de la válvula de compuerta DNOVA, material del cuerpo: acero inoxidable AISI CF8
