Construction
Parts and materials
El medidor de agua está diseñado para medir el caudal de agua potable fría y agua caliente de red que fluye por tuberías a una presión de hasta 16 bar y un rango de temperatura de +5 °C a +90 °C. El principio de funcionamiento del medidor consiste en medir el número de revoluciones del impulsor que gira bajo la acción del flujo de agua. El agua entra en el cuerpo del medidor a través de la tubería de entrada, pasa por el filtro y luego, a través de los orificios del dispositivo de dirección del chorro, entra en la cámara de medición, dentro de la cual el impulsor con un imán montado en él (acoplamiento magnético principal) gira sobre soportes sólidos. Después de pasar por la cámara de medición, el agua fluye a través de las aberturas de salida del dispositivo de guía del chorro hacia la salida del medidor. El número de revoluciones del impulsor es proporcional a la cantidad de agua que fluye. La rotación del impulsor se transmite a la parte accionada del acoplamiento magnético instalado en el mecanismo de conteo. El acoplamiento magnético está protegido del campo magnético externo por un blindaje antimagnético.
B
B

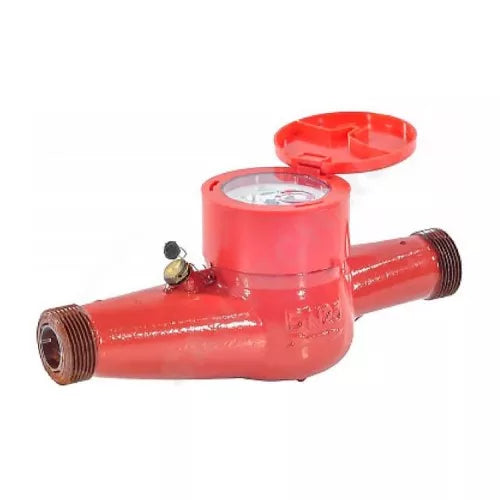

Dimensiones de los contadores de agua impulsor universal DNOVA MKU2 no volátil, multichorro, de fundición, contadores roscados
|
Modelo |
Longitud | Ancho | Altura |
| MKU2 DN25 | 260 | 190 | 120 |
| MKU2 DN32 | 260 | 190 | 120 |
| MKU2 DN40 | 300 | 250 | 150 |
| MKU2 DN50 | 300 | 280 | 180 |
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
