Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se montan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B
Parámetros técnicos de la válvula DNOVA WBV3131S-2W-WH, material del cuerpo: acero inoxidable AISI 304, junta: silicio, con actuador de cuarto de vuelta QT-N-xEM-B1 220V:
| Característica | Significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del medio de trabajo | -50 a +180 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | soldado |
| Tipo de control | actuador eléctrico |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Garantía | 12 meses. |

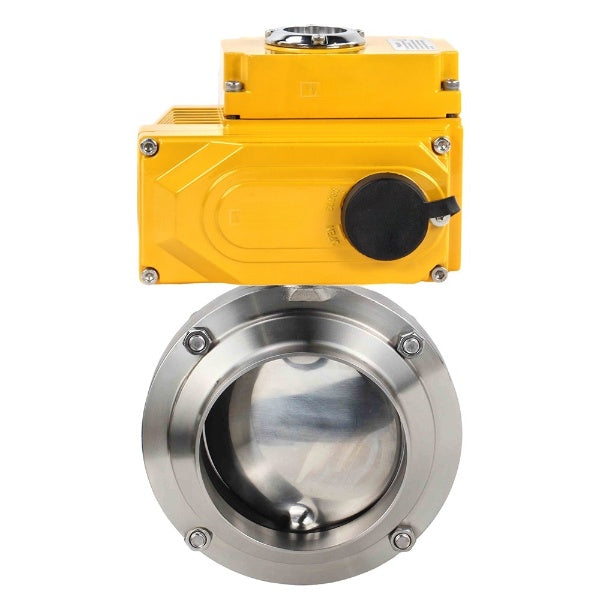

Válvulas de mariposa WBV3131S-2W-WH, material del cuerpo: acero inoxidable AISI 304, junta: silicio, con actuador de cuarto de vuelta QT-N-xEM-B1 220V
B
B
Características técnicas de los actuadores de cuarto de vuelta QT-N-xEM-B1-220VAC-U1 (0-10V):
| Característica | Significado |
| Tipo de actuador | cuarto de vuelta |
| Par motor | 50 Nm |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | -20 a +70 °C |
| Solicitud | Industria alimentaria |
| Versión climática | U1 |
B
Dimensiones y dimensiones de DNOVA WBV3131S-2W-WH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, con actuador de cuarto de vuelta QT-N-xEM-B1 220V:
| Diámetro | Re, mm | t, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8x8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8x8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10x10 |
| DN65 | 70 | 2 | 124 | 56 | 113 | 144 | 10x10 |
| DN80 | 85 | 2 | 139 | 60 | 123.5 | 160 | 10x10 |
| DN100 | 104 | 2 | 159 | 64 | 133.5 | 160 | 10x10 |
Válvulas de mariposa WBV3131S-2W-WH, material del cuerpo: acero inoxidable AISI 304, sello: silicio, con actuador de cuarto de vuelta QT-N-xEM-B1 220V
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta QT-N-xEM-B1-220VAC-U1 (0-10V):
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
Esquema de dimensiones de actuadores de cuarto de vuelta QT-N-xEM-B1-220VAC-U1 (0-10V)
B
B
Materiales de las piezas DNOVA WBV3131S-2W-WH, material del cuerpo - acero inoxidable AISI 304, junta - silicio, con actuador de cuarto de vuelta QT-N-xEM-B1 220V:
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Unidad rotatoria | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
Esquema de piezas y materiales Válvulas de mariposa WBV3131S-2W-WH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, con actuador de cuarto de vuelta QT-N-xEM-B1 220V
B
B
Diseño de actuadores de cuarto de vuelta QT-N-xEM-B1-220VAC-U1 (0-10V):
| - | Nombre |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Tope mecánico |
| 4 | Llave manual |
| 5 | Alojamiento |
| 6 | Caja modular |
| 7 | Cubrir |
| 8 | Ventana de inspección |
| 9 | Protección contra el polvo |
Esquema de actuadores de cuarto de vuelta QT-N-xEM-B1-220VAC-U1 (0-10V):
