Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo se ve la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. El uso de unidades de interruptor de límite permite transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
La unidad de tratamiento de aire está diseñada para purificar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel establecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

B

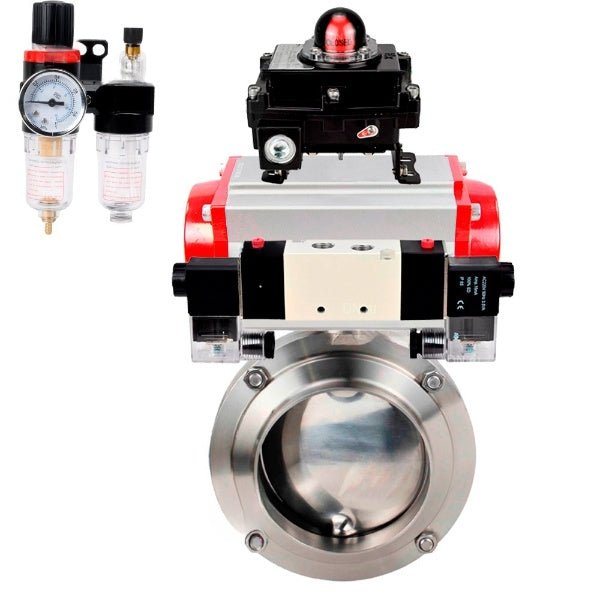

Características técnicas de las válvulas de mariposa de agua DNOVA WBV3131S-2W-WH, material del cuerpo - acero inoxidable AISI 304, junta - Silicona, con actuador neumático PA-DA, distribuidor neumático 4V320-10 220V, unidad de final de carrera APL-410N EX, ATU AFC2000:

Característica	Valor
Tipo de válvula	Disco giratorio
Diámetro	15–100 mm
Presión nominal	10 barras
Temperatura del medio de trabajo	De -50 °C a +180 °C
Solicitud	Industria alimentaria
Tipo de conexión	Bajo soldadura
Tipo de control	Actuador neumático
Clase de estanqueidad	A
Garantía	12 meses

B

Datos técnicos de los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:

Característica	Valor
Tipo de actuador neumático	Doble efecto
Par del actuador	14–30 Nm
Presión nominal	12 barras
Presión de funcionamiento	2...8 bares
Diámetro máximo de partícula	Menos de 30 ВµmВІ
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Suministro de aire	G1/4"
Temperatura del medio de trabajo	De -20 a +80 °C

B

Características técnicas de las válvulas neumáticas DNOVA 4V320-10 220V:

B

Características técnicas de los interruptores de final de carrera antideflagrantes DNOVA APL-410N EX:

Características	Valor
Modelo de unidad de interruptor de límite	APL-410N EX
Protección	IP65 para todo tipo de clima, a prueba de explosiones Exd IIB T6
Temperatura ambiente	De -25 °C a +80 °C
Rosca de entrada de cable	2 x NPT1/2"
Bloque de terminales	8 celdas de 0,05 a 2,5 mm²
Corriente nominal	10 A
Tensión nominal	250 V
Interruptores/sensores	Dos interruptores mecánicos / dos sensores de proximidad
Ángulo de giro completo	90°
Vida útil	10 años

Características técnicas de las unidades de tratamiento de aire DNOVA AFC2000:

Característica	Valor
Presión de funcionamiento	8 barras
Presión máxima	10 barras
Rango de presión ajustable	0,5...9 bares
Presión de fractura	15 bares
Temperatura de trabajo	De -5 °C a +60 °C
Conexión de aire	1/4"
Filtración por tamaño de partículas	40 µm
Viscosidad del aceite	ISO VG 32

B

B

Dimensiones generales y de instalación de válvulas de mariposa de agua DNOVA WBV3131S-2W-WH, material del cuerpo: acero inoxidable AISI 304, junta: silicona, con actuador neumático PA-DA, distribuidor neumático 4V320-10 220V, unidad de interruptor de límite APL-410N EX, ATU AFC2000:

Diámetro	Re, mm	t, mm	D1, mm	A, mm	Mmm	J, mm	K, mm
DN15	18	1.5	78	50	86	126	8x8
DN20	23	1.5	78	50	86	126	8x8
DN25	29	1.5	78	50	86	126	8x8
DN32	35	1.5	86	50	90	126	8x8
DN40	41	1.5	90	50	92	126	8x8
DN50	53	1.5	106	52	104	133	10x10
DN65	70	2.0	124	56	113	144	10x10
DN80	85	2.0	139	60	123.5	160	10x10
DN100	104	2.0	159	64	133.5	160	10x10

B

B

Dimensiones y tamaños de montaje de actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:

Modelo	A, mm	B, mm	C, mm	Re, mm	E, mm	F, mm	G, mm	Mmm	N, mm	Oh, mm	P, mm
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

B

B

Dimensiones generales y de instalación de las válvulas neumáticas DNOVA 4V320-10 220V:

B

B

Dimensiones y tamaños de instalación de las unidades de interruptores de límite a prueba de explosiones DNOVA APL-410N EX:

A, mm	177
B, mm	174
C, mm	178
Re, mm	101
E, mm	76
F, mm	57
G, mm	55
Mmm	23
Yo, mm	27
J, mm	3
K, mm	4
d1, mm	5
d2, mm	9.5

Materiales de las válvulas de mariposa de agua DNOVA WBV3131S-2W-WH, material del cuerpo - acero inoxidable AISI 304, junta - Silicona, con actuador neumático PA-DA, distribuidor neumático 4V320-10 220V, unidad de interruptor de límite APL-410N EX, ATU AFC2000:

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable AISI 304
2	Unidad rotatoria	Acero inoxidable AISI 304
3	Desct	Acero inoxidable AISI 304
4	Junta del asiento	EPDM o silicio
5	Tuerca	Acero A2~70
6	Tornillo	Acero A2~70
7	Enchufar	Plástico ABS
8	Manejar	Plástico de poliamida

B

Construcción de actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
