Descripción
Una válvula de mariposa de agua es un tipo de válvula que se utiliza para controlar el flujo de agua u otros fluidos a través de una tubería. Recibe su nombre del disco en forma de mariposa que se encuentra en su interior y que gira para abrir o cerrar el flujo. Cuando la válvula está completamente abierta, el disco se posiciona paralelo a la dirección del flujo, permitiendo el paso del agua sin obstrucciones. Cuando la válvula está cerrada, el disco gira perpendicularmente al flujo, bloqueando eficazmente el flujo de agua. Las válvulas de mariposa de agua se utilizan comúnmente en diversas industrias y aplicaciones, incluyendo plantas de tratamiento de agua, sistemas de alcantarillado, sistemas de riego y procesos industriales. Son conocidas por su diseño compacto, construcción ligera y facilidad de instalación. Estas válvulas suelen ser preferidas por su rápido funcionamiento, ya que el disco se puede abrir o cerrar con un simple movimiento de un cuarto de vuelta. Las válvulas de mariposa pueden operarse manualmente con una manija o palanca, o pueden automatizarse mediante actuadores eléctricos, neumáticos o hidráulicos para controlar la válvula a distancia. Son conocidas por su baja caída de presión y su costo relativamente bajo en comparación con otros tipos de válvulas. Cabe destacar que las válvulas de mariposa para agua están diseñadas específicamente para usarse con agua y fluidos compatibles. Es posible que se requieran diferentes materiales y diseños para válvulas diseñadas para usarse con fluidos corrosivos o de alta presión. Es importante seleccionar el tipo de válvula de mariposa adecuado según la aplicación específica y los requisitos del fluido.
B
B

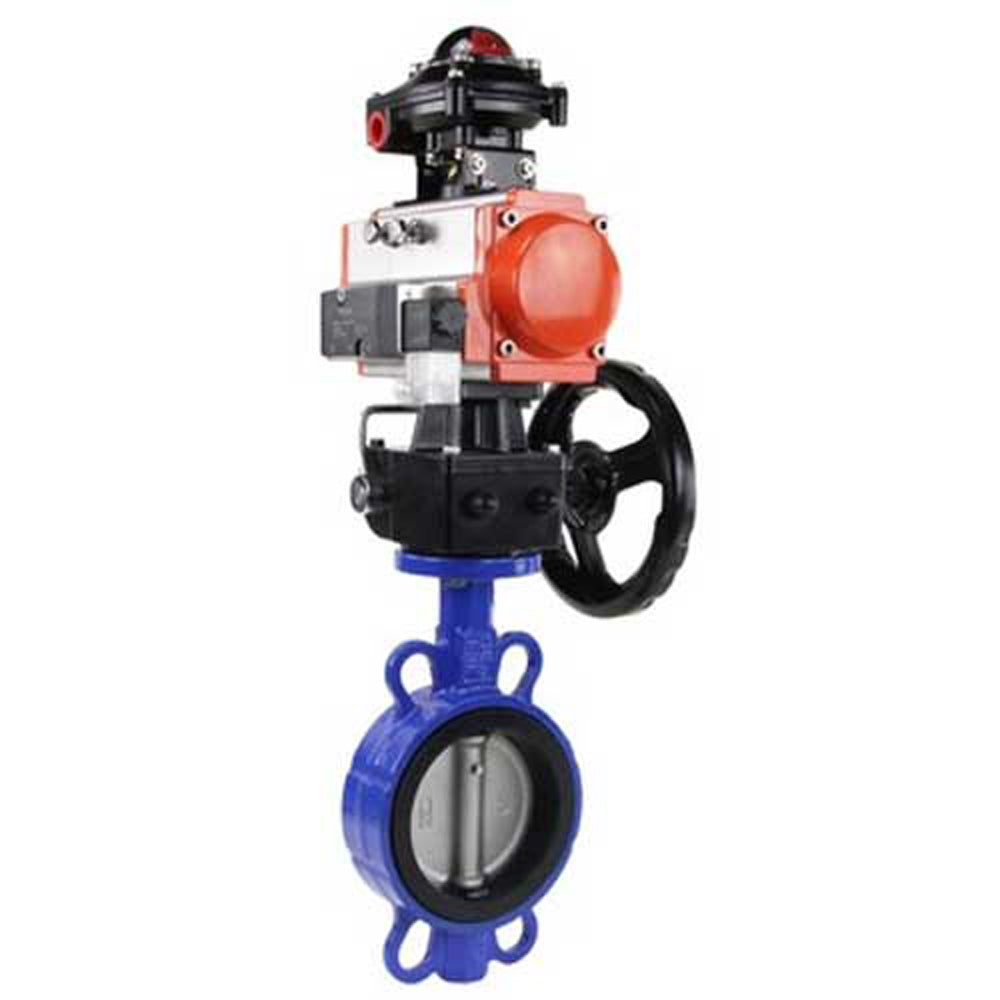

Parámetros técnicos de la válvula de mariposa de agua DNOVA WCB-316L-VITON. Cuerpo de acero al carbono WCB, disco de acero inoxidable aisi 316l, junta de estanqueidad Viton con actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24V, bloque de final de carrera APL-410N EX y manual:
| Diámetro nominal DN, mm | 50 – 300 |
| Presión nominal PN, bar | 16 |
| Dirección del flujo | Bidireccional |
| Temperatura ambiente t, °C | De -20 a +200: para VITON |
| Medio de operación | VITON: aceites minerales y vegetales, grasas animales, grasas y combustibles, aire caliente y vapor |
| Conexión de tubería/td> | Entre bridas |
| Tipo de control | Manejar |
Materiales de la válvula de mariposa de agua DNOVA WCB-316L-VITON material del cuerpo - Acero al carbono WCB, material del disco - Acero inoxidable aisi 316l, junta - Viton con actuador neumático DNOVA DA, distribuidor neumático 4M310-08 24V, bloque de finales de carrera APL-410N EX y manual:
|
1 |
Cuerpo |
Acero al carbono WCB |
|
2 |
Disco |
Acero inoxidable AISI 316L |
|
3 |
Bofetada |
VITON |
|
4 |
Provenir |
Acero inoxidable AISI 316L |
|
5 |
Semental |
Acero inoxidable AISI 316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Junta tórica |
NBR (nitrilo) |
|
8 |
Lámina |
Acero carbono |
Características técnicas de los actuadores neumáticos DNOVA-DA:
| Diseño | Doble efecto | |
| Presión nominal PN, bar | 12 | |
| Presión de funcionamiento, bar | 2… 8 | |
| Medio de operación | Aire comprimido filtrado o gases no agresivos, aceites | |
| Diámetro máximo de partícula | menos de 30 Вµm2 | |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco) |
|
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° | |
| Duplicación manual | Sí | |
| Indicador de posición | abierto/cerrado | |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). | |
B
Materiales de componentes de actuadores neumáticos DNOVA DA:
| - | Nombre | Material |
| 1 | Cuerpo | aluminio extruido |
| 2 | Tapas laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Cuerpo indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Junta tórica | NBR |
| 23 | Junta tórica | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Cojinete | aluminio |
B
B
Características técnicas de la válvula neumática 4M310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5…8 |
| Medio de operación | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/segundo |
| Duplicación manual | Sí |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en la carcasa |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
Características técnicas del grupo de final de carrera APL-410N EX:
| Cuerpo | A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6 |
| Prensaestopas | 2 x NPT1/2" |
| Regletas de terminales | 8 puntos (0,05 - 2,5) mm2 |
| Indicador de posición | 0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Temperatura ambiente permitida, °C | de -25 a +80 |
| Vida útil, años | 10 |
B
Materiales de la unidad de interruptor de límite APL-410N EX:
| Nombre | Materiales |
| Cubierta y cuerpo del gabinete | aluminio fundido a presión |
| Eje | acero inoxidable |
| Tapa del indicador | policarbonato |
| Leva | policarbonato |
| Primavera | acero inoxidable |
| Pernos de la tapa del gabinete | acero inoxidable |
| Junta tórica | NBR |
| Cojinete | bronce |
| Anillo de sellado (eje) | acero inoxidable |
| Terminal de tierra | acero inoxidable |
| Indicador | Plástico ABS / policarbonato |
| Soporte | acero inoxidable |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
Ficha técnica de la válvula neumática DNOVA 4m310-08
Hoja de datos de la unidad de interruptor de límite DNOVA APL-410N EX
