Descripción
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
La unidad de interruptor de límite APL-410N EX está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D ROJO (CERRADO) y AMARILLO (ABIERTO).
B
B

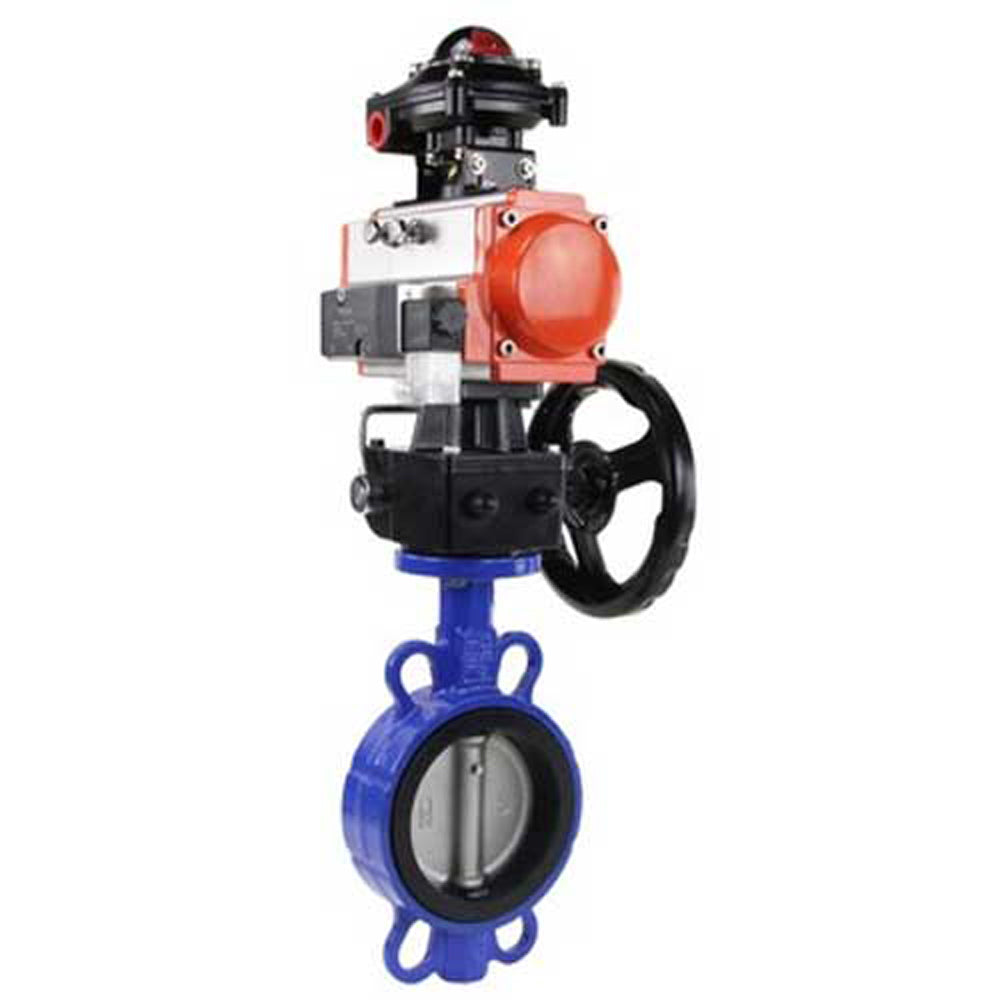

Parámetros técnicos de la válvula de mariposa de agua DNOVA WCB-316L-VITON. Material del cuerpo: Acero al carbono WCB, material del disco: Acero inoxidable aisi 316l, junta: Viton con actuador neumático DNOVA DA, bloque de final de carrera APL-410N EX y duplicador manual HDM:
| Diámetro nominal DN, mm | 50 – 300 |
| Presión nominal PN, bar | 16 |
| Dirección del flujo | bidireccional |
| Temperatura ambiente t, °C | De -20 a +200: para VITON |
| Medio de operación | VITON: aceites minerales y vegetales, grasas animales, grasas y combustibles, aire caliente y vapor |
| Conexión de tubería/td> | entre bridas |
| Tipo de control | manejar |
Materiales de la válvula de mariposa de agua DNOVA WCB-316L-VITON material del cuerpo - Acero al carbono WCB, material del disco - Acero inoxidable aisi 316l, junta - Viton con actuador neumático DNOVA DA bloque de finales de carrera APL-410N EX y duplicador manual HDM:
|
1 |
Cuerpo |
Acero al carbono WCB |
|
2 |
Disco |
Acero inoxidable AISI 316L |
|
3 |
Bofetada |
VITON |
|
4 |
Provenir |
Acero inoxidable AISI 316L |
|
5 |
Semental |
Acero inoxidable AISI 316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Junta tórica |
NBR (nitrilo) |
|
8 |
Lámina |
Acero carbono |
Características técnicas de los actuadores neumáticos DNOVA-DA:
| Diseño | Doble efecto | |
| Presión nominal PN, bar | 12 | |
| Presión de funcionamiento, bar | 2… 8 | |
| Medio de operación | Aire comprimido filtrado o gases no agresivos, aceites | |
| Diámetro máximo de partícula | menos de 30 Вµm2 | |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco) |
|
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° | |
| Duplicación manual | Sí | |
| Indicador de posición | abierto/cerrado | |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). | |
B
Materiales de componentes de actuadores neumáticos DNOVA DA:
| - | Nombre | Material |
| 1 | Cuerpo | aluminio extruido |
| 2 | Tapas laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Cuerpo indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Junta tórica | NBR |
| 23 | Junta tórica | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Cojinete | aluminio |
B
B
Características técnicas del grupo de final de carrera APL-410N EX:
| Cuerpo | A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6 |
| Prensaestopas | 2 x NPT1/2" |
| Regletas de terminales | 8 puntos (0,05 - 2,5) mm2 |
| Indicador de posición | 0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Temperatura ambiente permitida, °C | de -25 a +80 |
| Vida útil, años | 10 |
B
Materiales de la unidad de interruptor de límite APL-410N EX:
| Nombre | Materiales |
| Cubierta y cuerpo del gabinete | aluminio fundido a presión |
| Eje | acero inoxidable |
| Tapa del indicador | policarbonato |
| Leva | policarbonato |
| Primavera | acero inoxidable |
| Pernos de la tapa del gabinete | acero inoxidable |
| Junta tórica | NBR |
| Cojinete | bronce |
| Anillo de sellado (eje) | acero inoxidable |
| Terminal de tierra | acero inoxidable |
| Indicador | Plástico ABS / policarbonato |
| Soporte | acero inoxidable |
B
B
