Descripción
La válvula de mariposa DNOVA está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
Las válvulas de mariposa deben instalarse únicamente entre bridas de collar.
B
B

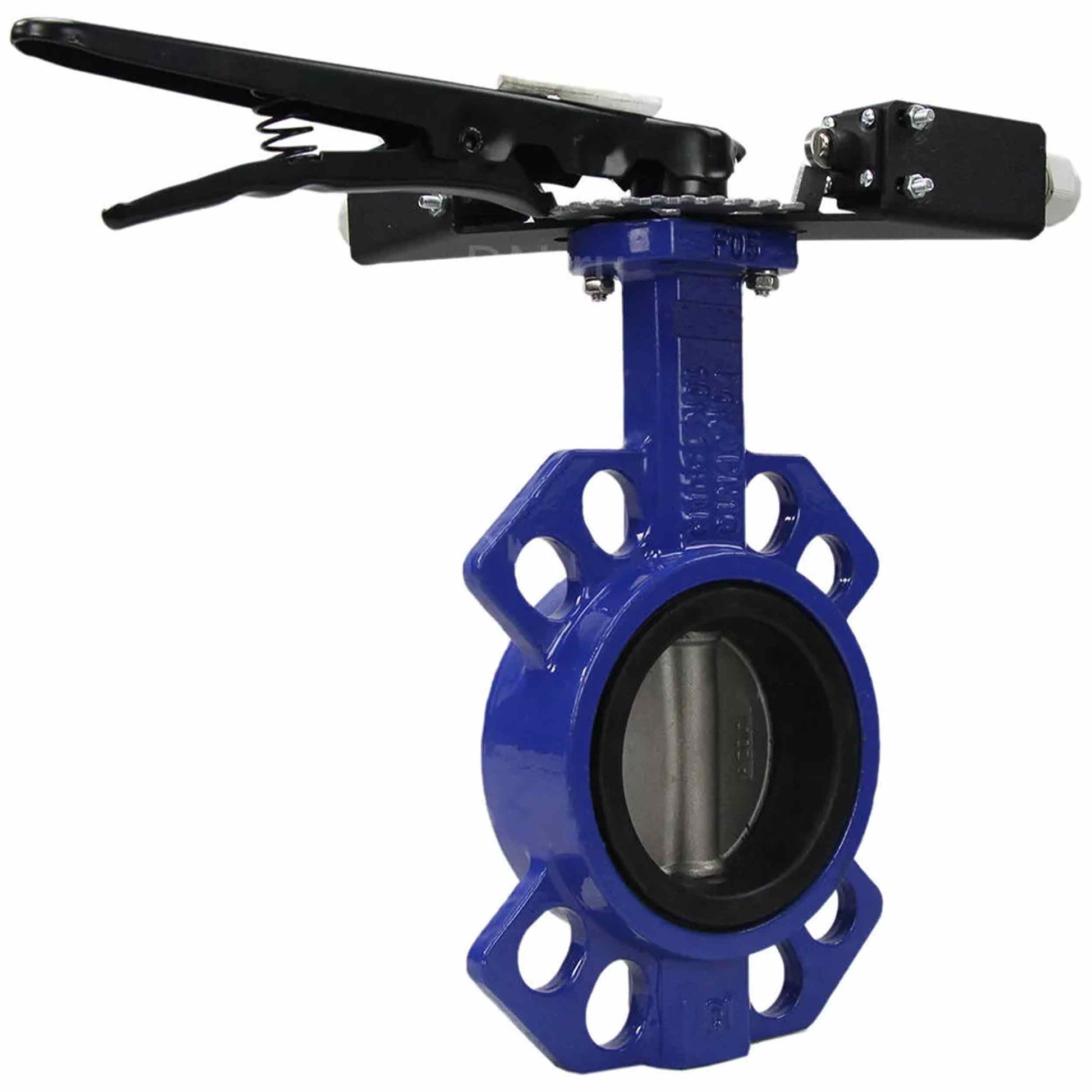

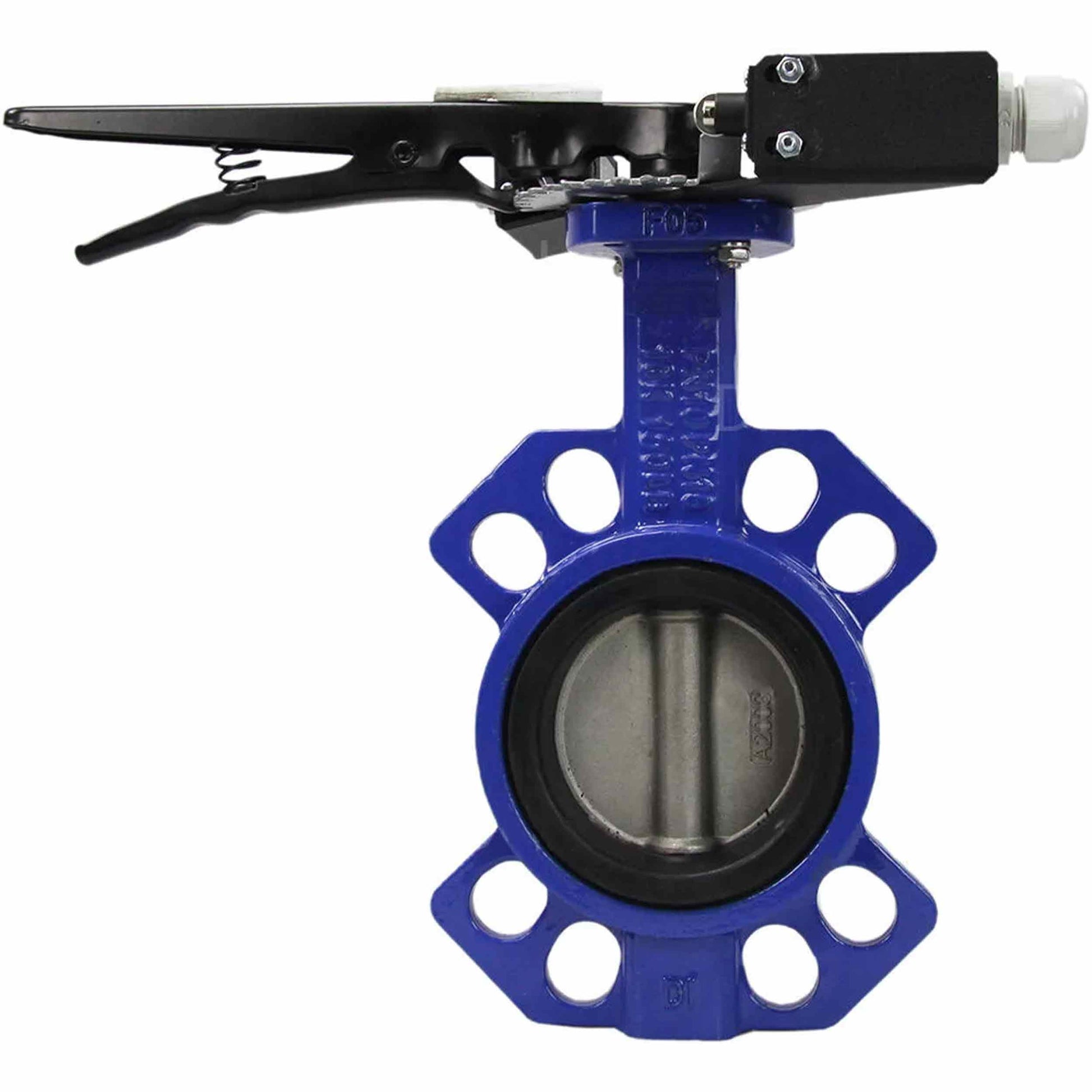

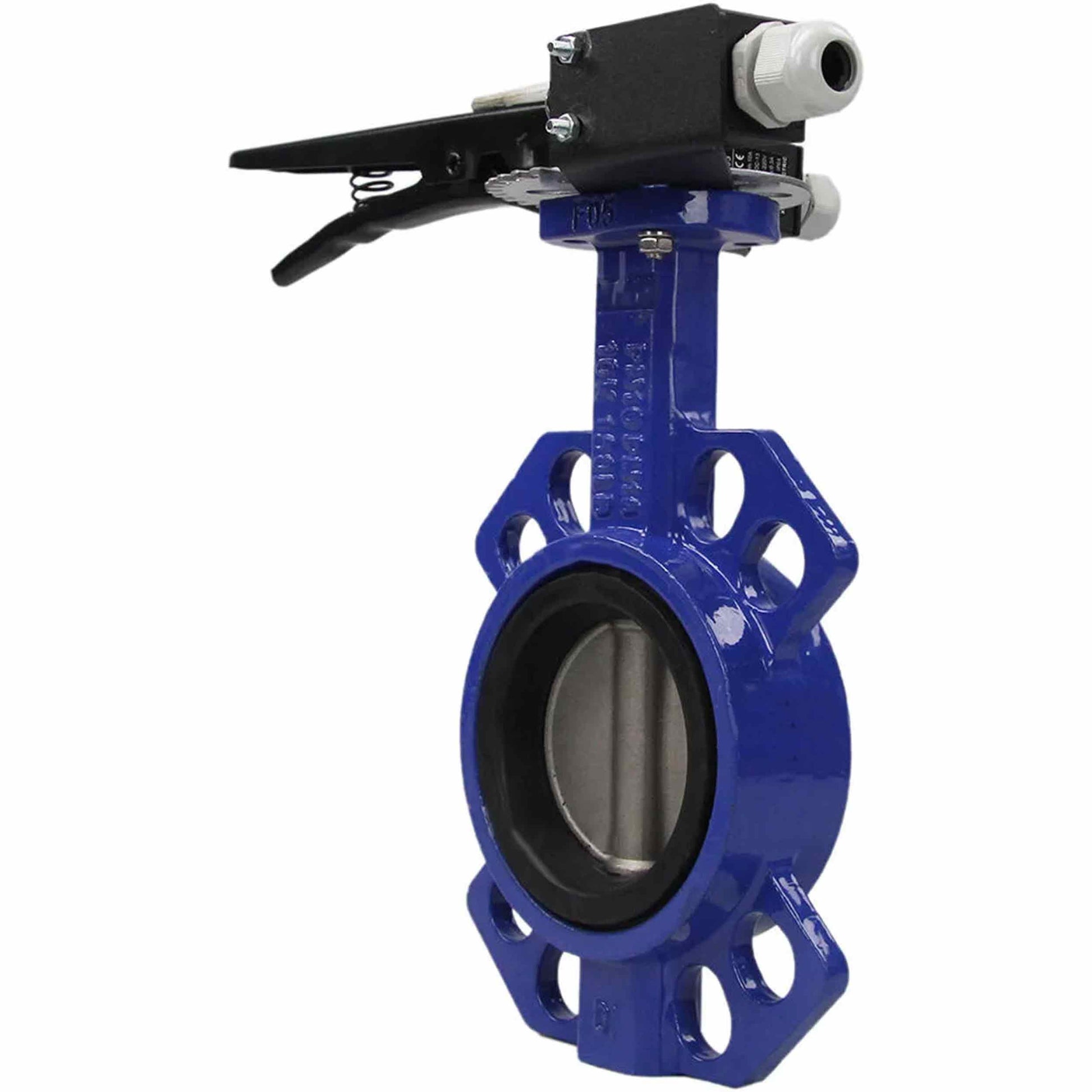

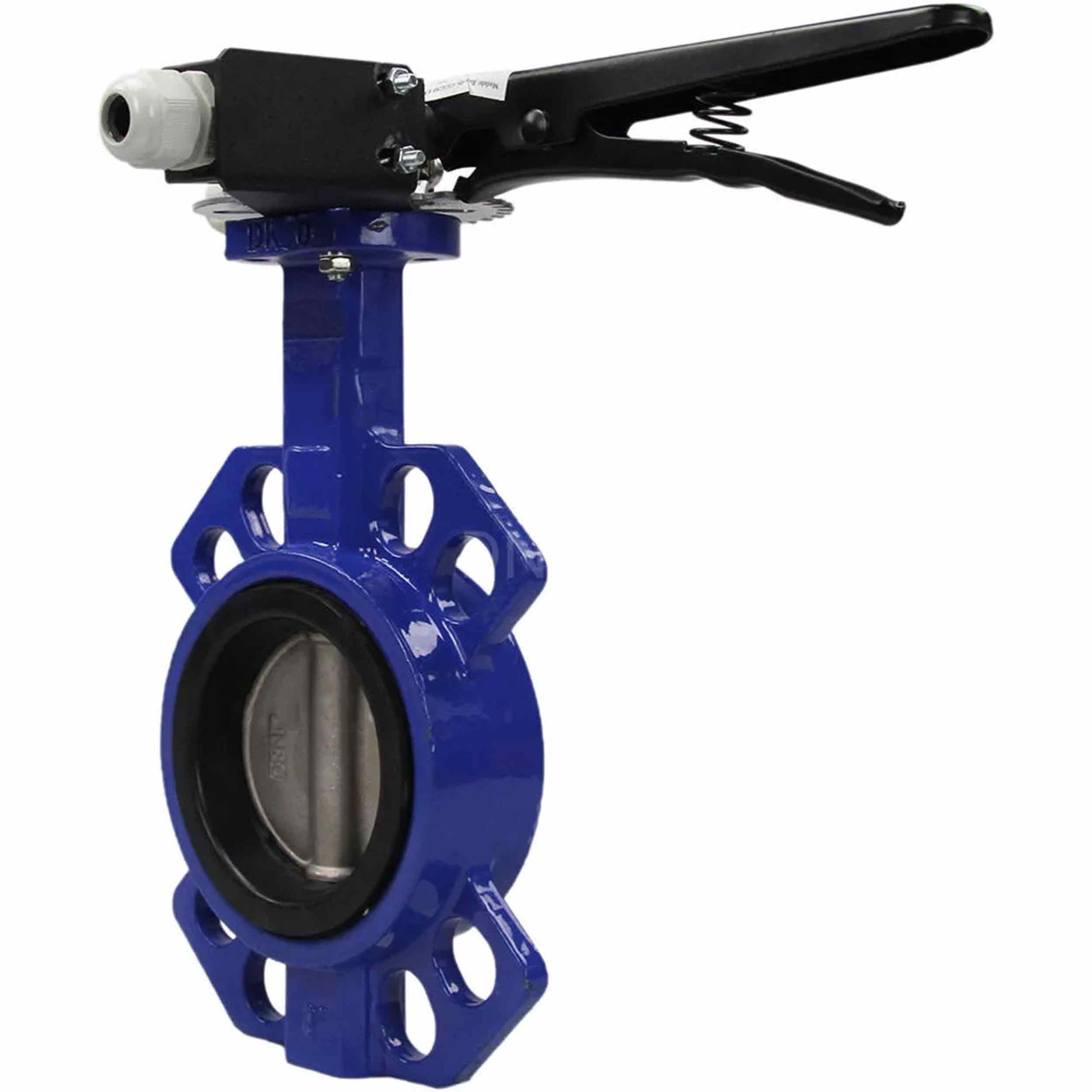

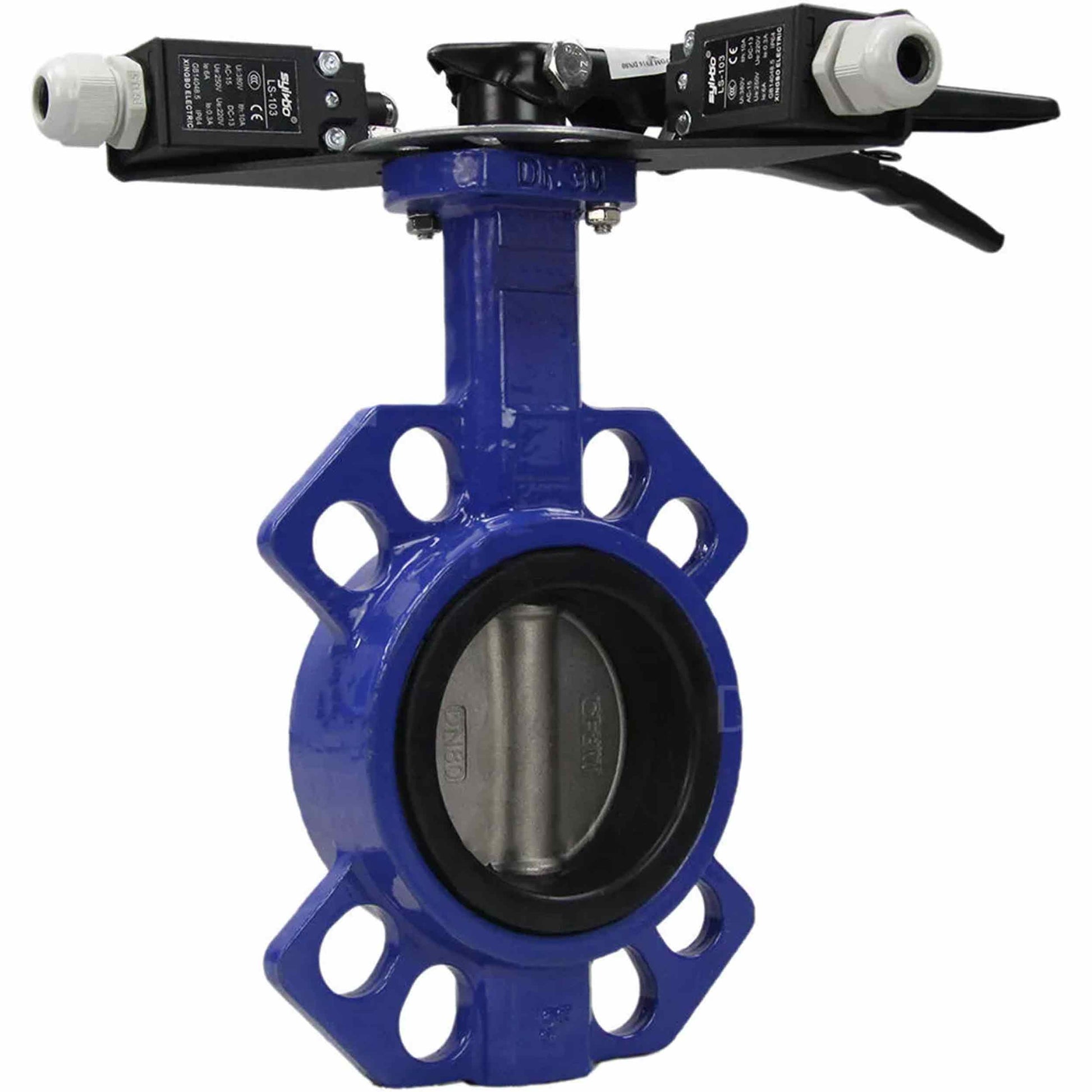

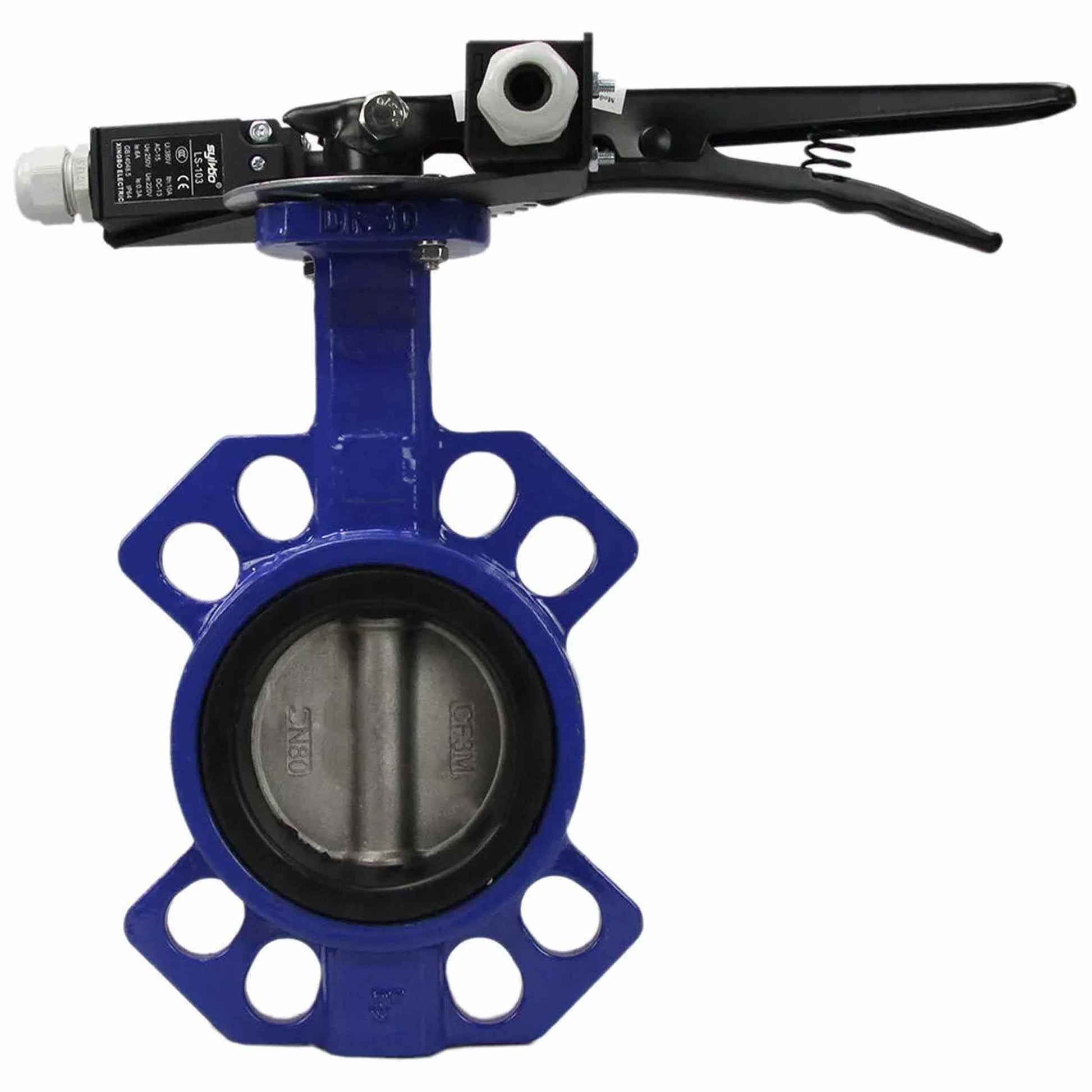

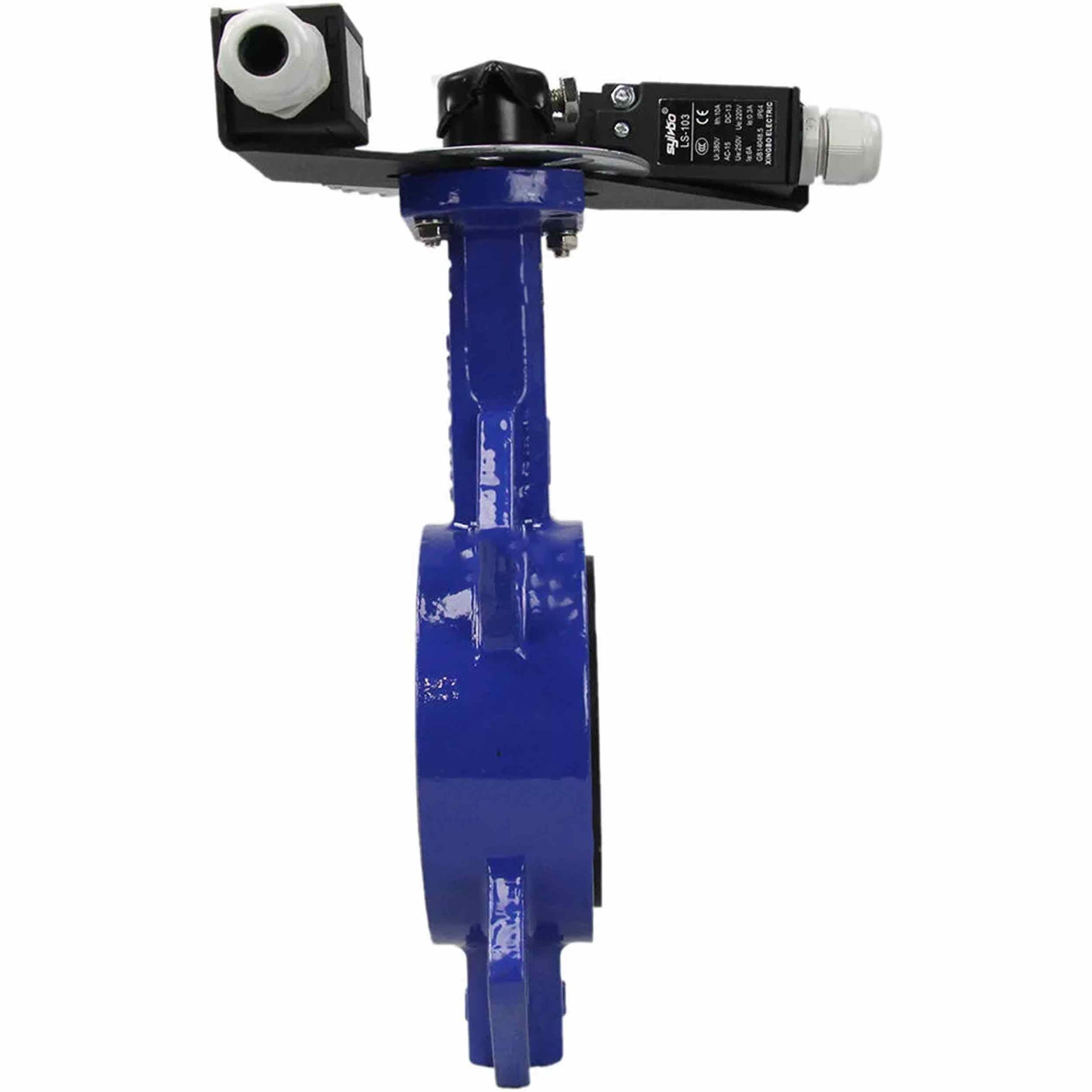

Parámetros generales de la válvula de mariposa de agua DNOVA WCB-316L-VITON. Material del cuerpo: Acero al carbono WCB, material del disco: Acero inoxidable aisi 316l, sello: Viton con manija, dos interruptores de final de carrera LS-103 250V y un soporte para montaje de interruptores de final de carrera:
|
Rango de tamaño DN, mm |
50-150 |
|
Presión nominal PN, bar |
16 |
|
Dirección del flujo |
Bidireccional |
|
Temperatura ambiente t, В°C |
De -20 a +200 |
|
Conexión a tubería |
Entre bridas |
Características técnicas de la válvula de mariposa de agua DNOVA WCB-316L-VITON material del cuerpo - Acero al carbono WCB, material del disco - Acero inoxidable aisi 316l, junta - Viton con maneta, dos finales de carrera LS-103 250V y un soporte para montaje de finales de carrera:
| DN | Par motor, Nm | ISO 5211 | Peso, kg |
| 50 | 50 | F05 | 2 |
| 65 | 50 | F05 | 2.3 |
| 80 | 50 | F05 | 2.6 |
| 100 | 50 | F07 | 4.1 |
| 125 | 80 | F07 | 5.2 |
| 150 | 100 | F07 | 6.6 |
Dimensiones de la válvula de mariposa de agua DNOVA WCB-316L-VITON material del cuerpo - Acero al carbono WCB, material del disco - Acero inoxidable aisi 316l, junta - Viton con maneta, dos finales de carrera LS-103 250V y un soporte para montaje de finales de carrera:
| Diámetro interior, mm | Alto 1, mm | H2, mm | Alto 3, mm | Largo, mm | Tamaño pequeño | Г˜K, mm | C, mm | n-Г˜ mm |
| 50 | 76 | 162 | 32 | 45 | 9 | 50 | 125 | 4x18 |
| 65 | 89 | 175 | 32 | 48 | 9 | 50 | 145 | 4x18 |
| 80 | 95 | 181 | 32 | 49 | 9 | 50 | 160 | 4x18 |
| 100 | 114 | 200 | 32 | 55 | 11 | 50 | 180 | 4x18 |
| 125 | 127 | 213 | 32 | 58 | 14 | 70 | 210 | 4x18 |
| 150 | 140 | 225 | 32 | 59 | 14 | 70 | 240 | 8x23 |
B
B
Materiales de la válvula de mariposa de agua DNOVA WCB-316L-VITON material del cuerpo - Acero al carbono WCB, material del disco - Acero inoxidable aisi 316l, junta - Viton con maneta, dos finales de carrera LS-103 250V y un soporte para montaje de finales de carrera:
|
- |
Nombre |
Material |
|
1 |
Cuerpo |
Acero inoxidable 316L |
|
2 |
Bofetada |
VITON |
|
3 |
Desct |
Acero AISI316L |
|
4 |
Provenir |
Acero AISI316L |
|
5 |
Semental |
Acero AISI316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
Nitrilo NBR |
|
8 |
Plato, mango |
Acero carbono |
