Las válvulas de mariposa WCB-316L-VITON con DN.ru 24V están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WCB-316L-VITON, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-040 24V:
| Diámetro nominal DN, mm | 50 - 300 |
| Presión nominal PN, MPa (kg/cm2) | 1,6 (16) |
| Dirección del flujo | de dos caras |
| Temperatura ambiente t, °C | De -20 a +200: para VITON |
| Medio de trabajo | VITON: aceites minerales y vegetales, grasas animales, grasas y combustibles, aire caliente, vapor. |
| Conexión a tubería | entre bridas |

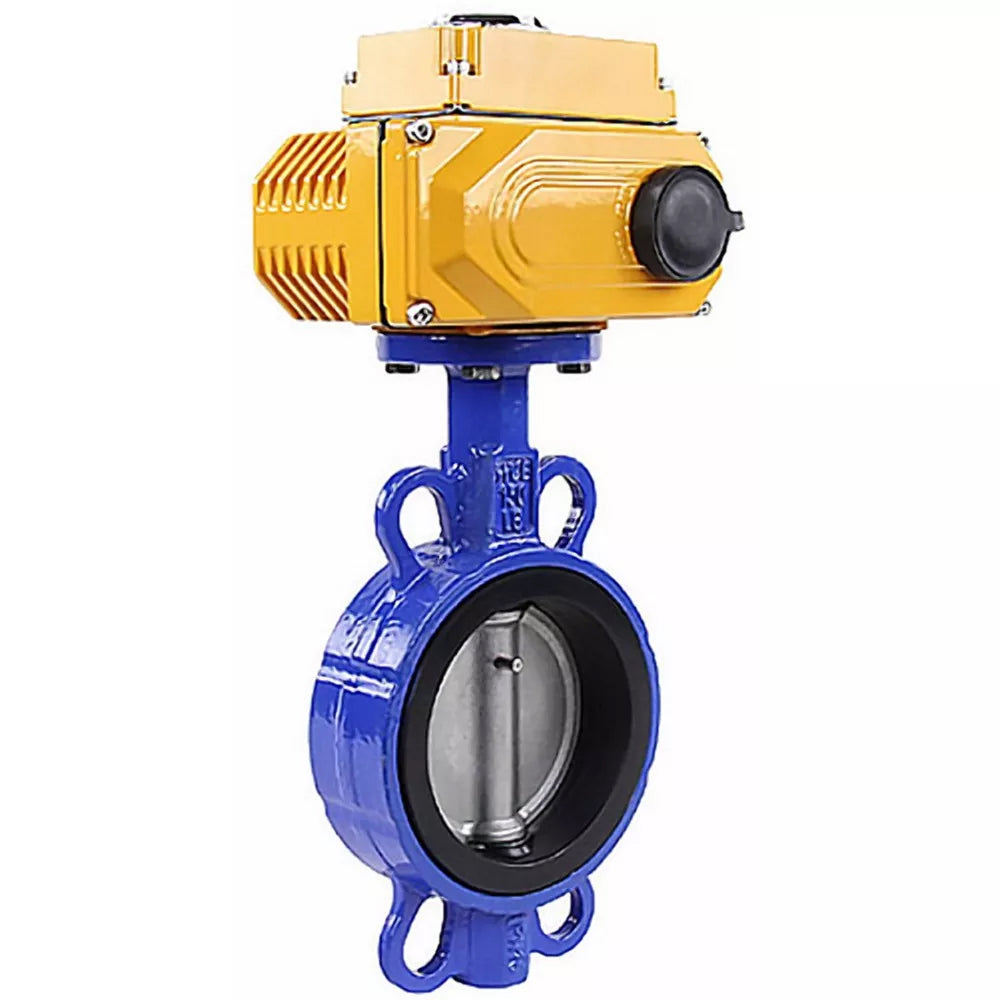

Válvulas de mariposa WCB-316L-VITON, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-040 24V
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WCB-316L-VITON, material del cuerpo - acero al carbono, material del disco - acero inoxidable AISI 316L, sello - Viton, con actuador eléctrico QT-040 24V:
| Diámetro interior, mm | Alto 1, mm | H2, mm | Alto 3, mm | Largo, mm | Tamaño pequeño | Г˜K, mm | C, mm | n-Г˜ mm | ISO 5211 | Peso, kg |
| 50 | 76 | 162 | 32 | 45 | 9 | 50 | 125 | 4x18 | F05 | 2 |
| 65 | 89 | 175 | 32 | 48 | 9 | 50 | 145 | 4x18 | F05 | 2.3 |
| 80 | 95 | 181 | 32 | 49 | 9 | 50 | 160 | 4x18 | F05 | 2.6 |
| 100 | 114 | 200 | 32 | 55 | 11 | 50 | 180 | 4x18 | F07 | 4.1 |
| 125 | 127 | 213 | 32 | 58 | 14 | 70 | 210 | 4x18 | F07 | 5.2 |
| 150 | 140 | 225 | 32 | 59 | 14 | 70 | 240 | 8x23 | F07 | 6.6 |
| 200 | 177 | 260 | 36 | 64 | 17 | 102 | 295 | 12x23 | F10 | 11.5 |
| 250 | 203 | 292 | 36 | 70 | 22 | 102 | 355 | 12x27 | F10 | 17.3 |
| 300 | 242 | 337 | 36 | 80 | 22 | 125 | 410 | 12x27 | F10 | 27.8 |
Válvulas de mariposa WCB-316L-VITON, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-040 24V
B
B
Materiales de las válvulas de mariposa DNOVA WCB-316L-VITON, material del cuerpo - acero al carbono, material del disco - acero inoxidable AISI 316L, sello - Viton, con actuador eléctrico QT-040 24V:
| - | Nombre | Material |
| 1 | Cuerpo | acero al carbono WCB |
| 2 | Bofetada | VITON |
| 3 | Disco | Acero AISI316L (03X17H14M3) |
| 4 | Provenir | Acero AISI316L (03X17H14M3) |
| 5 | Semental | Acero AISI316L (03X17H14M3) |
| 6 | Manga | PTFE |
| 7 | Junta tórica | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
B
B
Pares máximos de válvulas de compuerta de disco WCB-316L-VITON con 24 V DN50-300:
| DN | Par motor a 16 bar, Nm |
| 50 | 50 |
| 65 | 50 |
| 80 | 50 |
| 100 | 50 |
| 125 | 80 |
| 150 | 100 |
| 200 | 300 |
| 250 | 400 |
| 300 | 400 |
B
B
Parámetros de los actuadores de 24 V:
| Modelo de actuador | Par máximo, Nm | Tiempo de funcionamiento, seg. | Potencia, W | Corriente, A | Peso, kg | Tamaño del tallo cuadrado, mm |
| 008 | 80 | 30 | 10 | 0,25 | 3,6 | 11 o 14 |
| 015 | 150 | 30 | 15 | 0,37 | 4,6 | 14 o 17 |
| 060 | 600 | 30 | 90 | 0,33 | 14 | 27 |
- Body material
- acero carbono
- Maximum allowable temperature
- 200 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- Vitón
- Coating type
- polvo epoxi
- Disc material
- acero inoxidable AISI 316L
- Actuator cycle time
- 30 segundos.
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Type of electric actuator
- cuarto de vuelta
- Feedback sensor
- Interruptores de límite
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 3 A
- Supply voltage
- 24 voltios
- Angle of rotation
- 90°
- Country of origin
- Porcelana
