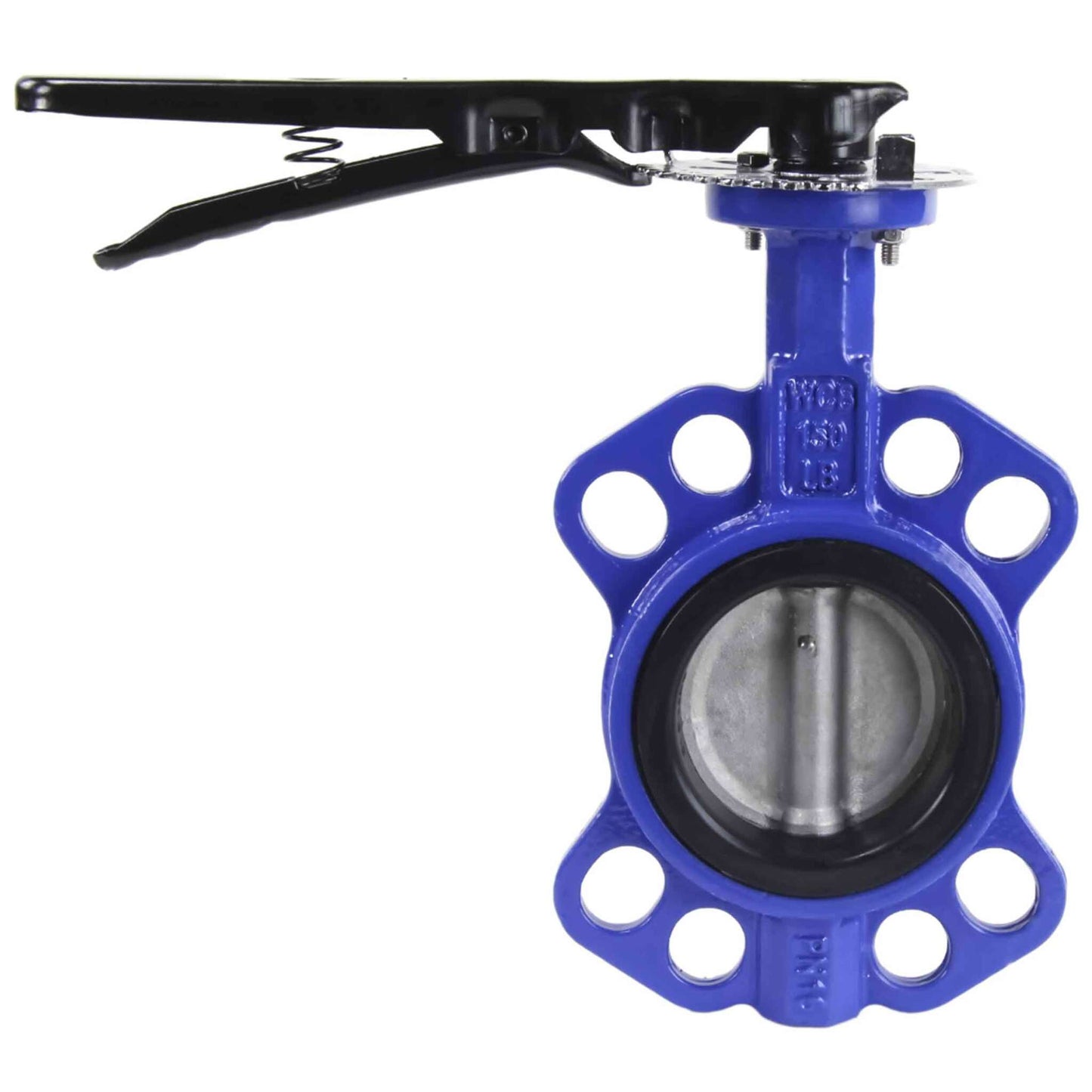

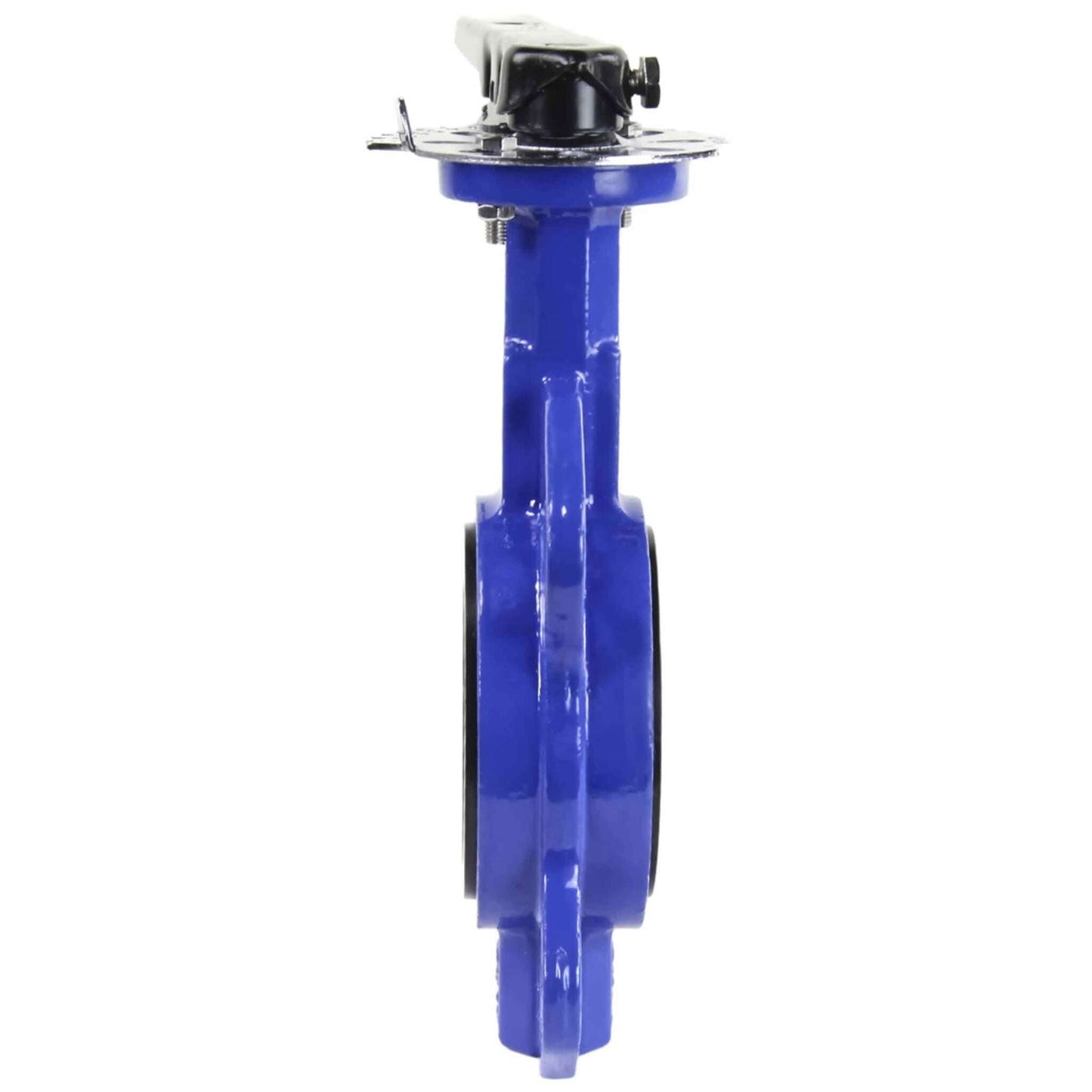

Descripción
La válvula de mariposa de agua DNOVA está diseñada para ser utilizada como válvula de cierre o control para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
B
B
Dimensiones generales y de instalación de la válvula de compuerta DNOVA WBV3432E-2W-Fb-H PN16, material del cuerpo: acero al carbono WCB, material del disco: acero inoxidable 316L, junta: EPDM, accionamiento mediante volante
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H1 | 56 | 76 | 89 | 95 | 114 | 127 | 140 | 177 | 203 | 242 |
| H2 | 110 | 162 | 175 | 181 | 200 | 213 | 225 | 260 | 292 | 337 |
| H3 | 27 | 32 | 32 | 32 | 32 | 32 | 32 | 36 | 36 | 36 |
| DM | 71 | 73 | 85 | 100 | 131 | 155 | 184 | 234 | 288 | 340 |
| Dk | 88 | 90 | 103 | 116 | 151 | 174 | 205 | 255 | 315 | 375 |
| Yo | 33 | 45 | 48 | 49 | 55 | 58 | 59 | 64 | 70 | 80 |
| S | 9 | 9 | 9 | 9 | 11 | 14 | 14 | 17 | 22 | 22 |
| GK | 50 | 50 | 50 | 50 | 50 | 70 | 70 | 102 | 102 | 125 |
| G˜C | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| n - d | 4 - Г˜18 | 4 - Г˜18 | 4 - Г˜18 | 8 - Г˜18 | 4 - Г˜18 | 4 - Г˜18 | 4 - G23 | 4 - G23 | 4 - G27 | 4 - G27 |
| Provenir | 9x9 | 9x9 | 9x9 | 9x9 | 11x11 | 14x14 | 14x14 | 17x17 | 22x22 | 22x22 |
| ISO 5211 | F05 | F05 | F05 | F05 | F05 | F07 | F07 | F10 | F10 | F12 |
| Peso, kg | 2 | 2 | 2.3 | 2.6 | 4.1 | 5.2 | 6.6 | 11.5 | 17.3 | 27.8 |
Boceto de obturador DNOVA WBV3432E-2W-Fb-H PN16, material del cuerpo: acero al carbono WCB, material del disco: acero inoxidable 316L, sello: EPDM, operado con volante
B
B
Materiales de las piezas del perno DNOVA WBV3432E-2W-Fb-H PN16, material del cuerpo - acero al carbono WCB, material del disco - acero inoxidable 316L, sello - EPDM, operado por volante
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | Acero al carbono WCB |
| 2 | bofetada | EPDM |
| 3, 4, 5 |
Disco, varilla, pasador | Acero AISI316L (03X17H14M3) |
| 6 | cojinete | PTFE |
| 7 | Junta tórica | Nitrilo NBR |
| 8, 9 |
Placa, Mango | Acero carbono |
