Descripción

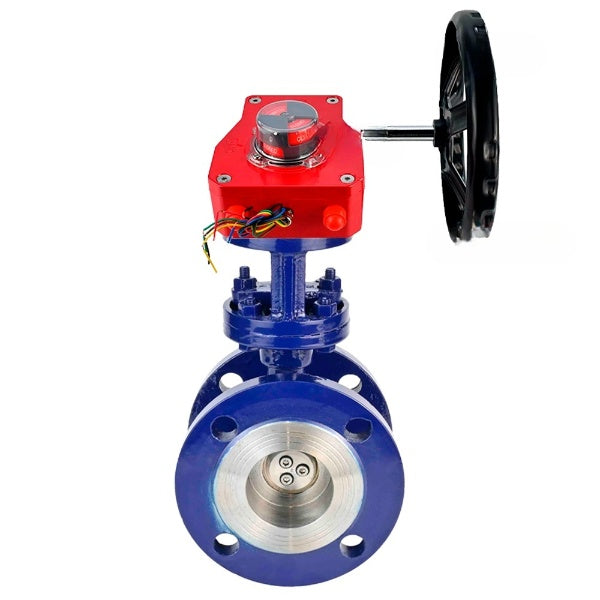

La válvula de compuerta de disco rotatorio está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. El diseño de triple excentricidad reduce la fricción en los puntos de contacto entre el disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la compuerta. En este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado tienen forma asimétrica. La combinación de los tres desplazamientos al presionar y abrir las superficies de sellado garantiza una ausencia total de fricción, lo que minimiza el desgaste del asiento y del sello durante toda la vida útil de la compuerta.
El reductor DNOVA HGBF permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas de mariposa de 90° y para el control de compuertas de aire.
B
B
Características técnicas de las válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 Ru25:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-150 milímetros |
| Presión nominal | 25 bares |
| Temperatura del entorno de trabajo | de -45 a +425 °C |
| Solicitud | Suministro de agua, suministro de calor, tuberías de proceso |
| Tipo de conexión | con brida |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Cajas de cambios DNOVA HGBF
B
Datos técnicos de los reductores DNOVA HGBF:
| Característica | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Temperatura ambiente | 30 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, tuberías de proceso |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 Ru25
B
Dimensiones generales y de instalación de válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO Du50-150 Ru25:
| Modelo | No. | Yo | D | D1 | D2 | nвЂ“Г˜d | b | H1 | H2 |
| mm | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4-18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8-18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8-18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8В22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8вЂ“Г˜26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8вЂ“Г˜26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12вЂ“Г˜26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12вЂ“Г˜30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16вЂ“Г˜30 | 34 | 274 | 110 |
B
B
Esquema de dimensiones de las cajas de engranajes DNOVA HGBF
Dimensiones y dimensiones de montaje de los reductores DNOVA HGBF:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Esquema de material de válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 Ru25
B
Materiales de piezas de válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO Du50-150 Ru25:
| No. | Nombre de la pieza | Material |
| 1 | Marco | Acero WCB |
| 2 | Disco | Acero inoxidable 316 |
| 3 | Existencias | Acero inoxidable 316 |
| 4 | Sello de silla de montar | metal (revestimiento D507) + grafito |
| 5 | Sello de prensaestopas | Acero inoxidable 316 + grafito |
B
B
Boceto de cajas de cambios DNOVA HGBF
B
Diseño de unidad de engranaje DNOVA HGBF:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | aleación de aluminio ADC 12 |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
