Descripción
La válvula de mariposa está diseñada para usarse como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. La apertura y el cierre de la válvula se realizan girando el disco 90°. Su diseño de triple excentricidad reduce la fricción en los puntos de contacto del disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la válvula. Con este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado presentan una forma asimétrica. La combinación de tres desplazamientos al presionar y abrir las superficies de sellado garantiza la ausencia total de fricción, lo que minimiza el desgaste del asiento y el sello durante toda la vida útil de la válvula.
El reductor DNOVA HGB permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas de 90° y control de compuertas de aire.
B
B

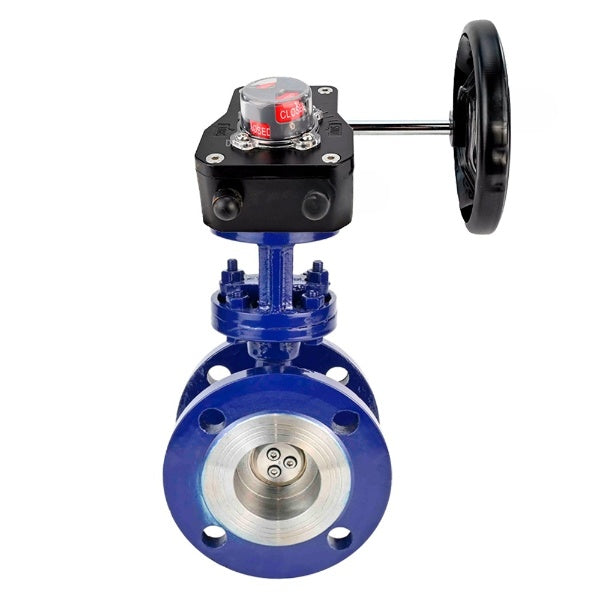

Características técnicas de las válvulas de mariposa de triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-150 milímetros |
| Presión nominal | 25 bares |
| Temperatura del entorno de trabajo | de -45 a +425 °C |
| Solicitud | Suministro de agua, suministro de calor, tuberías de proceso |
| Tipo de conexión | con brida |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA HGB
B
Características técnicas de los reductores DNOVA HGB:
| Característica | Significado |
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Temperatura ambiente | de -30 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, tuberías de proceso |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa de triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25
B
Dimensiones generales y de instalación de las válvulas de mariposa de triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| Modelo | DN | Yo | D | D1 | D2 | nвЂ“Г˜d | b | H1 | H2 |
| mm | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4-18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8-18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8-18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8В22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8вЂ“Г˜26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8вЂ“Г˜26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12вЂ“Г˜26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12вЂ“Г˜30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16вЂ“Г˜30 | 34 | 274 | 110 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA HGB
B
Dimensiones generales y de instalación de los reductores DNOVA HGB:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Esquema de materiales de válvulas de mariposa con triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25
B
B
Materiales de las piezas de las válvulas de mariposa de triple excentricidad DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| No. | Nombre de la pieza | Material |
| 1 | Marco | Acero WCB |
| 2 | Disco | Acero inoxidable 316 |
| 3 | Existencias | Acero inoxidable 316 |
| 4 | Sello de silla de montar | metal (revestimiento D507) + grafito |
| 5 | Sello de prensaestopas | Acero inoxidable 316 + grafito |
B
B
Boceto de cajas de cambios DNOVA HGB
B
B
B
Diseño de cajas de engranajes DNOVA HGB:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | ADC 12 de aluminio |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
