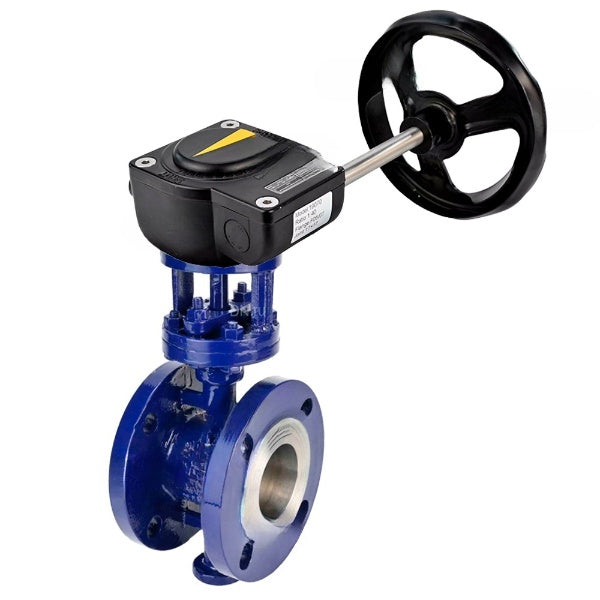

Válvula de mariposa de agua

Las válvulas de mariposa están diseñadas para su uso como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. Las válvulas se abren y cierran girando el disco 90°. El diseño de triple excentricidad reduce la fricción en los puntos de contacto del disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la compuerta. En este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado tienen forma asimétrica. La combinación de los tres desplazamientos al presionar y abrir las superficies de sellado garantiza la ausencia total de fricción, lo que minimiza el desgaste del asiento y el sello durante toda la vida útil de la compuerta.

El reductor HAM permite ajustar manualmente la posición del cuerpo de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316, sello: metal, caja de engranajes HAM RQN:

Válvulas de mariposa WBV3EX-3431M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 304, sello: metal, caja de engranajes HAM RQN

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 316, sello - Metal, caja de engranajes HAM RQN:

DN	Largo, mm	Re, mm	D1, mm	D2, mm	nвЂ“Г˜d, mm	b, mm	Alto 1, mm	H2, mm
50	108	160	125	99	4-18	20	102	78
65	112	180	145	118	8-18	22	112	72
80	114	195	160	132	8-18	24	122	78
100	127	230	190	156	8В22	24	155	78
125	140	270	220	184	8вЂ“Г˜26	26	157	95
150	140	300	250	211	8вЂ“Г˜26	28	170	95
200	152	360	310	274	12вЂ“Г˜26	30	200	102
250	165	425	370	330	12вЂ“Г˜30	32	247	108
300	178	485	430	389	16вЂ“Г˜30	34	274	110

Boceto Válvulas de mariposa DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316, sello: metal, caja de engranajes HAM RQN

B

B

Materiales de las válvulas de mariposa DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 316, sello - Metal, caja de engranajes HAM RQN:

Esquema de piezas y materiales Válvulas de mariposa WBV3EX-3432M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 316, sello - Metal, caja de engranajes HAM RQN

B

B

Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:

Temperatura ambiente, °C	-30 a +120
Clase de protección del recinto	IP67
Solicitud	Para diversas industrias donde se requiere control del flujo de fluidos
Montaje	horizontal/vertical
Ajuste de carrera	0 - 90 ° (ajustable ± 5 °)
Estándar de conexión	ISO 5211

Cajas de cambios HAM

B

B

Materiales básicos de los componentes de la caja de cambios HAM:

-	Nombre	Material
1	Tornillo	acero inoxidable 304
2	Índice	Plástico ABS
3	Cubrir	aleación de aluminio
4	Anillo de sellado	NBR70
5	Alfiler	acero negro
6	Engranaje helicoidal	hierro dúctil
7	Sello	NBR70
8	Alojamiento	aleación de aluminio
9	Perno de ajuste	acero negro
10	Empaquetadora	acero inoxidable 304
11	Tuerca de ajuste	acero inoxidable 304
12	Tapa de tuerca	NBR70
13	Cojinete	acero en polvo
14	Eje sin fin	acero 45
15	Sello	NBR70
16	Eje de transmisión	acero inoxidable 304
17	Volante	acero al carbono recubierto de poliéster
18	Alfiler	acero negro

Bosquejo HAM RQNx-xZ-x

B

B

Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Re, mm	80	100	120	142	175
D1, mm	70	90	102	125	140
D2, mm	50	70	70	102	102
n-M1	4-M6x10	4-M8x12	4-M8x10	4-M8x10	4-M8x10
n-M2	4-M8x12	4-M10x12	4-M10x15	4-M12x18	4-M16x24
Tamaño pequeño	17x17	17x17	22x22	24x24	27x27
Largo, mm	115	130	150	180	220
L1, mm	50	58	65	80	95
L2, mm	42	50	60	60	78
Mmm	48	58	58	74	84
Alto 1, mm	19	18	18	21	51
d1, mm	20	20	20	20	25
L3, mm	160	160	215	225	325
Ancho, mm	140	200	250	300	400

Bosquejo HAM RQNx-xZ-x

B

B

Datos técnicos de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Relación de transmisión	40:1	37:1	36:1	36:1	50:1
Par motor, Nm	180	300	540	675	1500
Tipo de brida ISO	F05/F07	F07/F09	F07/F10	F10/F12	F10/F14
Peso, kg	1.2	2	2.8	4.8	11
