Descripción
Las válvulas de mariposa están diseñadas para su uso como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. Las válvulas se abren y cierran girando el disco 90°. El diseño de triple excentricidad reduce la fricción en los puntos de contacto del disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la compuerta. En este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado tienen forma asimétrica. La combinación de los tres desplazamientos en el momento de la presión y la apertura de las superficies de sellado garantiza una ausencia total de fricción, lo que ayuda a minimizar el desgaste del asiento y el sello durante toda la vida útil de la compuerta.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se montan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B
B

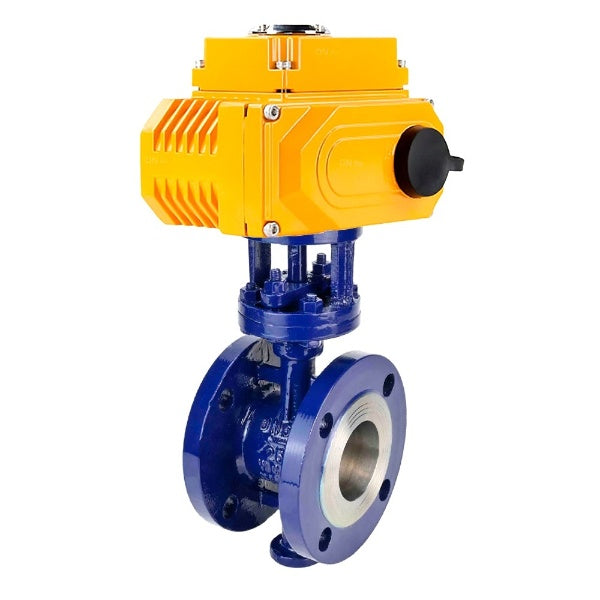

Características técnicas de la válvula de mariposa de agua DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 316, sello - Metal, actuador eléctrico QT-N-xEM-O1 220V:
|
Parámetro |
Valor |
|
Tipo de puerta |
Disco giratorio |
|
Diámetro |
50-150 milímetros |
|
Presión nominal |
25 bares |
|
Temperatura del medio de trabajo |
De -45 a +425 °C |
|
Solicitud |
Suministro de agua, suministro de calor, tuberías de proceso. |
|
Tipo de conexión |
Con bridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1 220V:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tensión de alimentación |
220 V |
|
Temperatura ambiente |
De -20 a +70 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, tuberías tecnológicas. |
|
Protección contra explosiones |
No |
|
Versión climática |
U1 |
|
Tipo de conexión |
ISO 5211 |
B
B
Dimensiones generales y de instalación de la válvula de mariposa de agua DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316, sello: metal, actuador eléctrico QT-N-xEM-O1 220V:
| Modelo | DN | Yo | D | D1 | D2 | nвЂ“Г˜d | b | H1 | H2 |
| mm | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4-18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8-18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8-18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8В22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8вЂ“Г˜26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8вЂ“Г˜26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12вЂ“Г˜26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12вЂ“Г˜30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16вЂ“Г˜30 | 34 | 274 | 110 |
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1 220V:
| Modelo | X, mm | Z, mm | Y, mm |
| QT-003 azul | 121 | 110.2 | 100.09 |
| QT-003 MINI | 157 | 115 | 90 |
| QT-003 | 140 | 118 | 109 |
| QT-005 | 166 | 122 | 118 |
| QT-008 | 200 | 128 | 133 |
| QT-010 | 200 | 128 | 133 |
| QT-015 | 200 | 128 | 133 |
| QT-020 | 269 | 155 | 174 |
| QT-030 | 269 | 155 | 174 |
| QT-040 | 269 | 155 | 174 |
| QT-060 | 269 | 155 | 174 |
| QT-080 | 268 | 212 | 164 |
| QT-100 | 309 | 178 | 200 |
| QT-200 | 309 | 178 | 200 |
B
B
Materiales de la válvula de mariposa de agua DNOVA WBV3EX-3432M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 316, sello - Metal, actuador eléctrico QT-N-xEM-O1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
WCB de acero |
|
2 |
Desct |
Acero inoxidable 316 |
|
3 |
Provenir |
Acero inoxidable 316 |
|
4 |
Junta del asiento |
Metal (revestimiento duro D507) + grafito |
|
5 |
Sello de prensaestopas |
Acero inoxidable 316 + grafito |
B
Construcción de actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1 220V:
|
- |
Nombre |
|
1 |
Eje de salida |
|
2 |
Candado de cable |
|
3 |
Limitador mecánico |
|
4 |
Llave manual |
|
5 |
Cuerpo |
|
6 |
Cubrir |
|
7 |
Ventana de visualización |
|
8 |
Protección contra el polvo |
B
