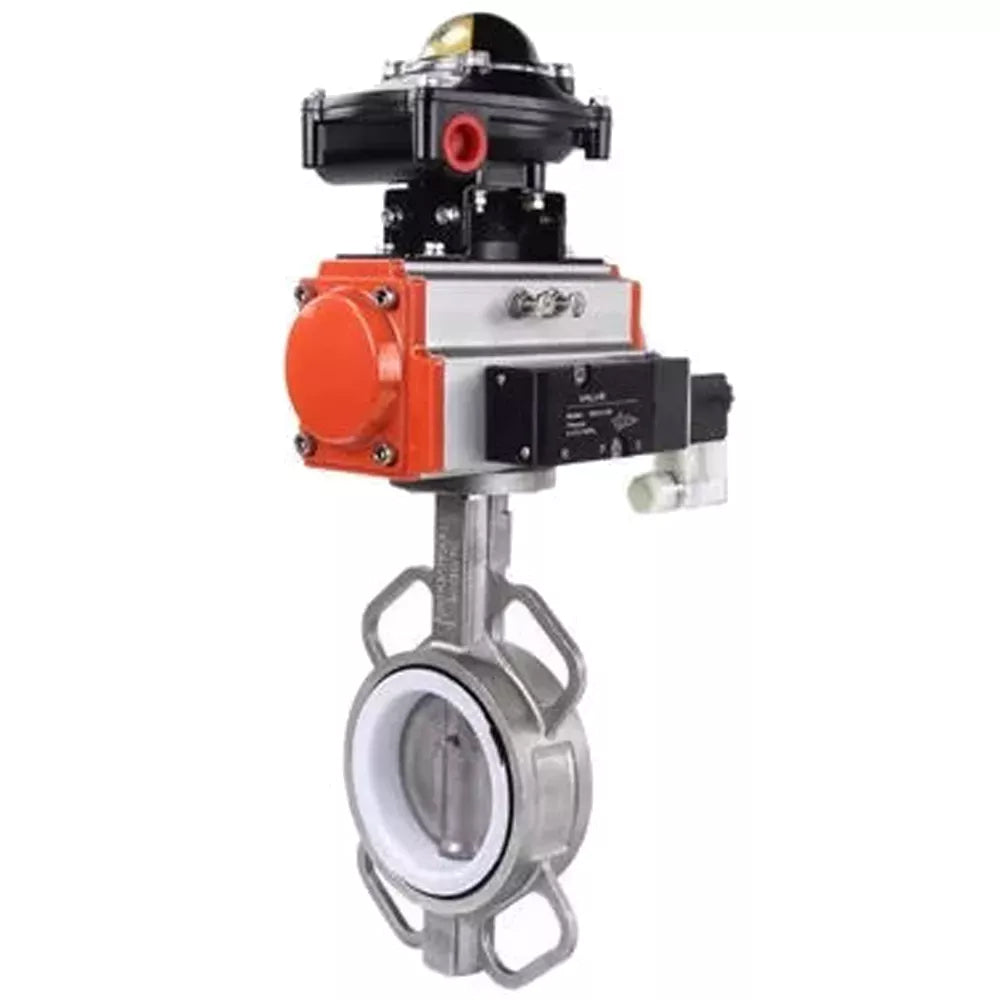

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX:

Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX:

DN	B, mm	°C, mm	Largo, mm	Mmm	H2, mm	E, mm	B1, mm
40	56	110	33	174	110	26	152
50	76	125	45	174	162	26	152
65	89	145	48	174	175	26	189
80	95	160	49	174	181	26	189
100	114	180	55	174	200	26	189
125	127	210	58	174	213	36	210
150	140	240	59	174	225	36	210
200	177	295	64	174	260	38	310
250	203	355	70	174	292	38	390
300	242	410	80	174	337	38	390

Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX

B

B

Materiales de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX:

Esquema de piezas y materiales Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-10 220V, LSU APL-410N EX

B

B

Datos técnicos de los actuadores neumáticos SA

B

B

Materiales de las piezas del actuador neumático SA:

Boceto de material del actuador neumático SA

B

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-10 220V

B

B

Parámetros técnicos del interruptor de límite APL-410N EX:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-410N EX
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-410N EX

B

B

Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX
