Descripción

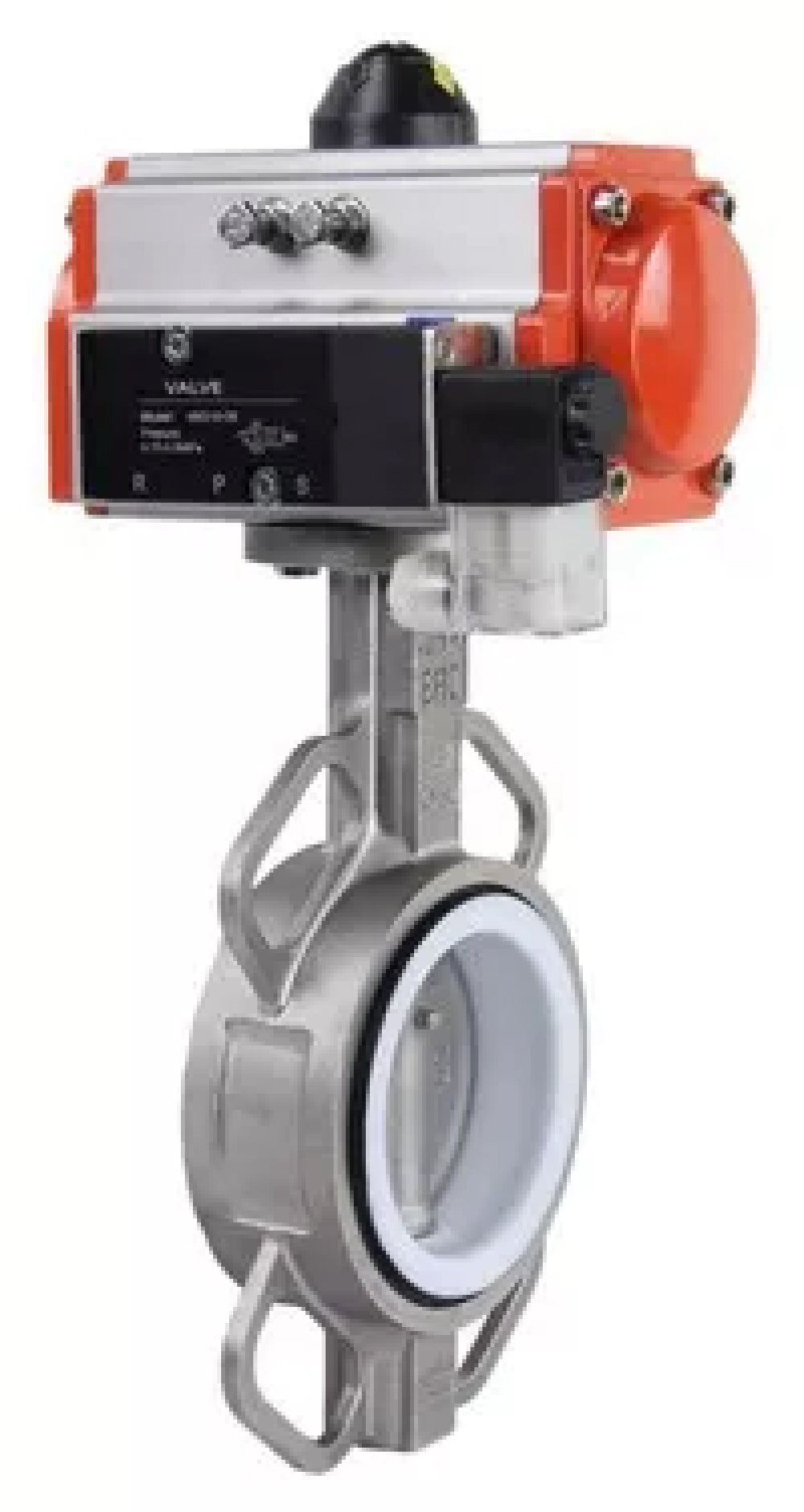

Válvulas de mariposa WBV3232P-2W-Fb cuerpo - acero inoxidable 316L, disco - acero inoxidable 316L, junta - PTFE, con actuador neumático PA-SA con resortes de retorno, con válvula neumática 4V320-08 220V
La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, bar | 16 |
| Dirección del flujo | de dos caras |
| Temperatura del medio de trabajo t, °C | -20 a +85 para NBR |
| -20 a +120 para EPDM | |
| -10 a +180 para PTFE | |
| Temperatura ambiente t, °C | -40 a +120 |
| Medio de trabajo | EPDM: agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios neutros al material. |
| PTFE: agua, álcalis, ácidos, disolventes y oxidantes | |
| NBR: agua, aceites minerales, hidrocarburos, | |
| aceites, grasas | |
| Conexión a tubería | entre bridas |
Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V:
| DN | B, mm | °C, mm | Largo, mm | H2, mm | E, mm | B1, mm |
| 40 | 56 | 110 | 33 | 110 | 26 | 152 |
| 50 | 76 | 125 | 45 | 162 | 26 | 152 |
| 65 | 89 | 145 | 48 | 175 | 26 | 189 |
| 80 | 95 | 160 | 49 | 181 | 26 | 189 |
| 100 | 114 | 180 | 55 | 200 | 26 | 189 |
| 125 | 127 | 210 | 58 | 213 | 36 | 210 |
| 150 | 140 | 240 | 59 | 225 | 36 | 210 |
| 200 | 177 | 295 | 64 | 260 | 38 | 310 |
| 250 | 203 | 355 | 70 | 292 | 38 | 390 |
| 300 | 242 | 410 | 80 | 337 | 38 | 390 |
Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V
B
B
Materiales de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V:
| - | Nombre | Material |
| 1 | Cuerpo | Acero inoxidable AISI 316L |
| 2 | Bofetada | PTFE |
| 3 | Disco | Acero inoxidable AISI 316L |
| 4 | Provenir | Acero inoxidable AISI 316L |
| 5 | Semental | Acero inoxidable AISI 316L |
| 6 | Manga | PTFE |
| 7 | Junta tórica | NBR (nitrilo) |
| 8 | lámina | Acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - PTFE, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V
B
B
Datos técnicos de los actuadores neumáticos SA
| Diseño | con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
B
B
Materiales de las piezas del actuador neumático SA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Boceto de material del actuador neumático SA
B
B
Parámetros técnicos de la válvula neumática 4V320-08 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-08 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:
| Modelo de válvula neumática | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V
