How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Aire
- Aguas residuales
- Agua de servicio
- Aire comprimido
- Agua potable
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA QT-N con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B

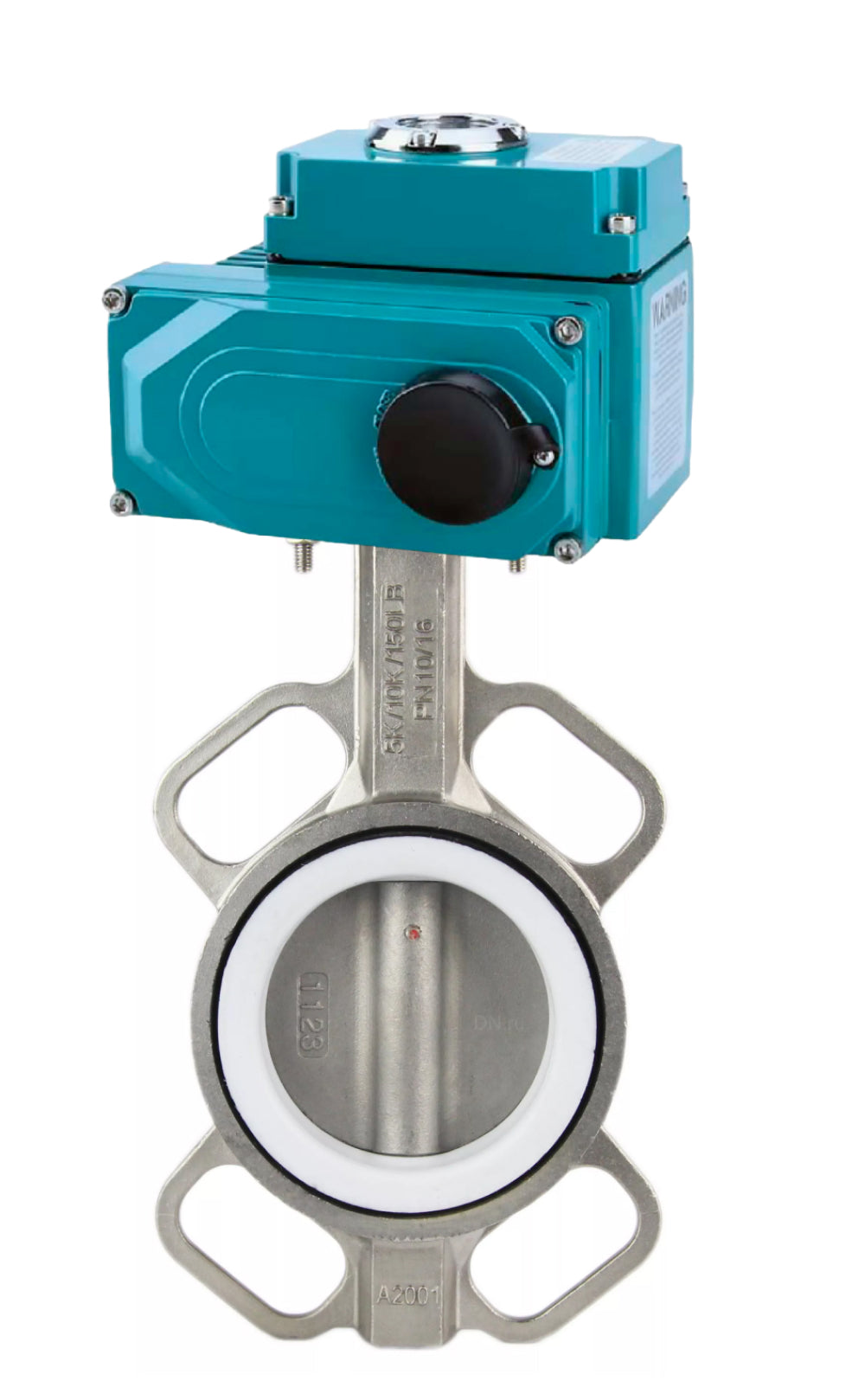

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: PTFE, actuador eléctrico QT-N-020EM-O1-24VDC-U1 HARK:
|
Parámetro |
Valor |
|
Diámetro nominal DN, mm |
40–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Dirección del flujo |
Bidireccional |
|
Temperatura del medio de trabajo t, В°C |
De -29 a +180 |
|
Temperatura ambiente t, В°C |
De -40 a +120 |
|
Medio de trabajo |
Agua, álcalis, ácidos, disolventes, oxidantes. |
|
Conexión a tubería |
Entre bridas |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, actuador eléctrico QT-N-020EM-O1-24VDC-U1 HARK:
|
DN |
Modelo |
Tamaño, mm |
|||||
|
H1 |
H2 |
do |
n - d |
D k |
Yo |
||
|
65 |
QT-N-020EMT |
89 |
175 |
145 |
4 - Г˜18 |
103 |
241.8 |
|
80 |
95 |
181 |
160 |
8 - Г˜18 |
116 |
241.8 |
|
|
100 |
114 |
200 |
180 |
4 - Г˜18 |
151 |
241.8 |
|
|
125 |
127 |
213 |
210 |
4 - Г˜18 |
174 |
241.8 |
|
|
150 |
140 |
225 |
240 |
4 - G23 |
205 |
241.8 |
|
B
Características técnicas de los actuadores eléctricos DNOVA:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tipo de motor |
Asincrónico |
|
Ángulo de rotación, В° |
90±5 |
|
Material del cuerpo |
Aleación de aluminio con recubrimiento de polvo epoxi. |
|
Material del eje |
Acero aleado |
|
Tensión de alimentación |
24 V/CC |
|
Entrada de cables |
Prensaestopas sellado 2xM18 |
|
Tipo de conexión |
ISO 5211 |
|
Mecanismo de autobloqueo |
Tornillo sin fin y engranaje sin fin autoblocante |
|
Apagado automático |
2 finales de carrera (posiciones abierto/cerrado y en caso de atasco) |
|
Protección térmica |
Activación a 120 °C ± 5 °C |
|
Clase de aislamiento |
F |
|
Límite de rotación del eje de salida mecánico |
2 topes externos ajustables |
|
Clasificación de protección |
IP67 |
|
Nivel de ruido, dB |
50 |
|
Potencia del calentador, W |
5 |
|
Temperatura ambiente, В°C |
De -20 a +70 |
|
Humedad ambiental |
≤ 95% (a 25 °C) |
|
Protección a prueba de explosiones |
No |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Tamaño, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño del tallo, cuadrado | |
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
B
Diagrama de dispositivo de los actuadores DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
|
- |
Nombre |
|
1 |
Indicador de posición |
|
2 |
Cubierta superior |
|
3 |
Placa de control |
|
4 |
Condensador |
|
5 |
Accionamiento de seguidores de levas |
|
6 |
Eje de salida con engranaje helicoidal |
|
7 |
Cuerpo |
|
8 |
Limitadores de recorrido del eje de salida |
|
9 |
Eje sin fin |
|
10 |
Motor eléctrico |
|
11 |
Caja de cambios |
|
12 |
Tapa de la caja de cambios |
B
B
- Body material
- acero inoxidable AISI 316L
- Maximum allowable temperature
- 180 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Aire, Aguas residuales, Agua de servicio, Aire comprimido y Agua potable
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 24 voltios
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
