Válvula de mariposa de agua

La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de la válvula de tubería.

B

B

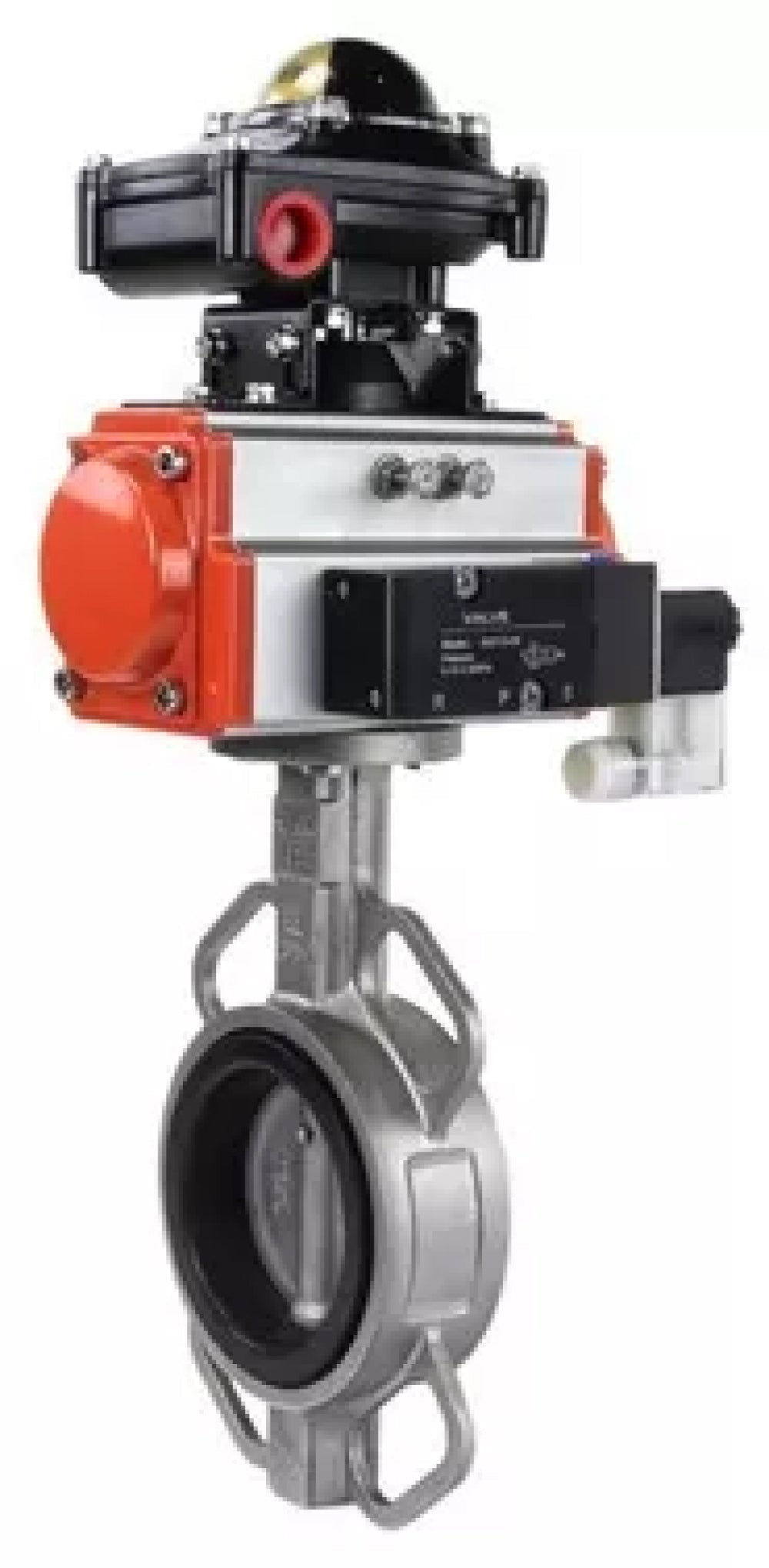

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX:

Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX:

DN	Largo, mm	°C, mm	B1, mm	C, mm	E, mm	B, mm	H2, mm	Mmm
40	33	110	153	30	72	56	110	174
50	45	125	174	36	89	76	162	174
65	48	145	174	36	89	89	175	174
80	49	160	174	36	89	89	175	174
100	55	180	216	46	109	114	200	174
125	58	210	216	46	109	127	213	174
150	59	240	279	55	134	140	225	174
200	64	295	308	67.5	157	177	260	174
250	70	355	405	76	174	203	292	174
300	80	410	405	76	174	242	337	174

Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX

B

B

Materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX:

Esquema de piezas y materiales Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - EPDM, con actuador neumático de doble acción PA-DA, 4V320-10 220V, LSU APL-410N EX

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-10 220V

B

B

Parámetros técnicos del interruptor de límite APL-410N EX:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-410N EX
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-410N EX

B

B

Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX
