The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
Los actuadores rotativos neumáticos de doble efecto PA-DA-105-1 están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de la válvula de tubería.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX:
| Presión nominal PN, bar | 16 |
| Dirección del flujo | de dos caras |
| Temperatura del medio de trabajo t, °C | -20 a +85 para NBR |
| -20 a +120 para EPDM | |
| -10 a +180 para PTFE | |
| Temperatura ambiente t, °C | -40 a +120 |
| Medio de trabajo | EPDM: agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios neutros al material. |
| PTFE: agua, álcalis, ácidos, disolventes y oxidantes | |
| NBR: agua, aceites minerales, hidrocarburos, | |
| aceites, grasas | |
| Conexión a tubería | entre bridas |

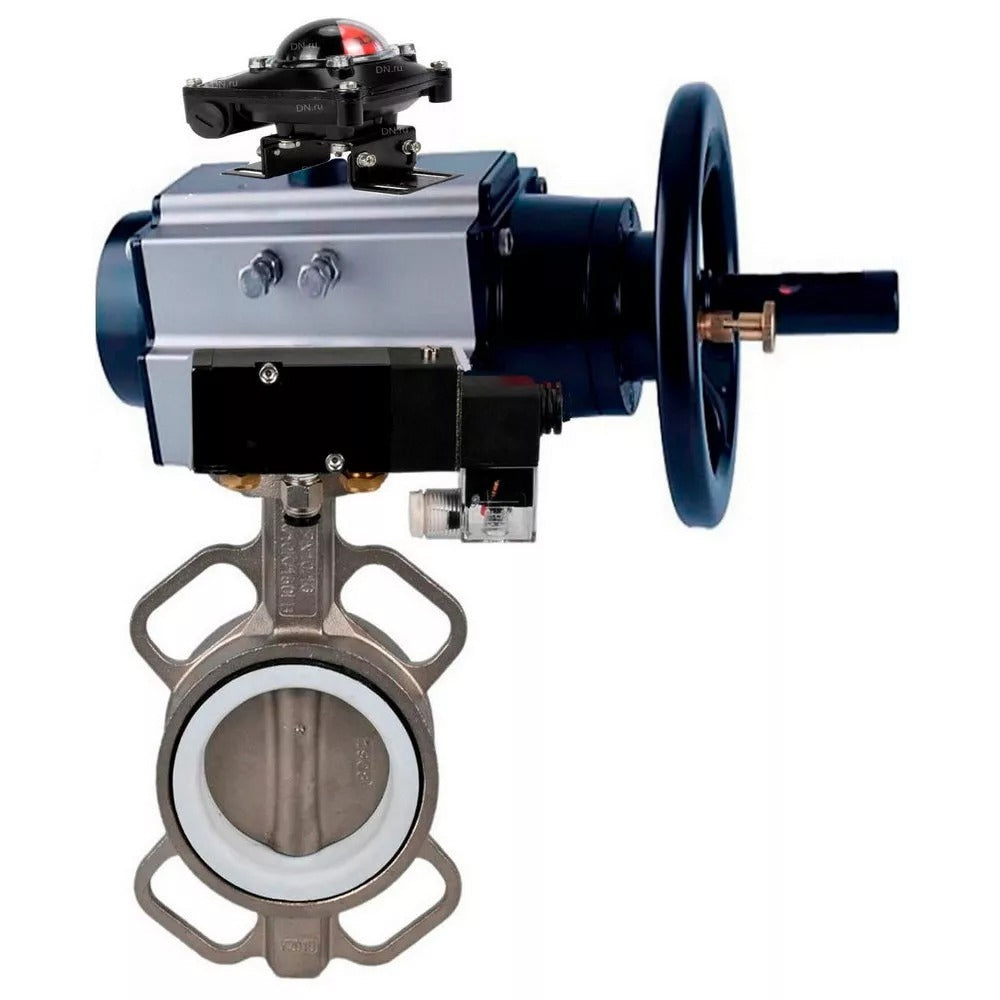

Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX:
| DN | A, mm | B, mm | A1, mm | Ancho, mm |
| 150 | 140 | 225 | 495 | 200 |
Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX:
| - | Nombre | Material |
| 1 | Cuerpo | Acero inoxidable AISI 316L |
| 2 | Bofetada | EPDM |
| 3 | Disco | Acero inoxidable AISI 316L |
| 4 | Provenir | Acero inoxidable AISI 316L |
| 5 | Semental | Acero inoxidable AISI 316L |
| 6 | Manga | PTFE |
| 7 | Junta tórica | NBR (nitrilo) |
| 8 | lámina | Acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - EPDM, con actuador neumático de doble acción PA-DA-105-1, 4V320-10 220V, LSU APL-410N EX
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos de la válvula neumática 4V320-10 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-10 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:
| Modelo de válvula neumática | 4V320-10 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Esquema de dimensiones y dimensiones de la válvula neumática 4V320-10 220V
B
Parámetros técnicos del interruptor de límite APL-410N EX:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-410N EX |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-410N EX
B
B
Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX
- Body material
- acero inoxidable AISI 316L
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Coating type
- sin recubrimiento
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- Sí
- Torque
- 86 Nm
- Manual override
- volante
- Limit switches
- Sí
- Feedback sensor
- Interruptores de límite
- Supply voltage
- 220 V
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
