Descripción
La válvula de compuerta de disco giratorio está diseñada para usarse como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
B
B

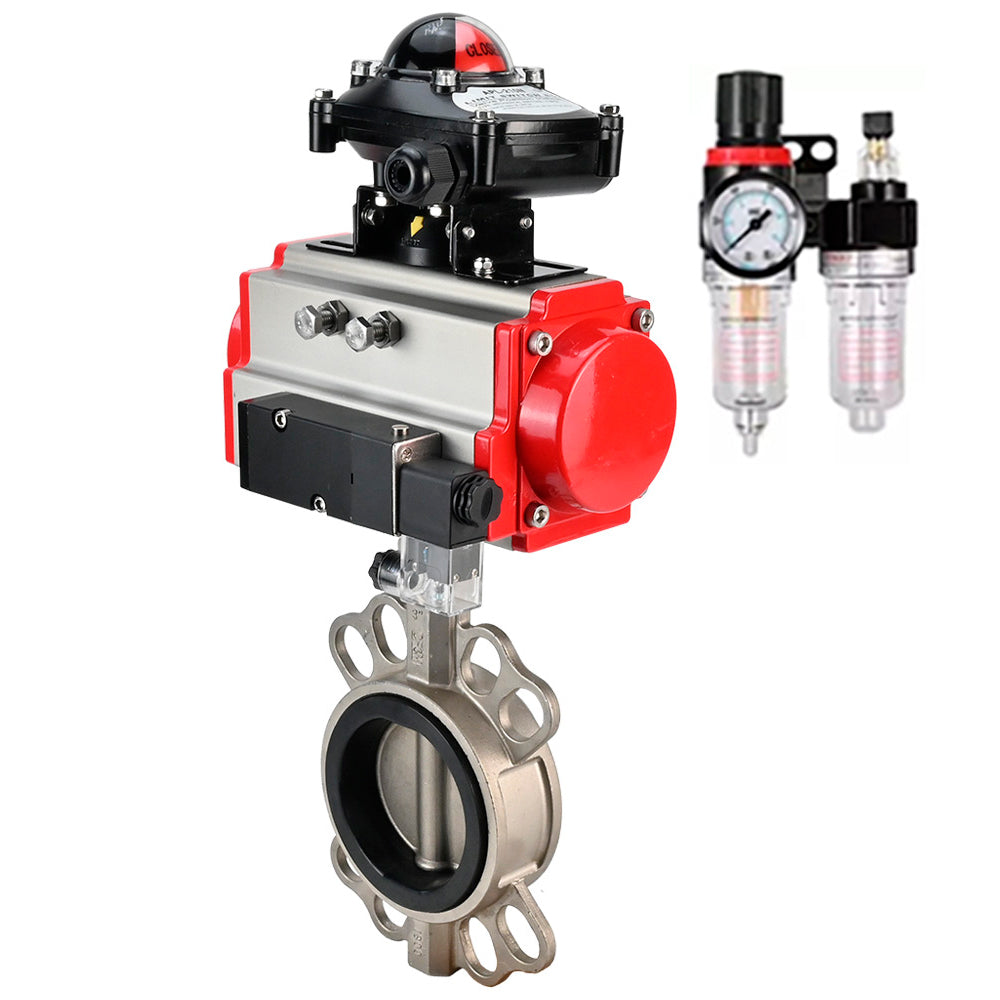

Características técnicas de las válvulas de mariposa DNOVA WBV3131V-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - Viton
| Especificación | Valor |
|---|---|
| Tipo de válvula | Disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de funcionamiento | de -20 a +200 °C |
| Solicitud | Abastecimiento de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria, Industria de pulpa y papel |
| Tipo de conexión | Tipo oblea |
| Tipo de control | Actuador neumático |
| Clase de estanqueidad | A |
| País de fabricación | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses |
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3131V-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - Viton
| Tamaño | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Tabla de piezas y materiales para válvulas de mariposa DNOVA WBV3131V-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - Viton
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable 304 |
| 2 | Desct | Acero inoxidable 304 |
| 3 | Junta del asiento | Vitón |
| 4 | Eje | Acero inoxidable SS 416 |
| 5 | Manejar | Acero carbono |
Boceto de piezas y materiales para válvulas de mariposa DNOVA WBV3131V-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: Viton
B
B
Parámetros técnicos del actuador neumático DNOVA
| Característica | Valor |
|---|---|
| Tipo de actuador neumático | Doble efecto |
| Par del actuador | 30-272 Nm |
| Presión nominal | 12 barras |
| Presión de operación | 2...8 bares |
| Diámetro máximo de partícula | Menos de 30 ВµmВІ |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° |
| Conexión de suministro de aire | G1/4" |
| Rango de temperatura de funcionamiento | -20 a +80 °C |
| Tipo de conexión | ISO 5211 |
B
B
Dimensiones y dimensiones del actuador neumático DNOVA
| Modelo | A | B | do | D | mi | F | GRAMO | METRO | norte | Oh | PAG |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
Esquema de dimensiones y dimensiones del actuador neumático DNOVA
B
B
Tabla de piezas y materiales para actuador neumático DNOVA
| - | Nombre | Cantidad | Material | Revestimiento |
|---|---|---|---|---|
| 1 | Alojamiento | 1 | Aluminio extruido | Anodizado duro |
| 2 | Tapones laterales | 2 | Aluminio fundido | |
| 3 | Engranaje | 1 | Acero inoxidable | Niquelado |
| 4 | Pistón | 2 | Acero/Aluminio | Recubrimiento de zinc por oxidación/galvánico |
| 5 | Tapones | 8 | Acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | Acero para resortes | Recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | Plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de tope | 2 | Plástico de ingeniería | |
| 12 | Anillo | 1 | Plástico de ingeniería | |
| 13 | Arandela | 1 | Acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | Acero inoxidable | |
| 15 | Indicador | 1 | Plástico | |
| 16 | Carcasa del indicador | 1 | Plástico | |
| 17 | Cojinete | 1 | Plástico de ingeniería | |
| 18 | Leva | 1 | Acero | Recubrimiento de zinc por oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | Plástico de ingeniería | |
| 21 | Cojinete | 1 | Plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | Acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | Acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | Acero inoxidable | |
| 27 | Cojinete | 2 | Aluminio |
Esquema de actuadores neumáticos rotativos DNOVA
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V
| Característica | Valor |
|---|---|
| Modelo de válvula neumática | 4V320-10 220 V |
| Voltaje de suministro | 220 V |
| Tipo de válvula | Tipo carrete |
| Presión nominal | 12 barras |
| Presión de operación | 1,5...8 bares |
| Temperatura ambiente | -5 a +50 °C |
| Medio de trabajo | Aire purificado (filtración 40 μm) |
| Frecuencia de actuación | 5 ciclos/s |
| Clase de protección | IP65 |
| Tipo de control | Doble solenoide |
| Material del cuerpo | Aleación de aluminio y tecnopolímero |
| Tiempo de respuesta | 0,05 segundos |
| Diámetro del canal de trabajo | 3/8" |
B
B
Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-10 220V
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Mmm | 82.4 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-410N EX
| Característica | Valor |
|---|---|
| Modelo de caja de interruptores de límite | APL-410N EX |
| Protección | Resistente a la intemperie IP65, a prueba de explosiones Exd IIB T6 |
| Temperatura ambiente | -25 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT 1/2" |
| Bloque de terminales | 8 terminales 0,05-2,5 mm² |
| Corriente nominal | 10 A |
| Voltaje nominal | 250 V |
| Interruptores/Sensores | Dos interruptores mecánicos / Dos sensores de proximidad |
| Ángulo de rotación completo | 90° |
| Vida útil | 10 años |
B
B
Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-410N EX
| A, mm | 177 |
| B, mm | 174 |
| C, mm | 178 |
| Re, mm | 101 |
| E, mm | 76 |
| F, mm | 57 |
| G, mm | 55 |
| Mmm | 23 |
| Yo, mm | 27 |
| J, mm | 3 |
| K, mm | 4 |
| d1, mm | 5 |
| d2, mm | 9.5 |
Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000
| Característica | Valor |
|---|---|
| Presión de operación | 8 barras |
| Presión máxima | 10 barras |
| Rango de presión ajustable | 0,5...9 bares |
| Presión de ruptura | 15 bares |
| Temperatura de funcionamiento | -5 °C a +60 °C |
| Conexión de aire | 1/4" |
| Tamaño de partícula filtrada | 40 µm |
| Viscosidad del aceite | ISO VG 32 |
B
Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
| Modelo | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
