How it works
Manual quarter-turn gearbox
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Aire
- Vapor
- Aceites
- Combustibles
- Grasas
- Grasas animales
- Suministro de agua
- Calefacción
La válvula de mariposa está diseñada para usarse como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
El reductor DNOVA permite ajustar manualmente la posición requerida del elemento de cierre mediante un cuarto de vuelta, actuando como alternativa a los accionamientos de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B

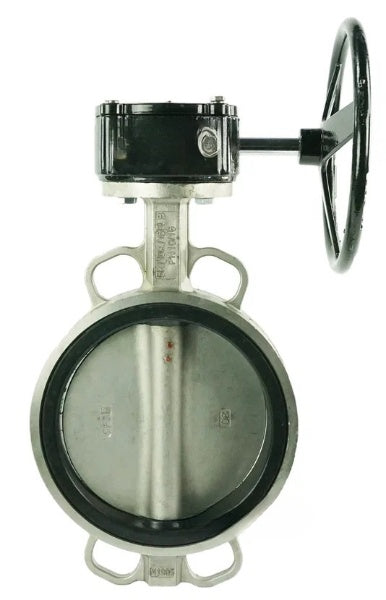

Características técnicas de las válvulas de mariposa DNOVA WBV3131V-2W-Fb DN50-300 PN16, acero inoxidable 304, VITON:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +200 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA RDN RQN
B
B
Características técnicas de los reductores DNOVA RDN RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -40 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131V-2W-Fb DN50-300 PN16, acero inoxidable 304, VITON
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131V-2W-Fb DN50-300 PN16, acero inoxidable 304, VITON:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA RDN RQN
B
Dimensiones generales y de instalación de los reductores DNOVA RDN RQN:
| Modelo | A, mm | B, mm | °C, mm | Re, mm | J, mm | G, mm | T, mm | GF, mm | 4M, mm | Alto x Alto, mm |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9x9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11x11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14x14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17x17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22x22 |
B
B
Boceto de materiales de válvulas de mariposa DNOVA WBV3131V-2W-Fb DN50-300 PN16, acero inoxidable 304, VITON
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3131V-2W-Fb DN50-300 PN16, acero inoxidable 304, VITON:
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | Vitón |
| 4 | Existencias | Acero inoxidable SS 416 |
| 5 | Palanca | acero carbono |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 200 °C
- Connection type
- brida compacta
- Control type
- Caja de cambios
- Operating environment
- Aire, Vapor, Aceites, Combustibles, Grasas y Grasas animales
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- Vitón
- Disc material
- Acero inoxidable AISI 304
- Limit switches
- No
- Country of origin
- Porcelana
