Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Ácidos
- Álcalis
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
- Industria alimentaria
La válvula de disco rotatorio está diseñada para usarse como válvula de cierre o control para controlar el flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los interruptores de límite están diseñados para monitorear la posición del disco de las válvulas de disco rotativo con manija en sistemas de control y automatización. Su principio de funcionamiento se basa en la acción mecánica sobre el actuador, que provoca el cierre o la apertura del circuito eléctrico.
B
B

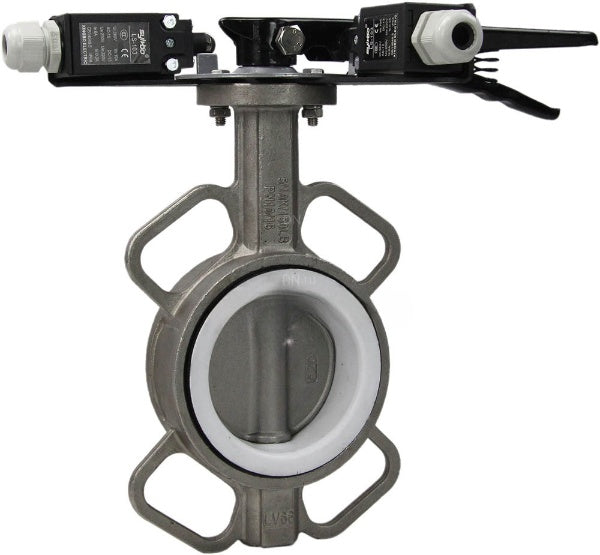

Características técnicas de las válvulas de mariposa DNOVA WBV3131P-2W-Fb DN50-150 PN16, acero inoxidable 304, PTFE:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-150 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -10 a +180 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Interruptores de límite DNOVA LS-103 250V 6A
B
Características técnicas de los finales de carrera DNOVA LS-103 250V 6A:
| Característica | Significado |
| Modelo de interruptor de límite | LS-103 |
| Tensión nominal | 250 V |
| Corriente máxima de conmutación | 6A |
| Frecuencia | 50 Hz |
| Configuración de contactos | Acción instantánea N/Z + N/O |
| Temperatura ambiente | de -5° a +65° |
| Grado de protección | IP64 |
| Material del cuerpo | plástico |
| Movimiento de la cabeza | lineal (émbolo) |
| Humedad admisible | 95% |
| Resistencia de contacto | 25 Mohm (valor inicial) |
| Resistencia de aislamiento nominal | 100 Mohm (500 VCC) |
| Entrada de cables | máx. 12 mm |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131P-2W-Fb DN50-150 PN16, acero inoxidable 304, PTFE
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131P-2W-Fb DN50-150 PN16, acero inoxidable 304, PTFE:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
B
B
Esquema de dimensiones de los interruptores de final de carrera DNOVA LS-103 250V 6A
B
Dimensiones generales y de instalación de los finales de carrera DNOVA LS-103 250V 6A:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
B
B
Boceto de materiales de válvulas de mariposa DNOVA WBV3131P-2W-Fb DN50-150 PN16, acero inoxidable 304, PTFE
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3131P-2W-Fb DN50-150 PN16, acero inoxidable 304, PTFE:
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | PTFE |
| 4 | Existencias | Acero inoxidable SS 416 |
| 5 | Palanca | acero carbono |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 180 °C
- Connection type
- brida compacta
- Control type
- Manejar
- Operating environment
- Agua, Ácidos y Álcalis
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Disc material
- Acero inoxidable AISI 304
- Limit switches
- Sí
- Country of origin
- Porcelana
