Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la BCV, es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: NBR, actuador neumático PA-DA de doble acción, 4V320-10 220V, LSU APL-410N EX:
| Característica | Significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -10 a +90 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |

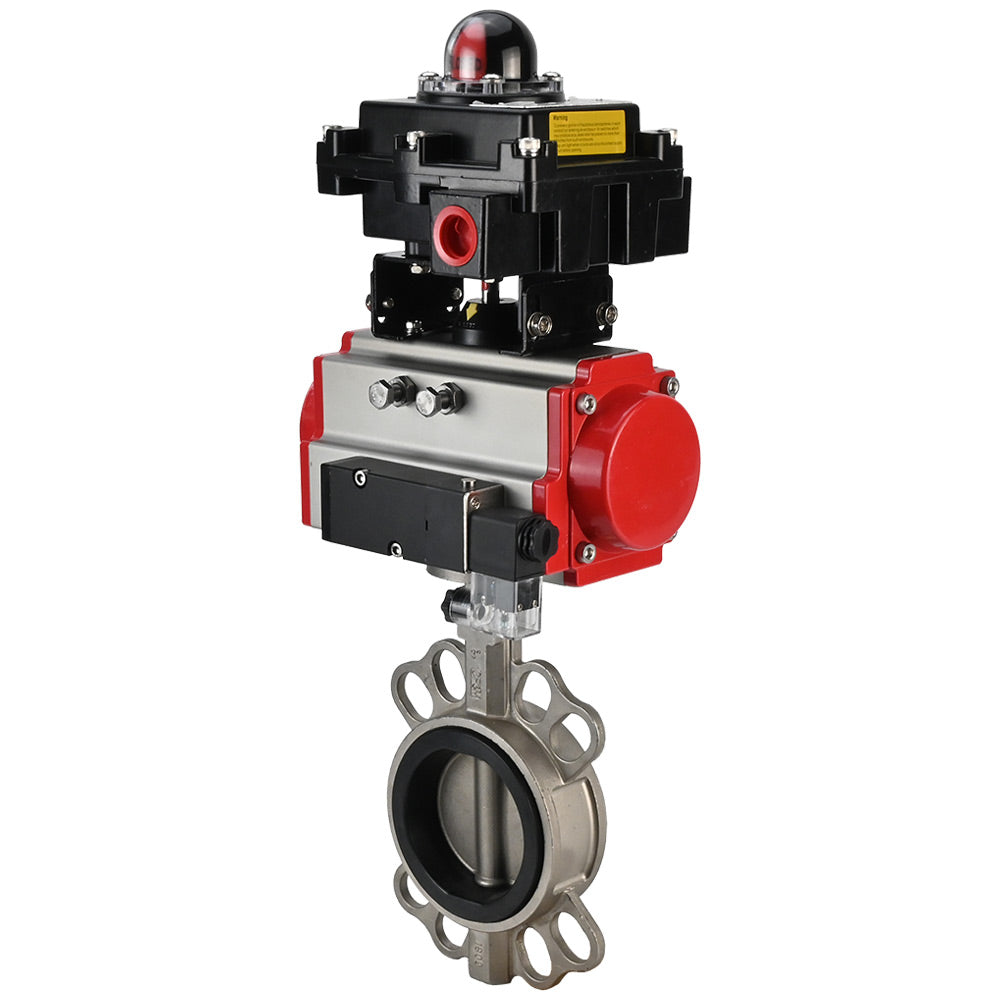

Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: NBR, actuador neumático PA-DA doble acción, 4V320-10 220V, LSU APL-410N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, 4V320-10 220V, LSU APL-410N EX:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
Boceto Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, 4V320-10 220V, LSU APL-410N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, 4V320-10 220V, LSU APL-410N EX:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | NBR |
| 4 | Provenir | acero inoxidable SS 416 |
| 5 | Manejar | acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, 4V320-10 220V, LSU APL-410N EX
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos de la válvula neumática 4V320-10 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-10 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:
| Modelo de válvula neumática | 4V320-10 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Esquema de dimensiones y dimensiones de la válvula neumática 4V320-10 220V
B
B
Parámetros técnicos del interruptor de límite APL-410N EX:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-410N EX |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-410N EX
B
B
Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX
