Descripción
La válvula de disco rotatorio está diseñada para usarse como válvula de cierre o control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
B
B

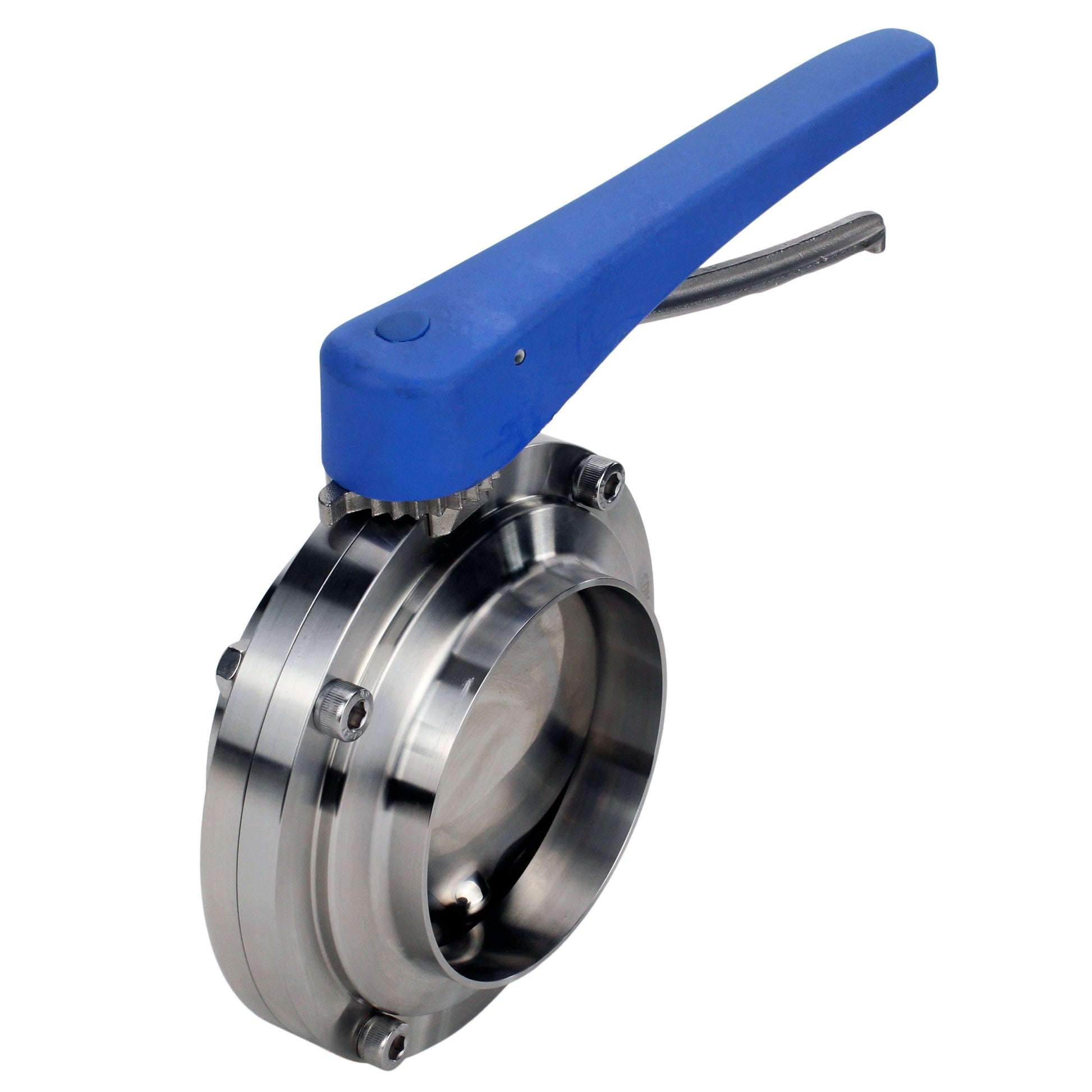

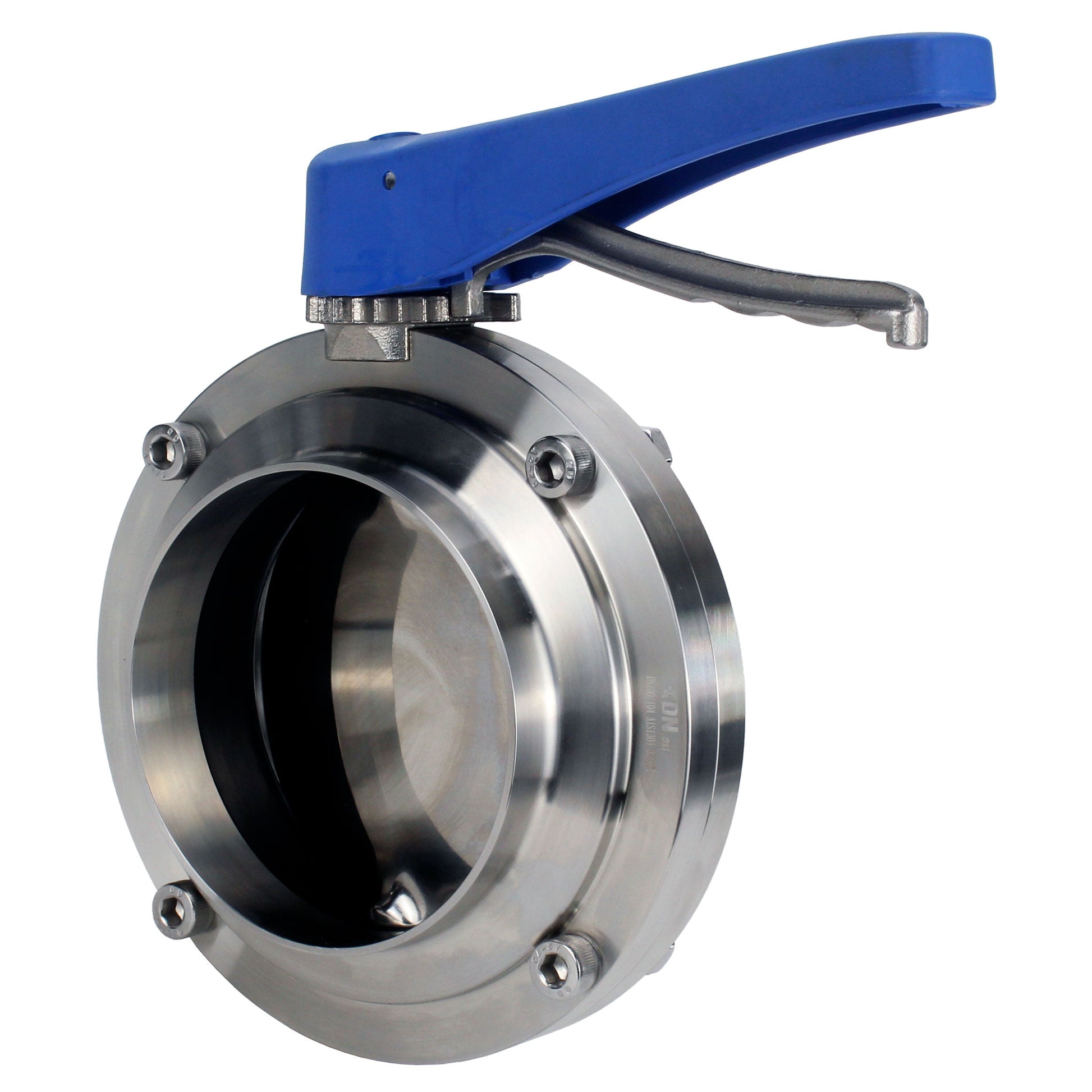

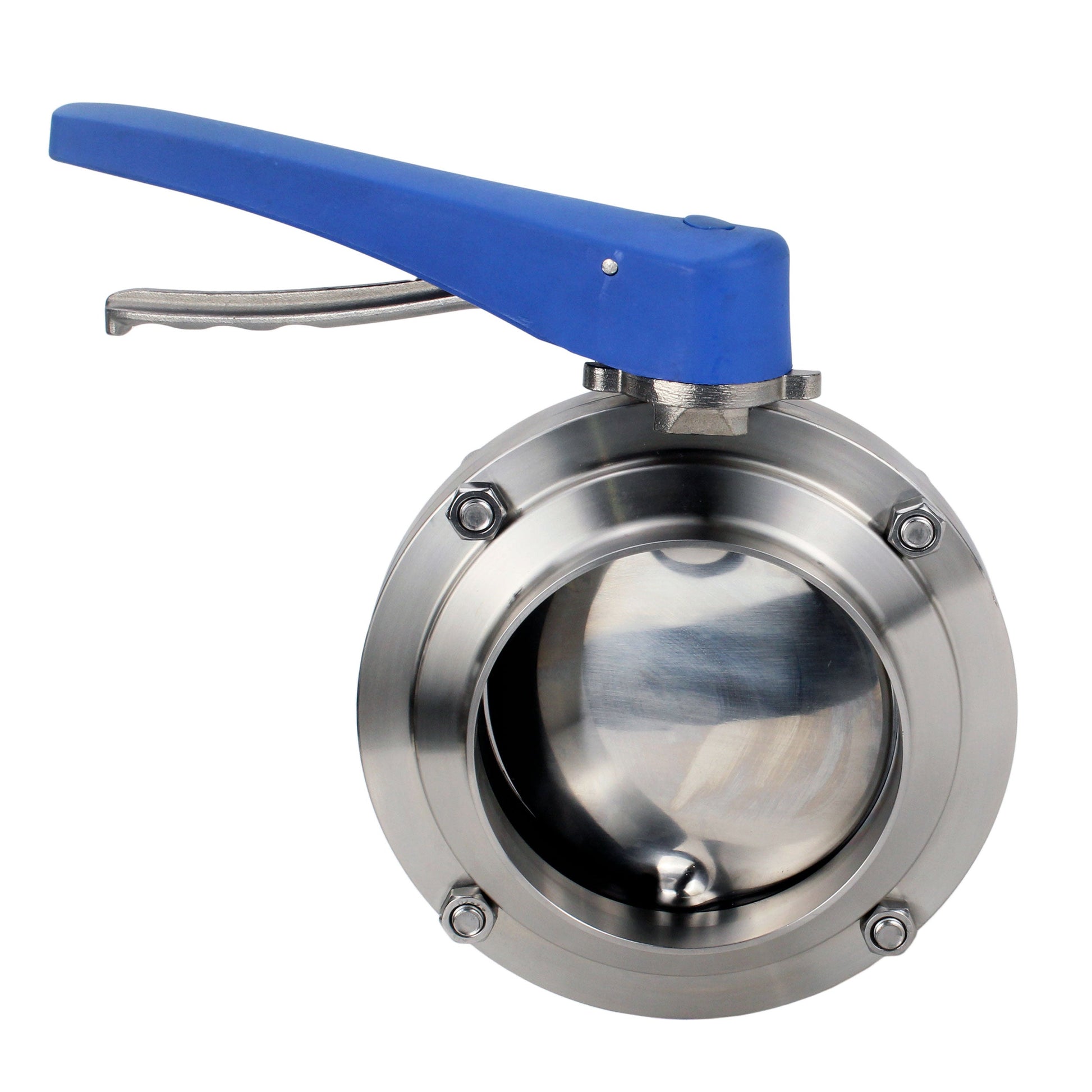

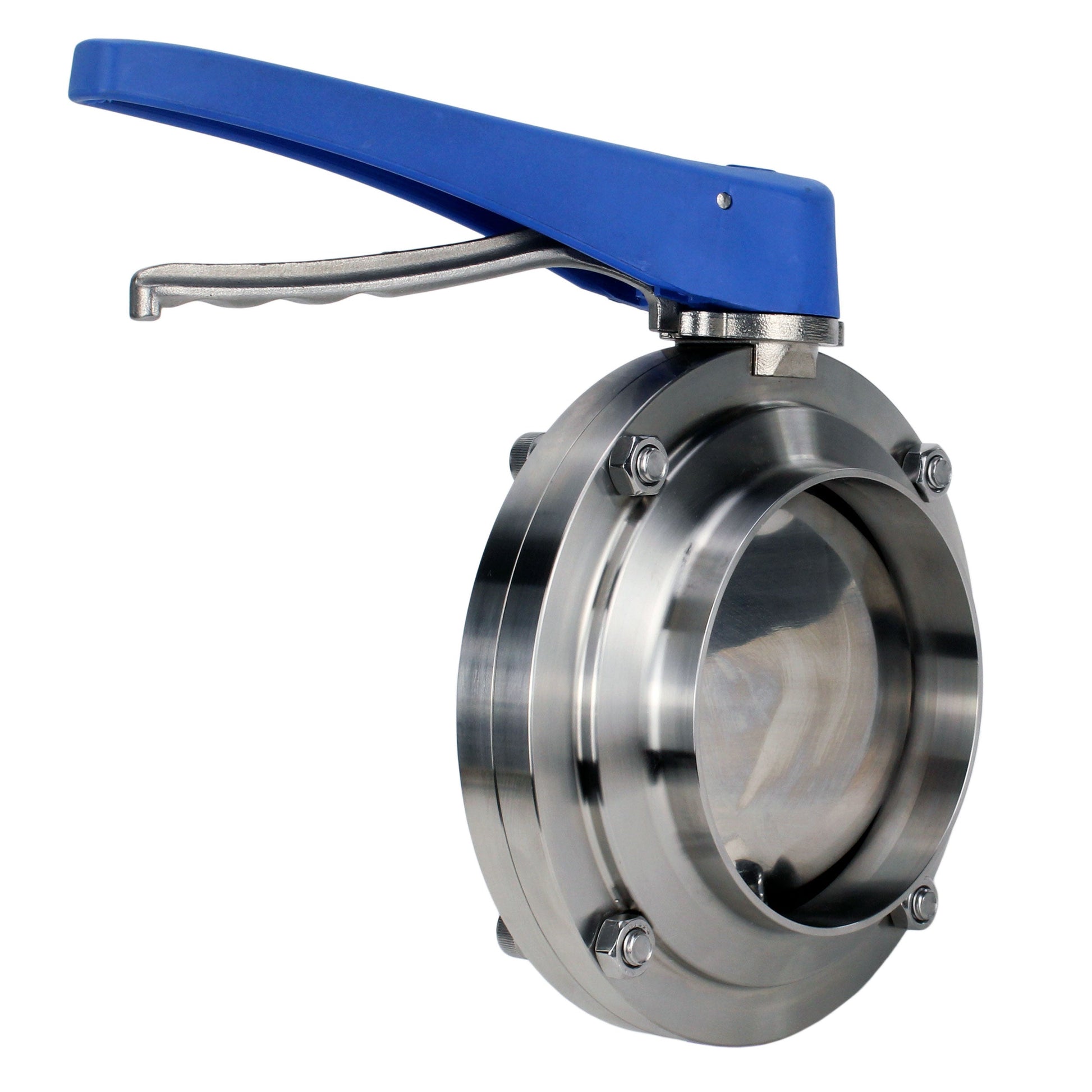

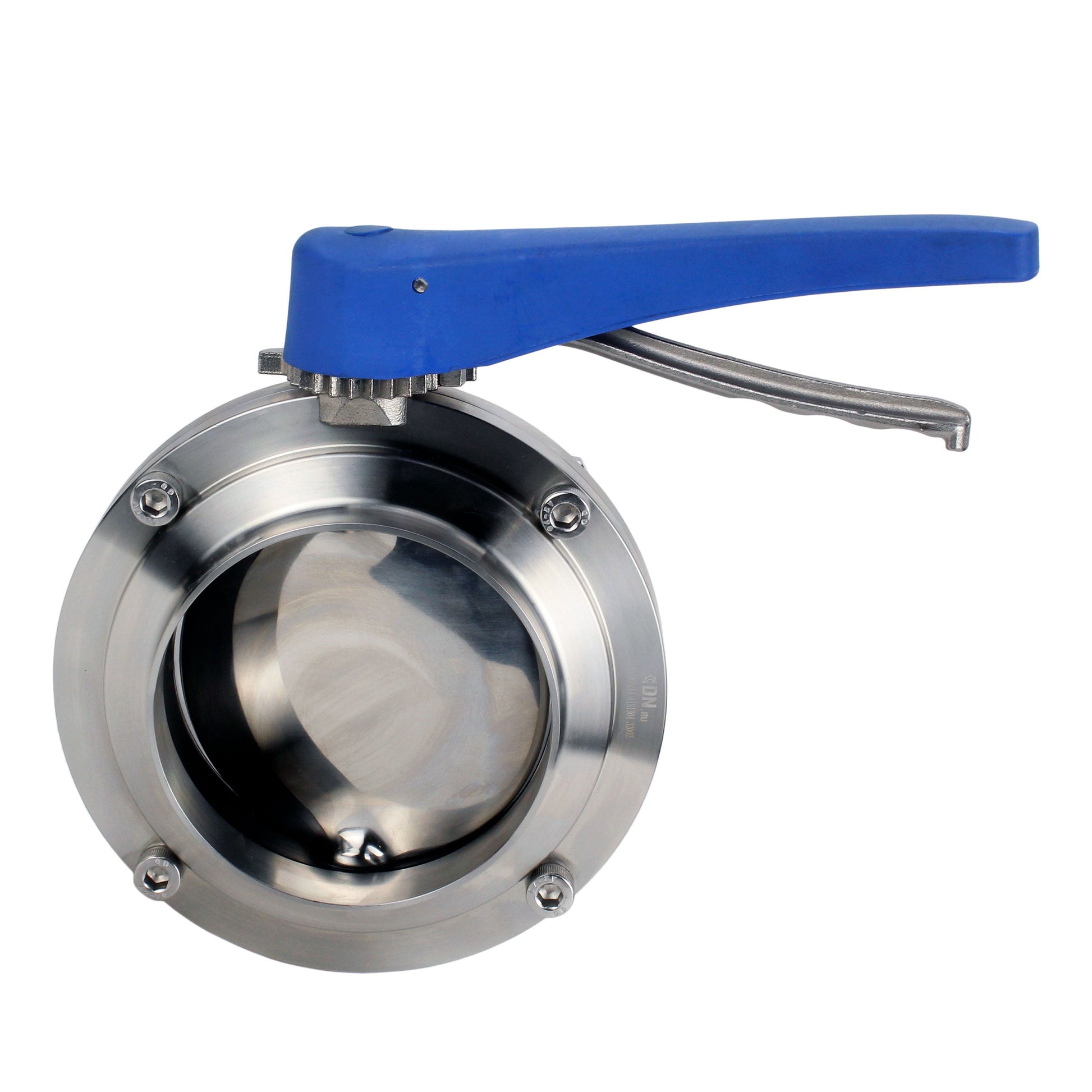

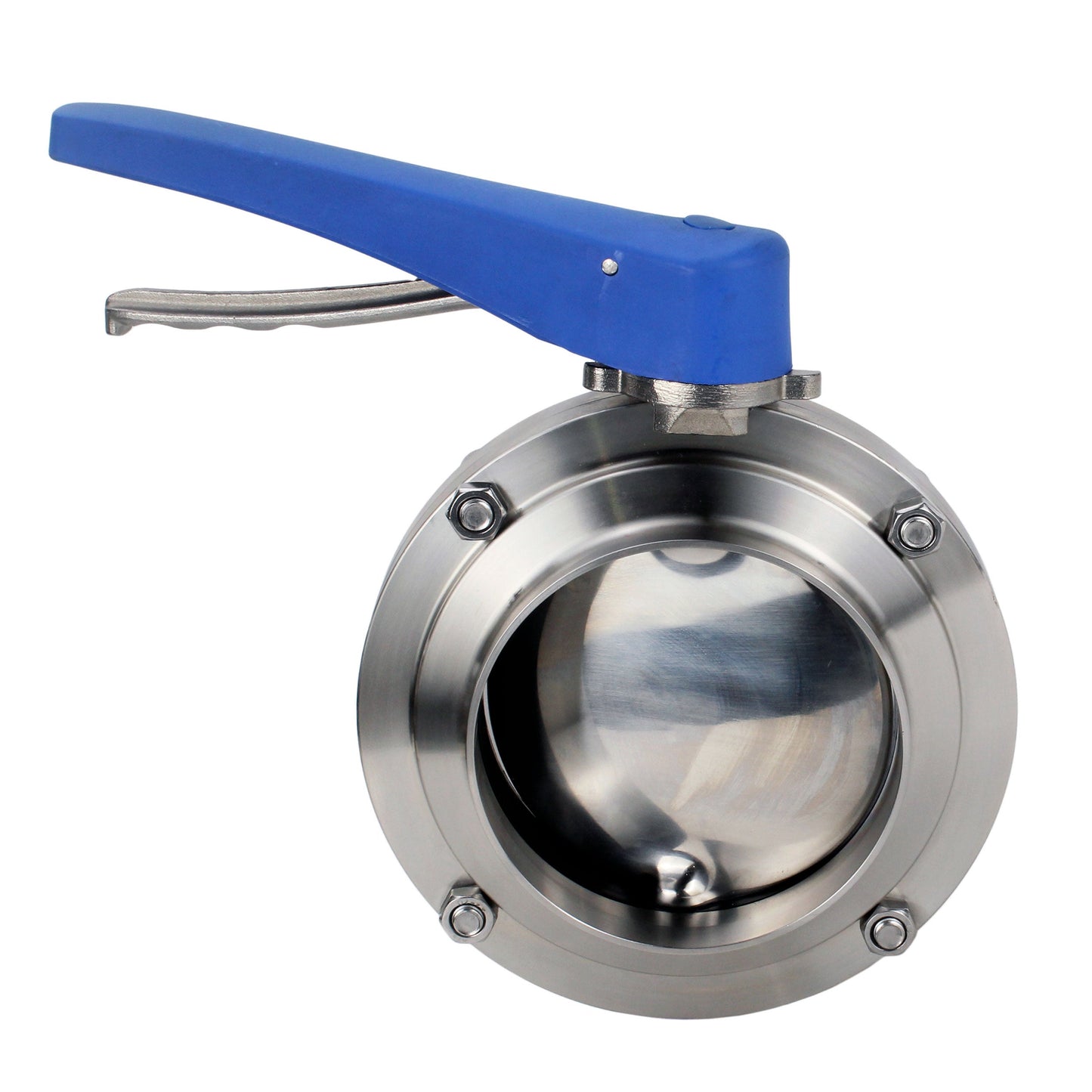

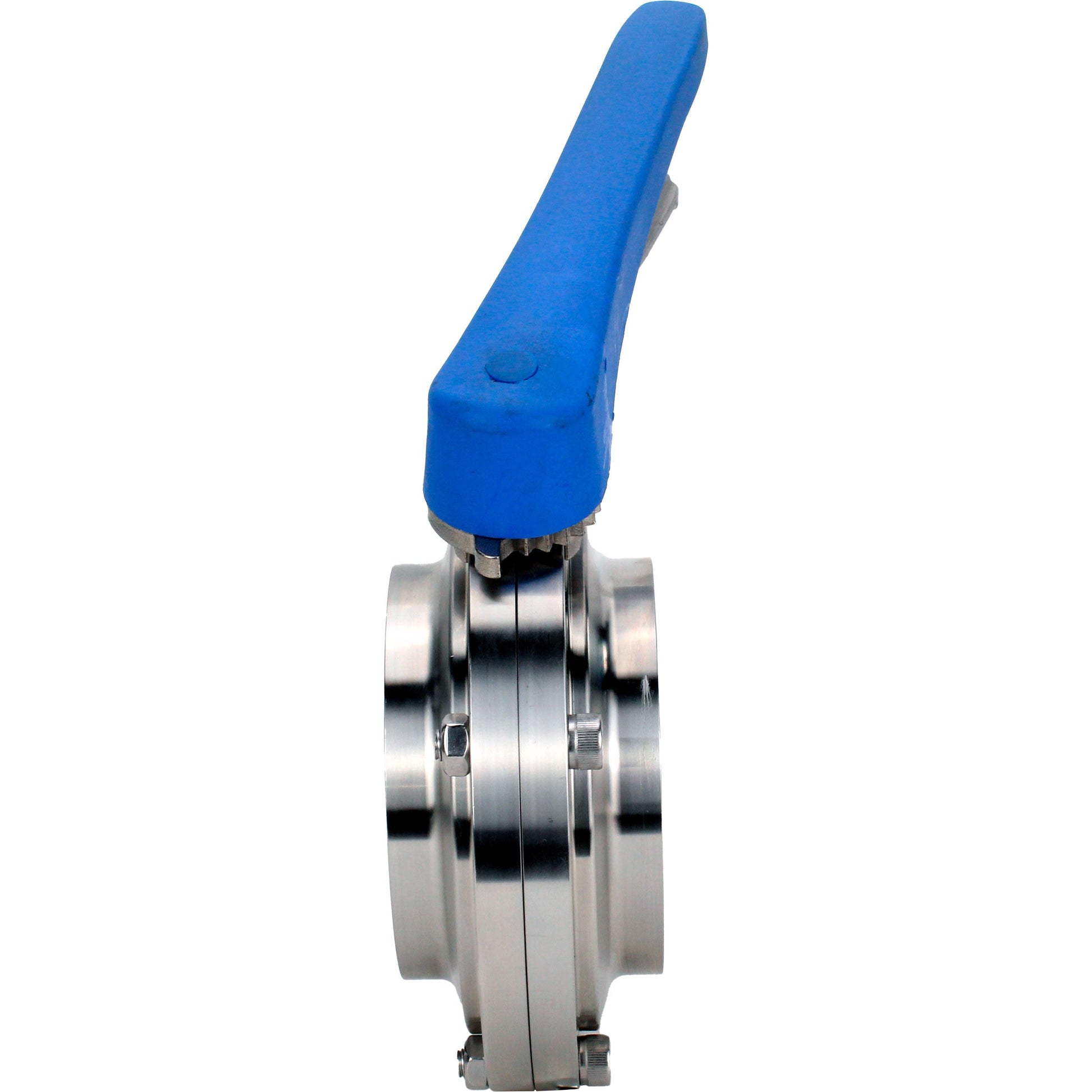

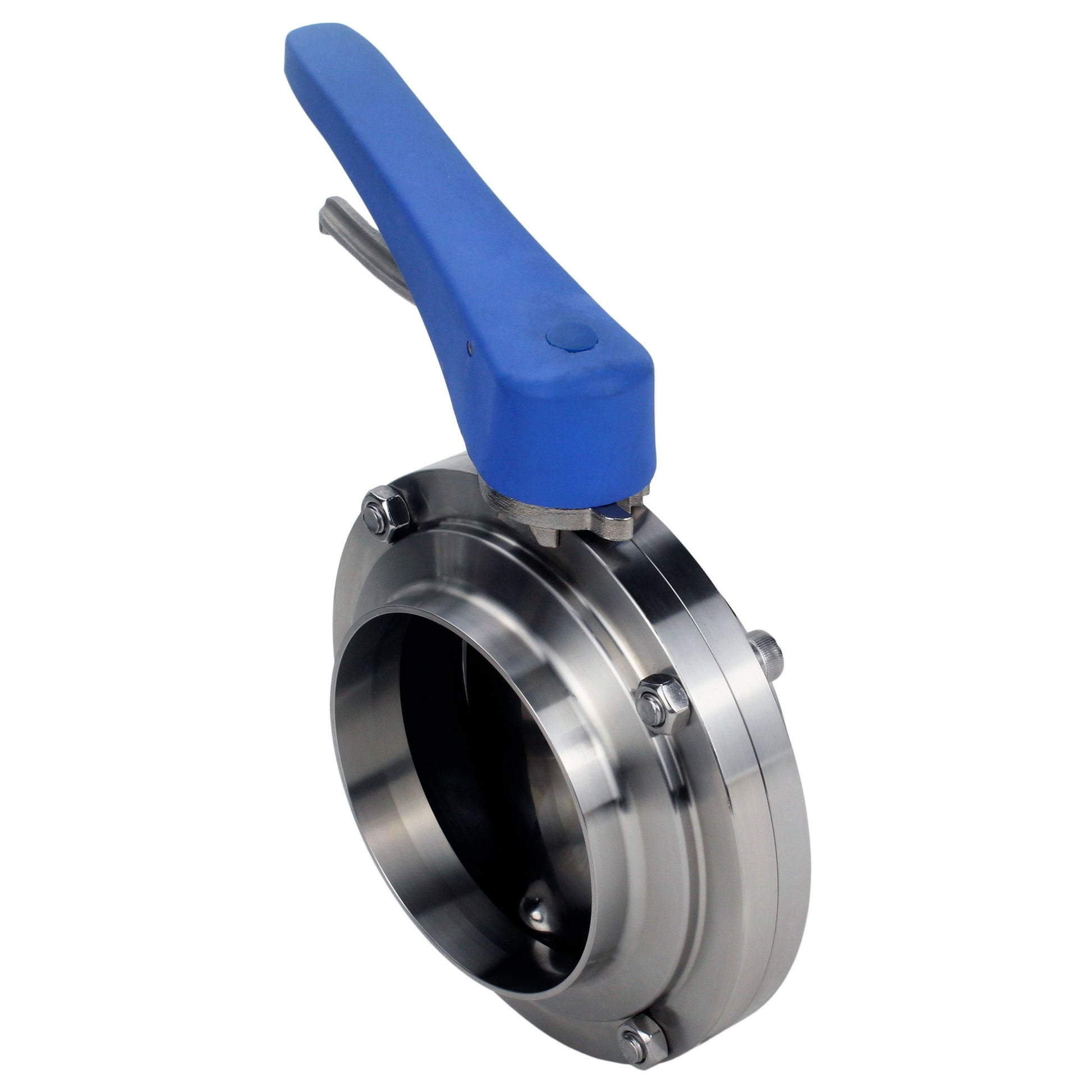

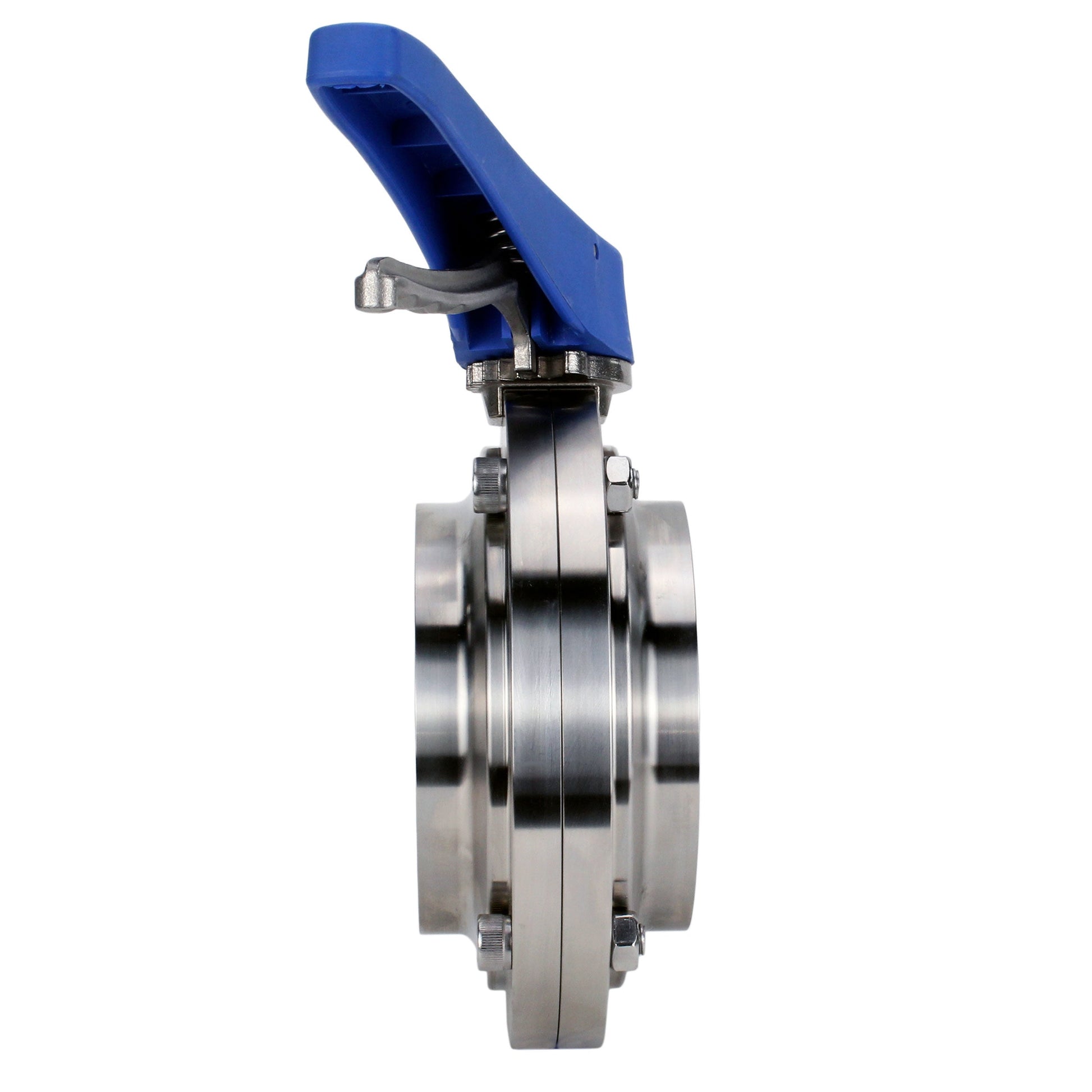

Características técnicas de las válvulas de mariposa DNOVA WBV3131E-2W-WH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, soldada, con maneta.
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del entorno de trabajo | de -20 a +135 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | para soldar |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Garantizar | 12 meses |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131E-2W-WH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, soldada, con maneta
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131E-2W-WH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, soldada, con maneta
| Diámetro | Re, mm | t, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8x8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8x8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8x8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10x10 |
| DN65 | 70 | 2.0 | 124 | 56 | 113 | 144 | 10x10 |
| DN80 | 85 | 2.0 | 139 | 60 | 123.5 | 160 | 10x10 |
| DN100 | 104 | 2.0 | 159 | 64 | 133.5 | 160 | 10x10 |
B
B
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3131E-2W-WH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, soldada, con manija
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Unidad rotatoria | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
Esquema de materiales de válvulas de mariposa DNOVA WBV3131E-2W-WH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, soldada, con maneta
