The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
B
B

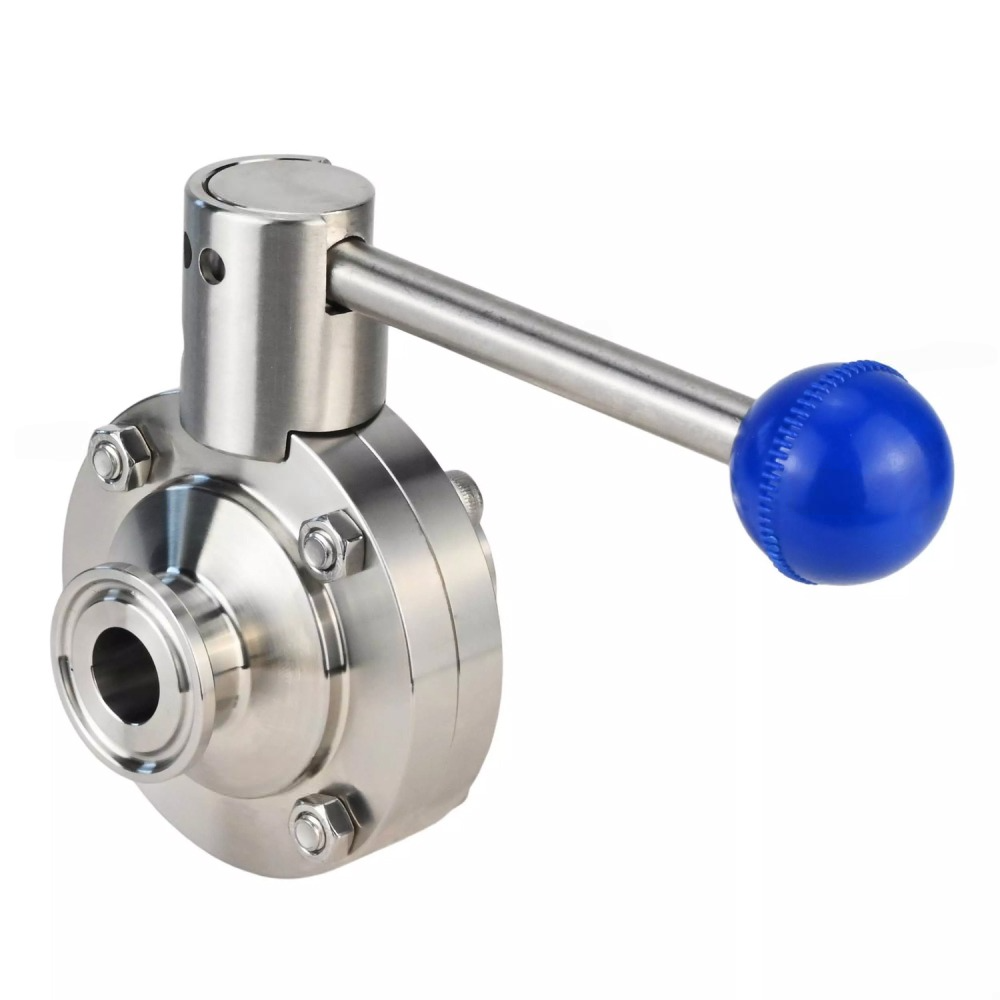

Características técnicas de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, material del disco - acero inoxidable AISI 304, junta - EPDM, manija:
| Característica | Valor |
| Tipo de válvula de mariposa | Disco |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del medio de trabajo | -20 a +135 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | Abrazadera |
| Tipo de control | Manual (manija, caja de cambios) |
| País del fabricante | Porcelana |
| Garantía | 12 meses |
Dimensiones generales y de instalación de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: EPDM, manija:
| Diámetro | Re, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
B
Materiales de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, material del disco - acero inoxidable AISI 304, junta - EPDM, manija:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | Acero inoxidable 304 |
| 2 | Unidad giratoria | Acero inoxidable 304 |
| 3 | Desct | Acero inoxidable 304 |
| 4 | Sello | EPDM |
| 5 | Tuerca | acero |
| 6 | Tornillo | acero |
| 7 | Enchufar | Plástico ABS |
B
- Body material
- acero inoxidable AISI 304
- Maximum allowable temperature
- 135 °C
- Connection type
- abrazadera
- Control type
- manejar
- Nominal pressure
- 10 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 304
- Country of origin
- Porcelana
