The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El actuador manual de doble vuelta con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de control manual.
El interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de la válvula de la tubería. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV, es posible transmitir información sobre la posición de las válvulas de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1631N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, sello: NBR, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-510N EX:
| Diámetro nominal DN, mm | 50-150 |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | NBR - -10 a +90 EPDM - -20 a +150 |
| Medio de trabajo | NBR - agua, aceites minerales, hidrocarburos, aceites, grasas EPDM - agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios. impurezas de aceite y grasa, otros entornos material neutral |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido QT450 |
| Material del disco | hierro fundido QT450 / acero inoxidable 304 |
| Material del sello | NBR / EPDM |
| Vida útil, años | 10 |

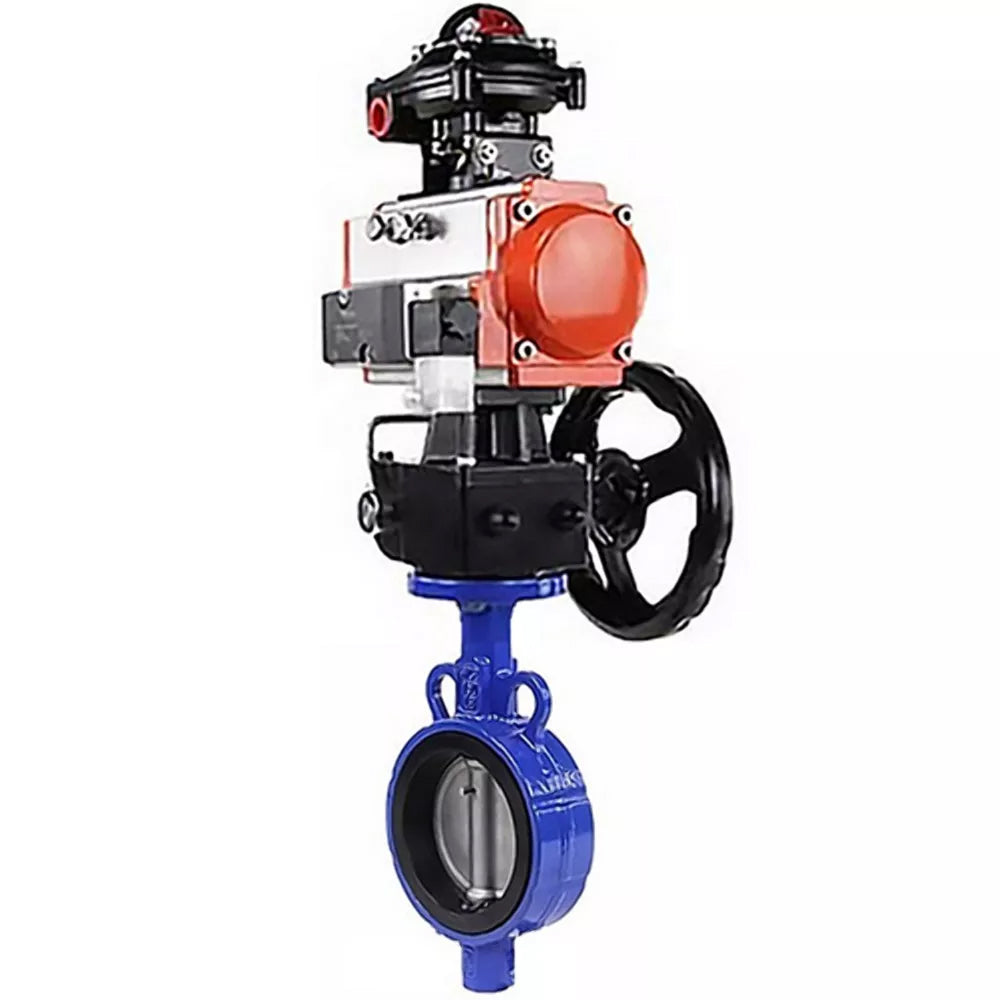

Válvulas de mariposa WBV1631N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - NBR, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-510N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1631N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - NBR, con actuador neumático de doble efecto PA-DA, volante MON, LSU APL-510N EX:
| DN | Mmm | A, mm | E, mm | Alto 1, mm |
| 50 | 203 | 174 | 89 | 120 |
| 65 | 224 | 174 | 89 | 120 |
| 80 | 248 | 216 | 109 | 133 |
| 100 | 277.5 | 216 | 109 | 133 |
| 125 | 317.5 | 279 | 134 | 180 |
| 150 | 354.5 | 279 | 134 | 180 |
Válvulas de mariposa WBV1631N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, sello - NBR, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-510N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV1631N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - NBR, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-510N EX:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | acero inoxidable AISI 304 |
| 3 | Junta del asiento | NBR |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1631N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, sello - NBR, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-510N EX
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos del volante MON:
| Nombre | Valor |
| Versión climática | U, UHL, T, OM |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
Doblador manual MON
B
B
Dimensiones y dimensiones del volante MON:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| b1, mm | 14 | 17 | 22 | 27 |
| N, mm | 22 | 22 | 28 | 32 |
| b2, mm | 14 | 17 | 22 | 27 |
| Mmm | 16 | 18 | 22 | 30 |
| D1, mm | Г˜50 | G70 | G102 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2, mm | G70 | G102 | G125 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 | 129x129 |
| D3, mm | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4, mm | G70 | G102 | G125 | G140 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
| A, mm | 90 | 125 | 140 | 188.5 |
| B, mm | 55 | 64 | 71 | 93 |
| °C, mm | G˜88 | G110 | G129 | G174 |
| F, mm | 115 | 135 | 166 | 202 |
| T, mm | 44 | 62.5 | 70 | 94 |
| Y, mm | 145 | 178 | 212 | 280 |
| Mmm | 120 | 133 | 180 | 195 |
| Tamaño pequeño | 53 | 56.5 | 68.7 | 84 |
| K, mm | 10 | 13 | 12.5 | 15 |
| Г˜ volante, mm | 180 | 200 | 280 | 320 |
Boceto de dimensiones y dimensiones del volante MON
B
B
Materiales del volante MON:
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Muelle de fijación | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (varilla principal) | Acero 304 |
| 7 | Alojamiento | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Unidad de engranajes | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
Materiales del volante
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 90 °C
- Connection type
- brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- acero inoxidable AISI 304
- Explosion-proof
- Sí
- Torque
- 24,2 Nm
- Manual override
- volante
- Limit switches
- Sí
- Feedback sensor
- Interruptores de límite
- Control signal
- ENCENDIDO/APAGADO
- Supply voltage
- 220 V
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
