Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El actuador manual de doble vuelta con engranaje helicoidal HDM y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de control manual.
B
B

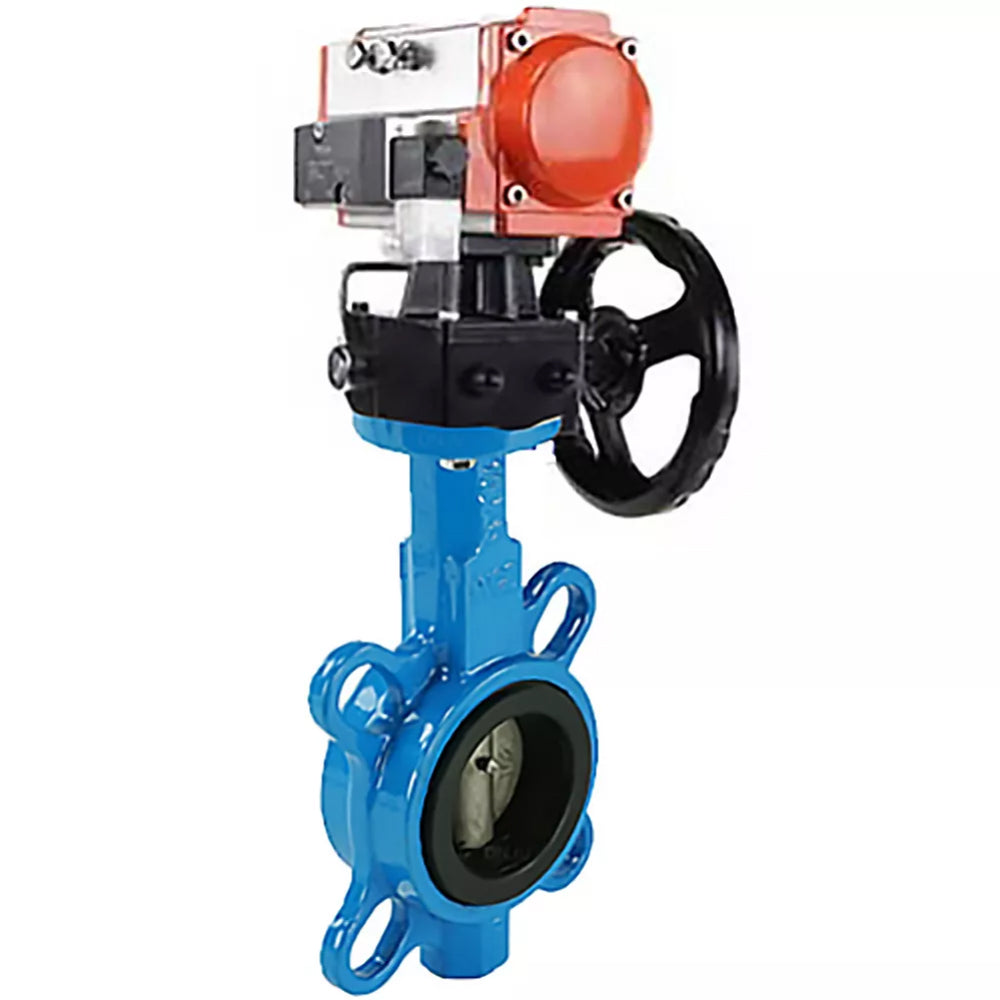

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1631E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, junta: EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON:
| Diámetro nominal DN, mm | 50-150 |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | NBR - -10 a +90 EPDM - -20 a +150 |
| Medio de trabajo | NBR - agua, aceites minerales, hidrocarburos, aceites, grasas EPDM - agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios. impurezas de aceite y grasa, otros entornos material neutral |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido QT450 |
| Material del disco | hierro fundido QT450 / acero inoxidable 304 |
| Material del sello | NBR / EPDM |
| Vida útil, años | 10 |
Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON:
| DN | Mmm | A, mm | E, mm | Alto 1, mm |
| 50 | 203 | 174 | 89 | 120 |
| 65 | 224 | 174 | 89 | 120 |
| 80 | 248 | 216 | 109 | 133 |
| 100 | 277.5 | 216 | 109 | 133 |
| 125 | 317.5 | 279 | 134 | 180 |
| 150 | 354.5 | 279 | 134 | 180 |
Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON
B
B
Materiales de las válvulas de mariposa DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | acero inoxidable AISI 304 |
| 3 | Junta del asiento | EPDM |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, volante MON
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos de la válvula neumática 4V320-08 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-08 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:
| Modelo de válvula neumática | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Esquema de dimensiones y dimensiones de la válvula neumática 4V320-08 220V
B
B
Parámetros técnicos del volante MON:
| Nombre | Valor |
| Versión climática | U, UHL, T, OM |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
Doblador manual MON
B
B
Dimensiones y dimensiones del volante MON:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| b1, mm | 14 | 17 | 22 | 27 |
| N, mm | 22 | 22 | 28 | 32 |
| b2, mm | 14 | 17 | 22 | 27 |
| Mmm | 16 | 18 | 22 | 30 |
| D1, mm | Г˜50 | G70 | G102 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2, mm | G70 | G102 | G125 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 | 129x129 |
| D3, mm | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4, mm | G70 | G102 | G125 | G140 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
| A, mm | 90 | 125 | 140 | 188.5 |
| B, mm | 55 | 64 | 71 | 93 |
| °C, mm | G˜88 | G110 | G129 | G174 |
| F, mm | 115 | 135 | 166 | 202 |
| T, mm | 44 | 62.5 | 70 | 94 |
| Y, mm | 145 | 178 | 212 | 280 |
| Mmm | 120 | 133 | 180 | 195 |
| Tamaño pequeño | 53 | 56.5 | 68.7 | 84 |
| K, mm | 10 | 13 | 12.5 | 15 |
| Г˜ volante, mm | 180 | 200 | 280 | 320 |
Boceto de dimensiones y dimensiones del volante MON
B
B
Materiales del volante MON:
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Muelle de fijación | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (varilla principal) | Acero 304 |
| 7 | Alojamiento | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Unidad de engranajes | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
Materiales del volante
B
