The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la BCV, es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1631E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, 4V320-08 220V, LSU APL-510N EX:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo, В°C | de -20 a +150 |
| Solicitud | suministro de agua, suministro de calor |
| Conexión a tubería | Entre bridas (orejetas roscadas) |
| Tipo de puerta | disco giratorio |
| Tipo de control | actuador neumático |
| País del fabricante | Porcelana |

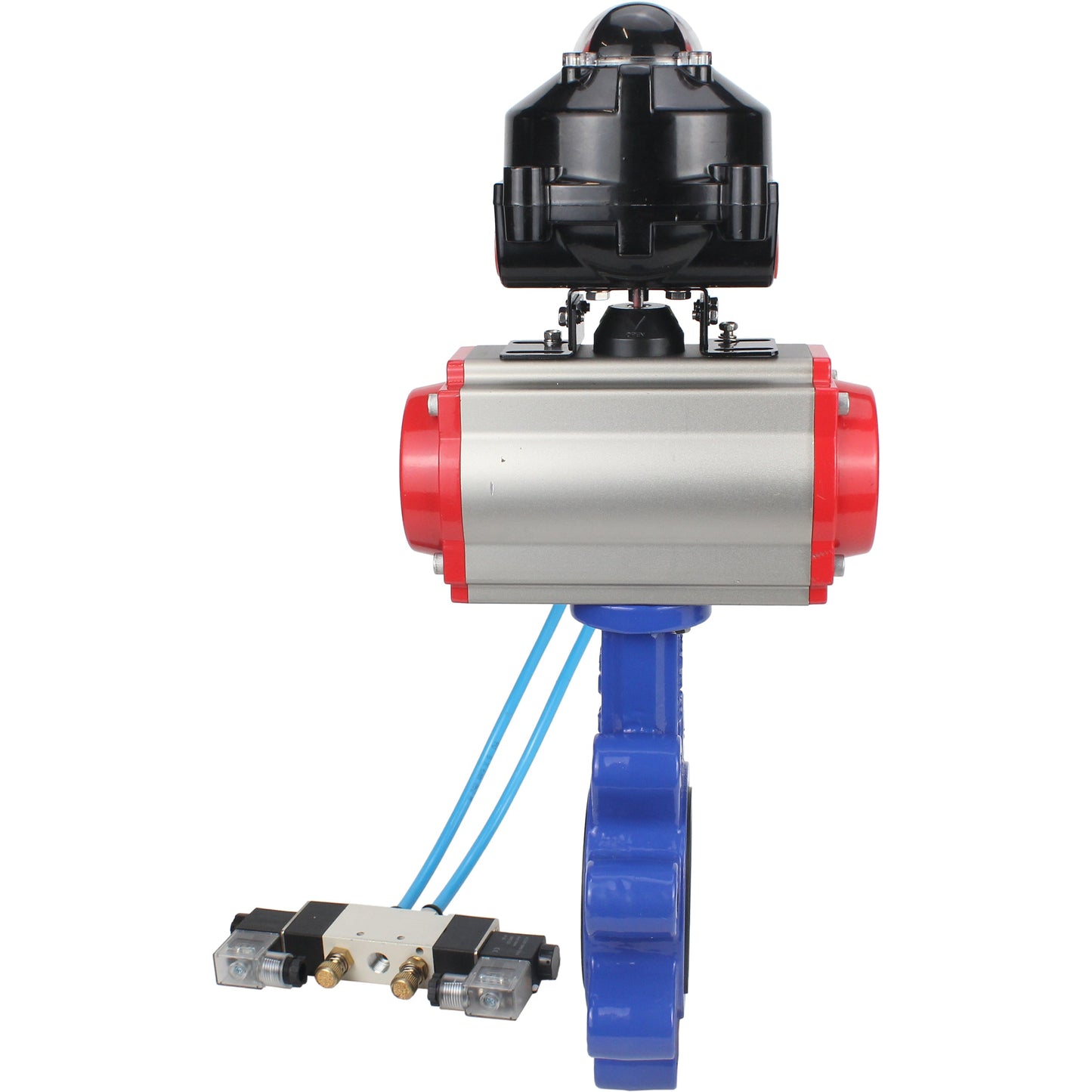

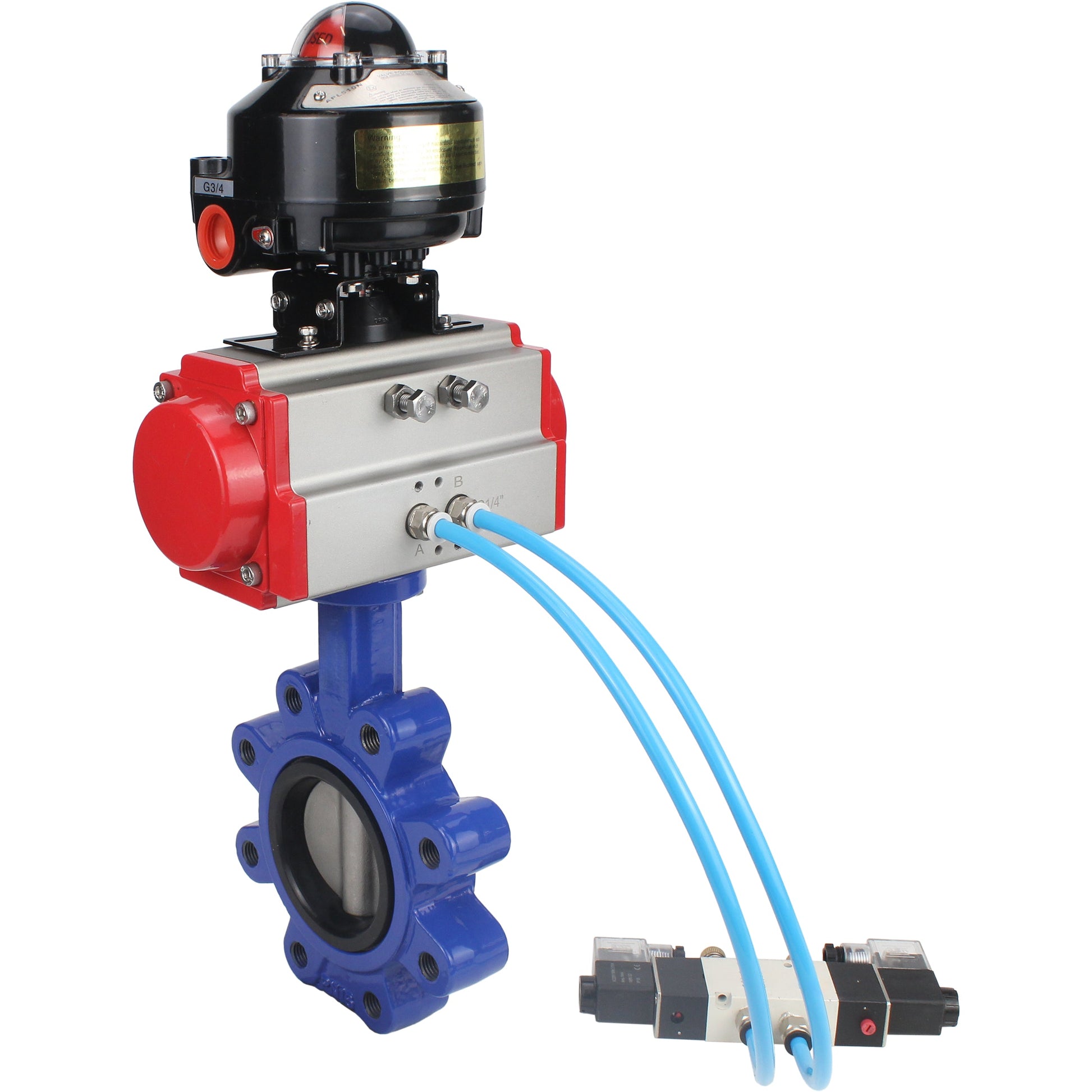

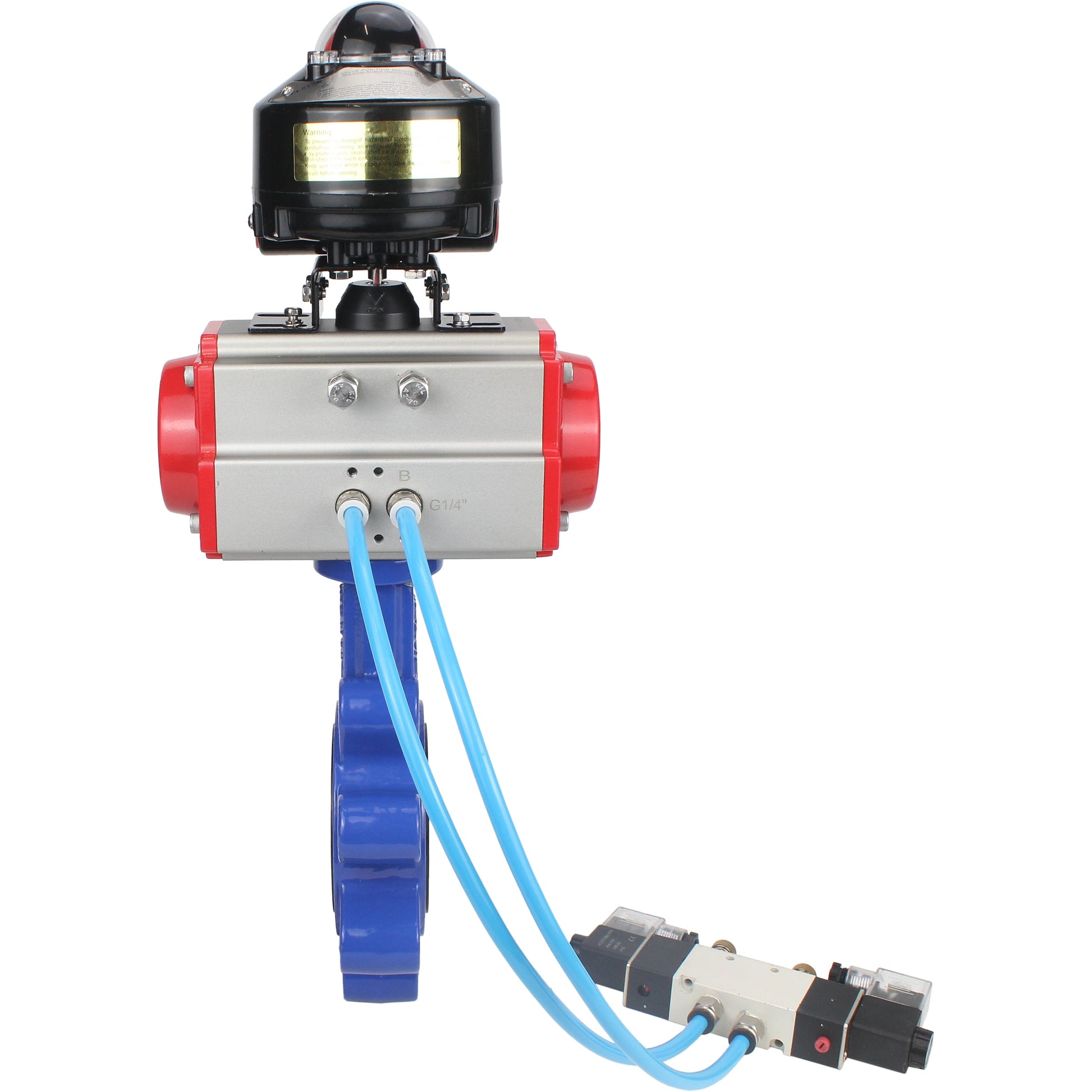

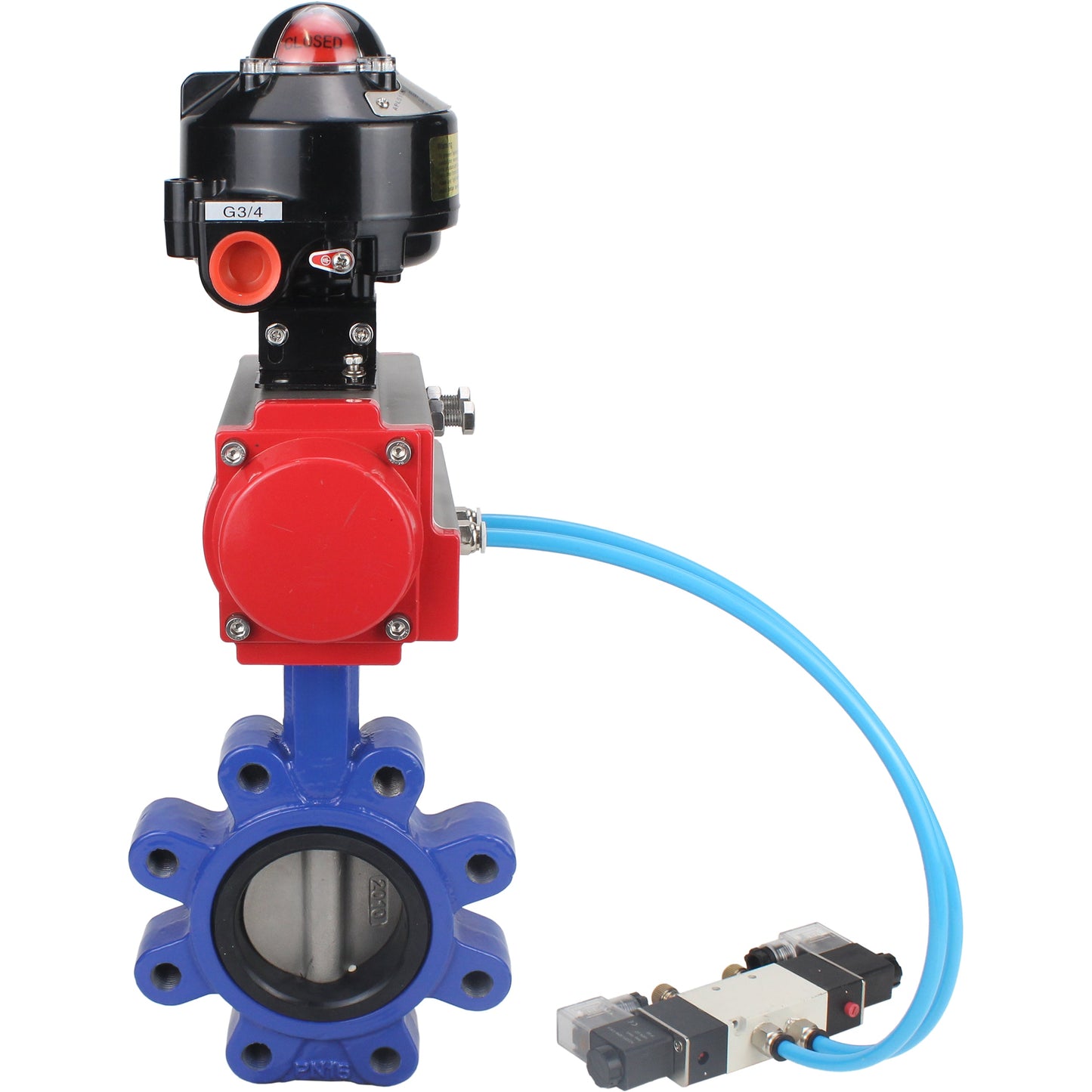

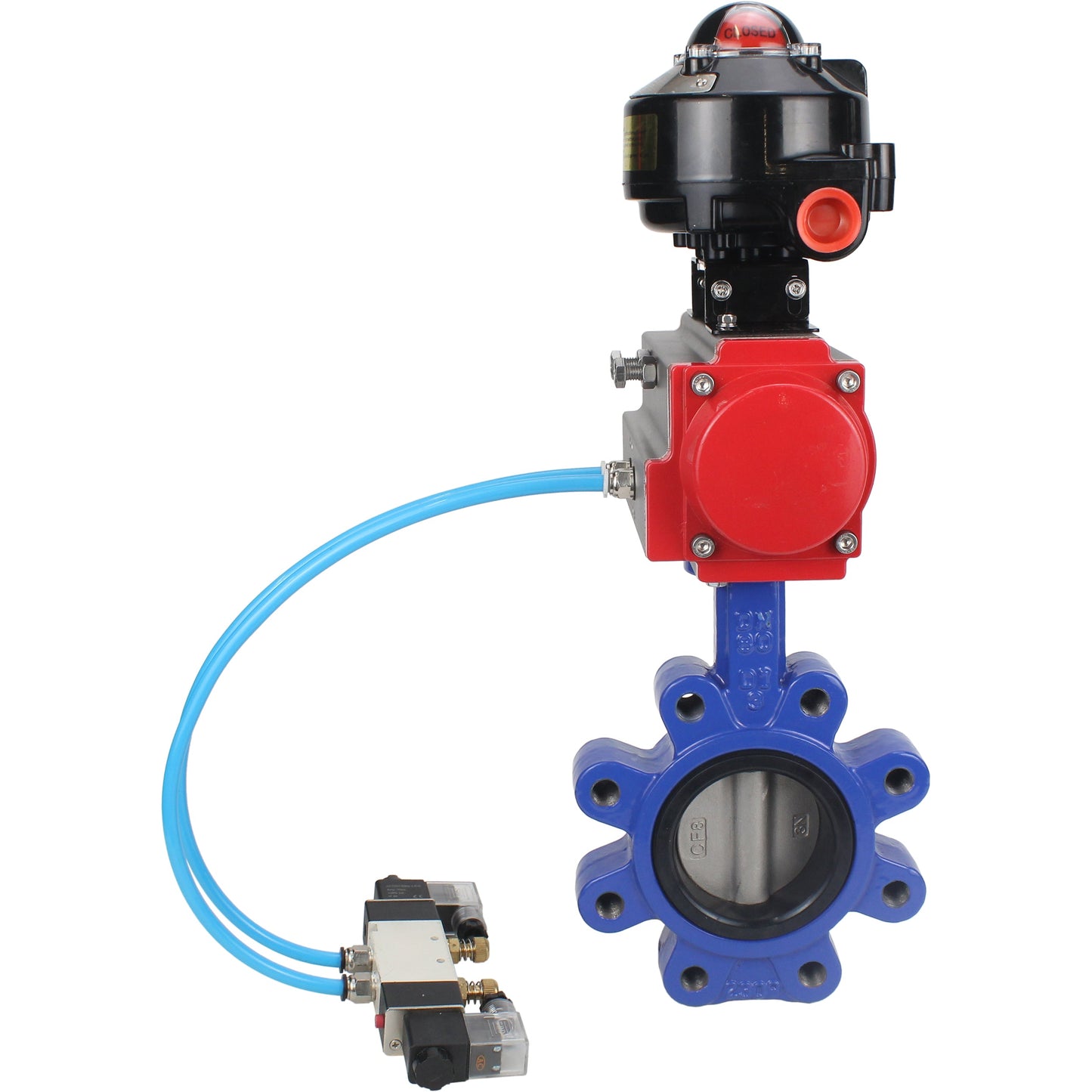

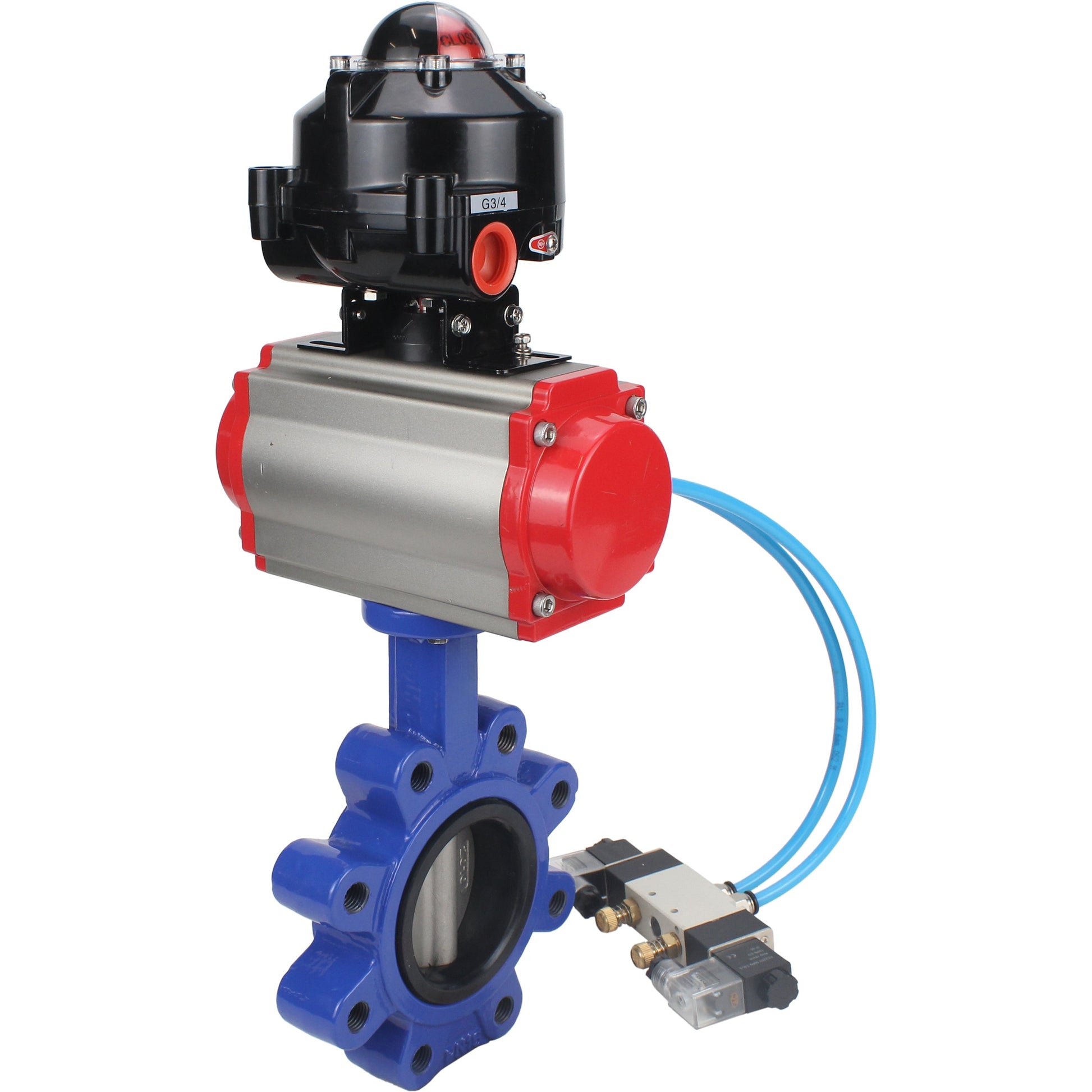

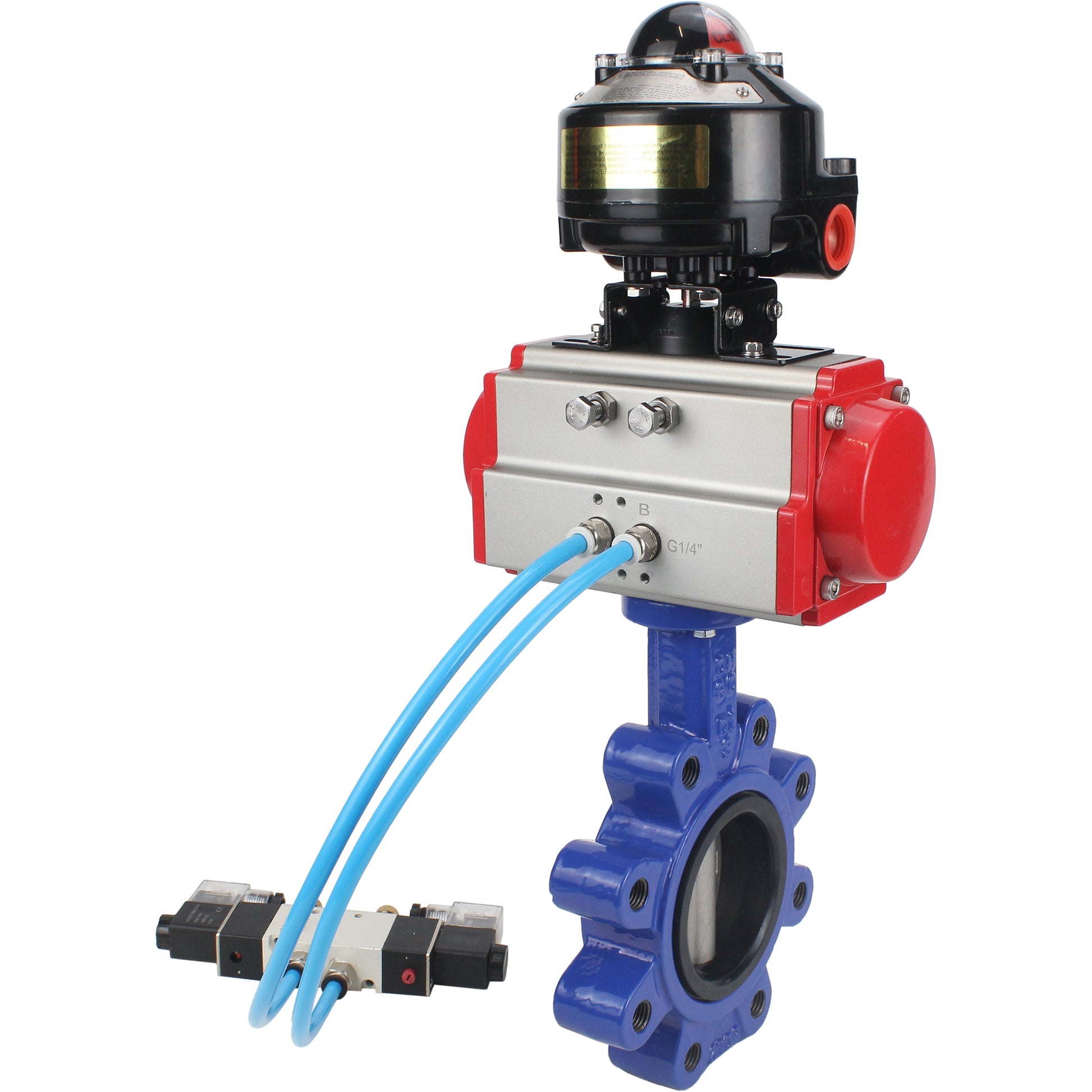

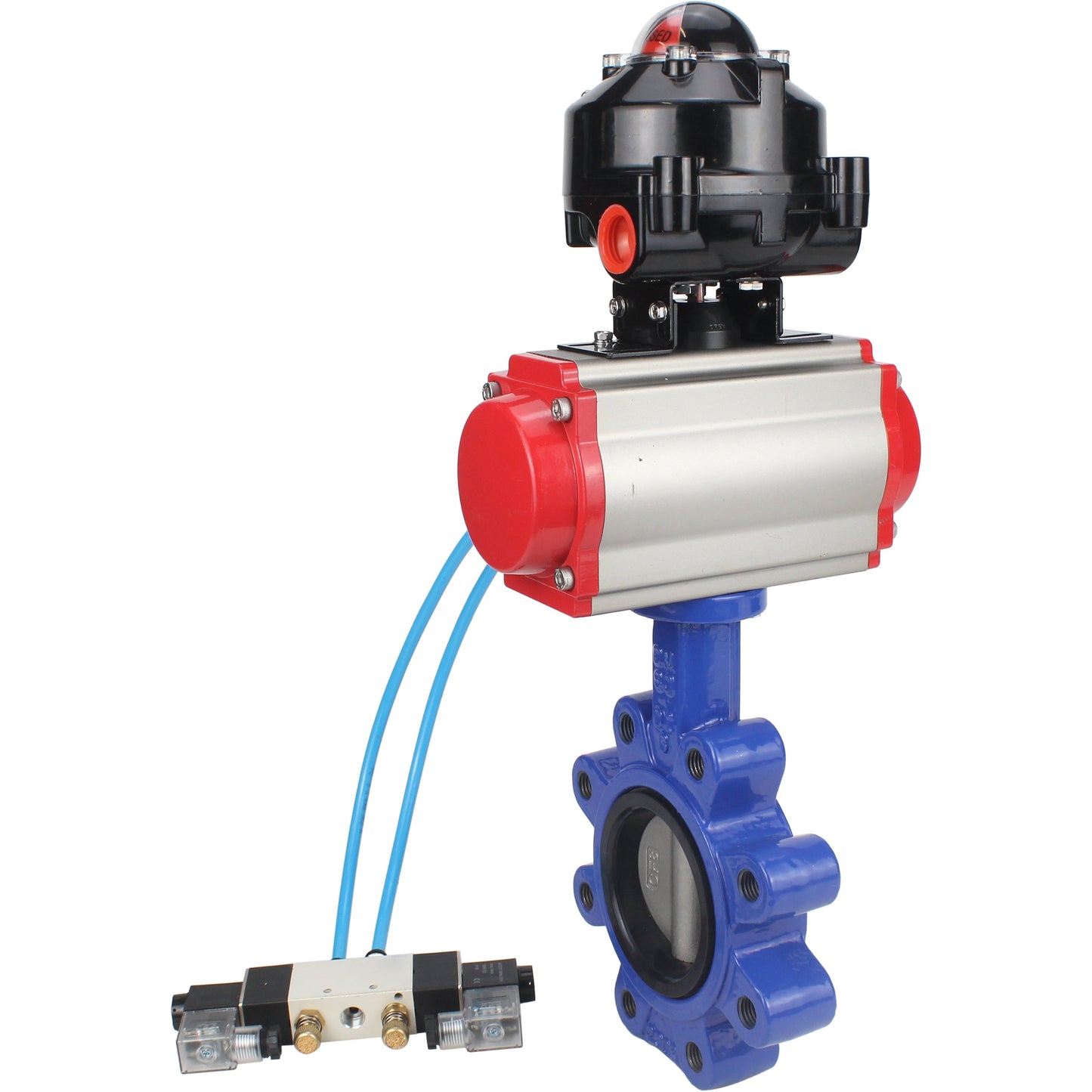

Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, 4V320-08 220 V, LSU APL-510N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-SA con muelles de retorno, 4V320-08 220V, LSU APL-510N EX:
| DN | Mmm | A, mm | E, mm |
| 50 | 203 | 216 | 109 |
| 65 | 224 | 279 | 134 |
| 80 | 248 | 279 | 134 |
| 100 | 277.5 | 308 | 157 |
| 125 | 317.5 | 405 | 174 |
| 150 | 354.5 | 465 | 199 |
Boceto Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, 4V320-08 220 V, LSU APL-510N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-SA con muelles de retorno, 4V320-08 220V, LSU APL-510N EX:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | acero inoxidable AISI 304 |
| 3 | Junta del asiento | EPDM |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-SA con resortes de retorno, 4V320-08 220V, LSU APL-510N EX
B
B
Datos técnicos de los actuadores neumáticos PA-SA
| Diseño | con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
B
B
Materiales de las piezas del actuador neumático PA-SA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Boceto de material del actuador neumático PA-SA
B
B
Parámetros técnicos de la válvula neumática 4V320-08 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-08 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:
| Modelo de válvula neumática | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
Unidades de interruptores de límite a prueba de explosiones APL-510N EX
B
B
Dimensiones generales y de instalación de las unidades de interruptores de límite a prueba de explosiones APL-510N EX:
| A, mm | 118 |
| B, mm | 118 |
| C, mm | 138.4 |
| Re, mm | 17 |
| E, mm | 19 |
| F, mm | 7 |
| G, mm | 3 |
| Mmm | 4 |
| Yo, mm | 59 |
| J, mm | 59 |
| K, mm | 59 |
| Largo, mm | 59 |
| Mmm | 121.4 |
| d1, mm | 50 |
| d2, mm | 5 |
Esquema de dimensiones de las unidades de interruptores de límite a prueba de explosiones APL-510N EX
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 150 °C
- Connection type
- Entre bridas (terminales roscadas)
- Control type
- Actuador neumático
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Explosion-proof
- Sí
- Manual override
- No
- Limit switches
- Sí
- Control signal
- ENCENDIDO/APAGADO
- Supply voltage
- 220 V
- Type of pneumatic actuator
- con resortes de retorno
- Angle of rotation
- 90°
- Country of origin
- Porcelana
