Descripción

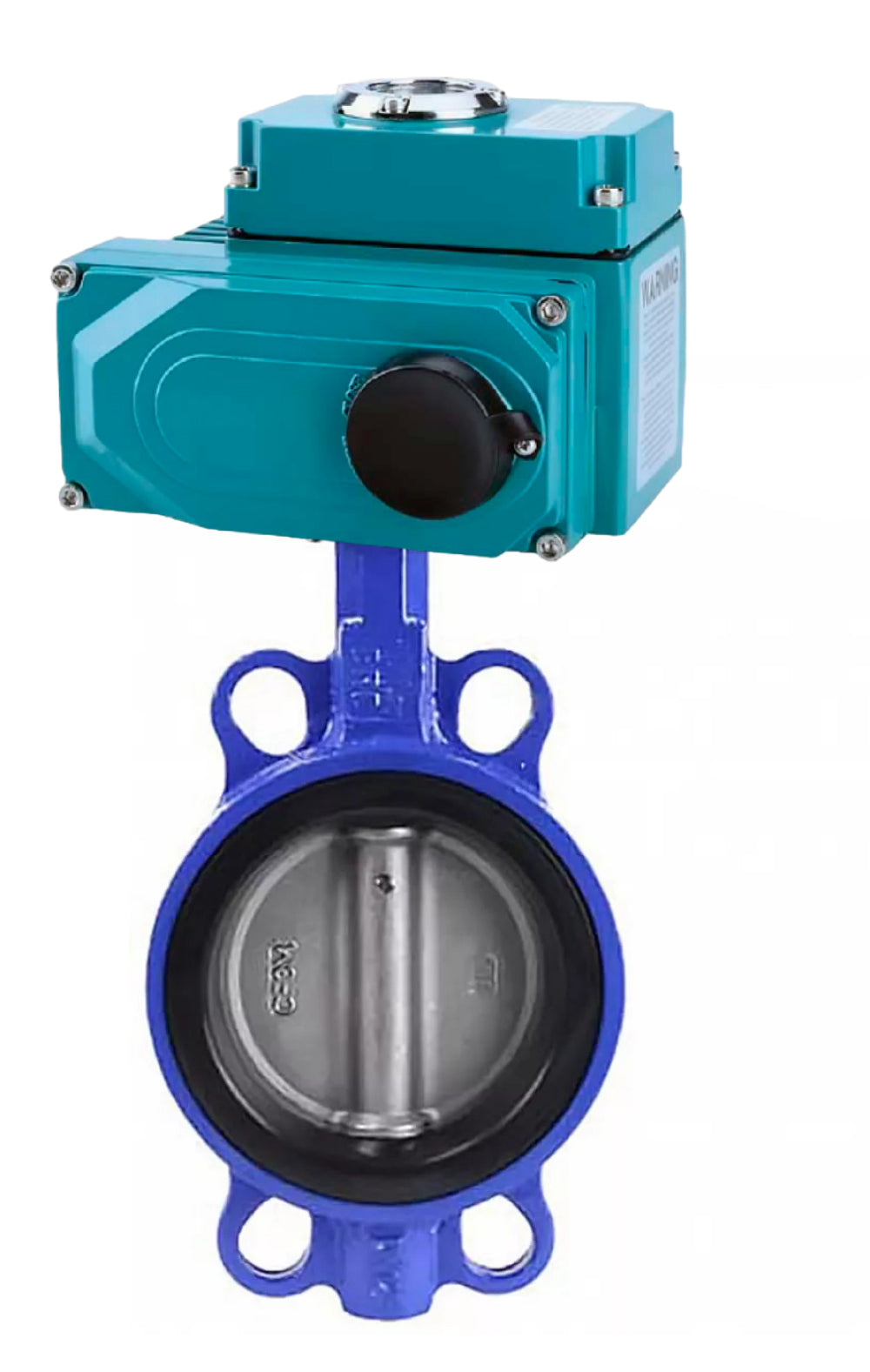

Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA QT-N-020EM-O1-24VDC-U1 HARK con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1631E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador eléctrico QT-N-020EM-O1-24VDC-U1 HARK:
|
Diámetro nominal DN, mm |
50–150 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +150 |
|
Medio de trabajo |
Agua fría y caliente, aire sin aceite ni grasa, otros medios neutros al material. |
|
Dirección del flujo |
Bidireccional |
|
Clase de estanqueidad |
Clase A |
|
Conexión a tubería |
Entrebridas |
|
Material del cuerpo |
Hierro fundido QT450 |
|
Material del disco |
Acero inoxidable 304 |
|
Material del sello |
EPDM |
|
Vida útil, años |
10 |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-020EM-O1-24VDC-U1 HARK:
|
DN |
Modelo |
Tamaño, mm |
|||||
|
A |
B |
do |
D |
Nuevo Méjico |
Yo |
||
|
65 |
QT-N-020EMT |
77.5 |
146.5 |
46 |
145 |
4-M16 |
241.8 |
|
80 |
92 |
156 |
46 |
160 |
8-M16 |
241.8 |
|
|
100 |
109 |
168.5 |
52 |
180 |
8-M16 |
241.8 |
|
|
125 |
127 |
190.5 |
56 |
210 |
8-M16 |
241.8 |
|
|
150 |
141 |
213.5 |
56 |
240 |
8-M16 |
241.8 |
|
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1631E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-020EM-O1-24VDC-U1 HARK:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Acero inoxidable 304 |
|
3 |
Junta del asiento |
EPDM |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Características técnicas de los actuadores eléctricos DNOVA:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tipo de motor |
Asincrónico |
|
Ángulo de rotación, В° |
90±5 |
|
Material del cuerpo |
Aleación de aluminio con recubrimiento de polvo epoxi. |
|
Material del eje |
Acero aleado |
|
Tensión de alimentación |
24 V/CC |
|
Entrada de cables |
Prensaestopas sellado 2xM18 |
|
Tipo de conexión |
ISO 5211 |
|
Mecanismo de autobloqueo |
Tornillo sin fin y engranaje sin fin autoblocante |
|
Apagado automático |
2 finales de carrera (posiciones abierto/cerrado y en caso de atasco) |
|
Protección térmica |
Activación a 120 °C ± 5 °C |
|
Clase de aislamiento |
F |
|
Límite de rotación del eje de salida mecánico |
2 topes externos ajustables |
|
Clasificación de protección |
IP67 |
|
Nivel de ruido, dB |
50 |
|
Potencia del calentador, W |
5 |
|
Temperatura ambiente, В°C |
De -20 a +70 |
|
Humedad ambiental |
≤ 95% (a 25 °C) |
|
Protección a prueba de explosiones |
No |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Tamaño, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño del tallo, cuadrado | |
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
B
Diagrama de dispositivo de los actuadores DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
|
- |
Nombre |
|
1 |
Indicador de posición |
|
2 |
Cubierta superior |
|
3 |
Placa de control |
|
4 |
Condensador |
|
5 |
Accionamiento de seguidores de levas |
|
6 |
Eje de salida con engranaje helicoidal |
|
7 |
Cuerpo |
|
8 |
Limitadores de recorrido del eje de salida |
|
9 |
Eje sin fin |
|
10 |
Motor eléctrico |
|
11 |
Caja de cambios |
|
12 |
Tapa de la caja de cambios |
B
