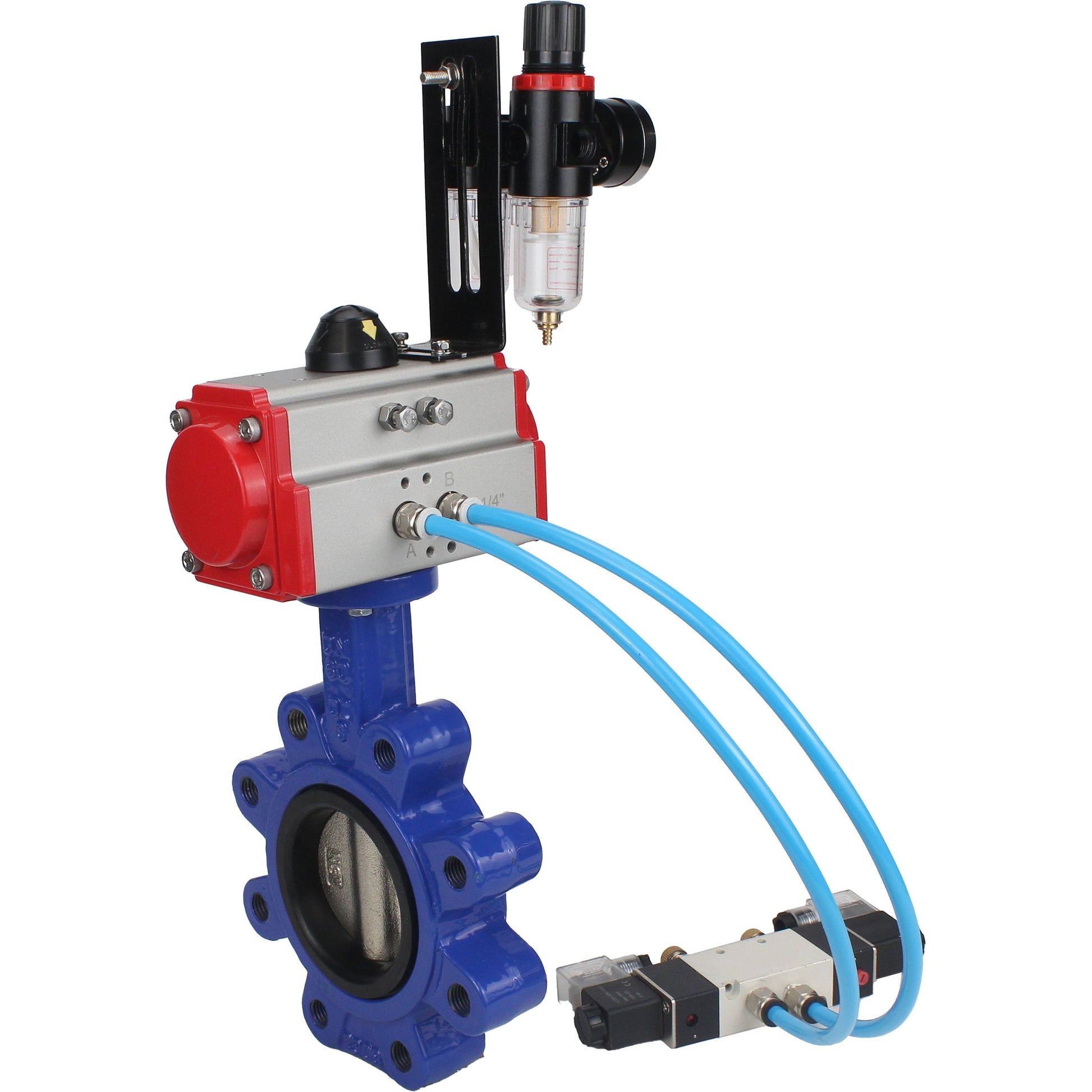

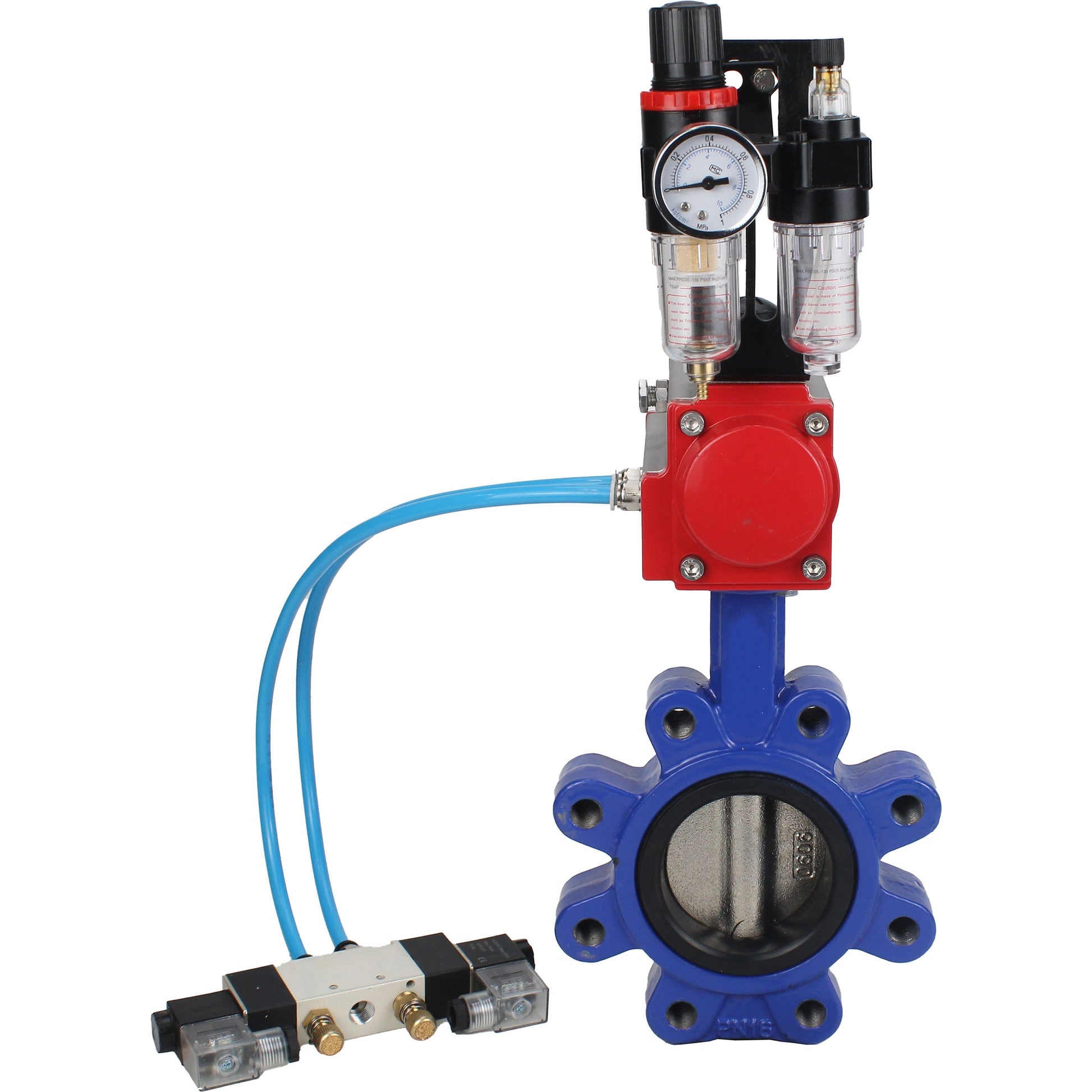

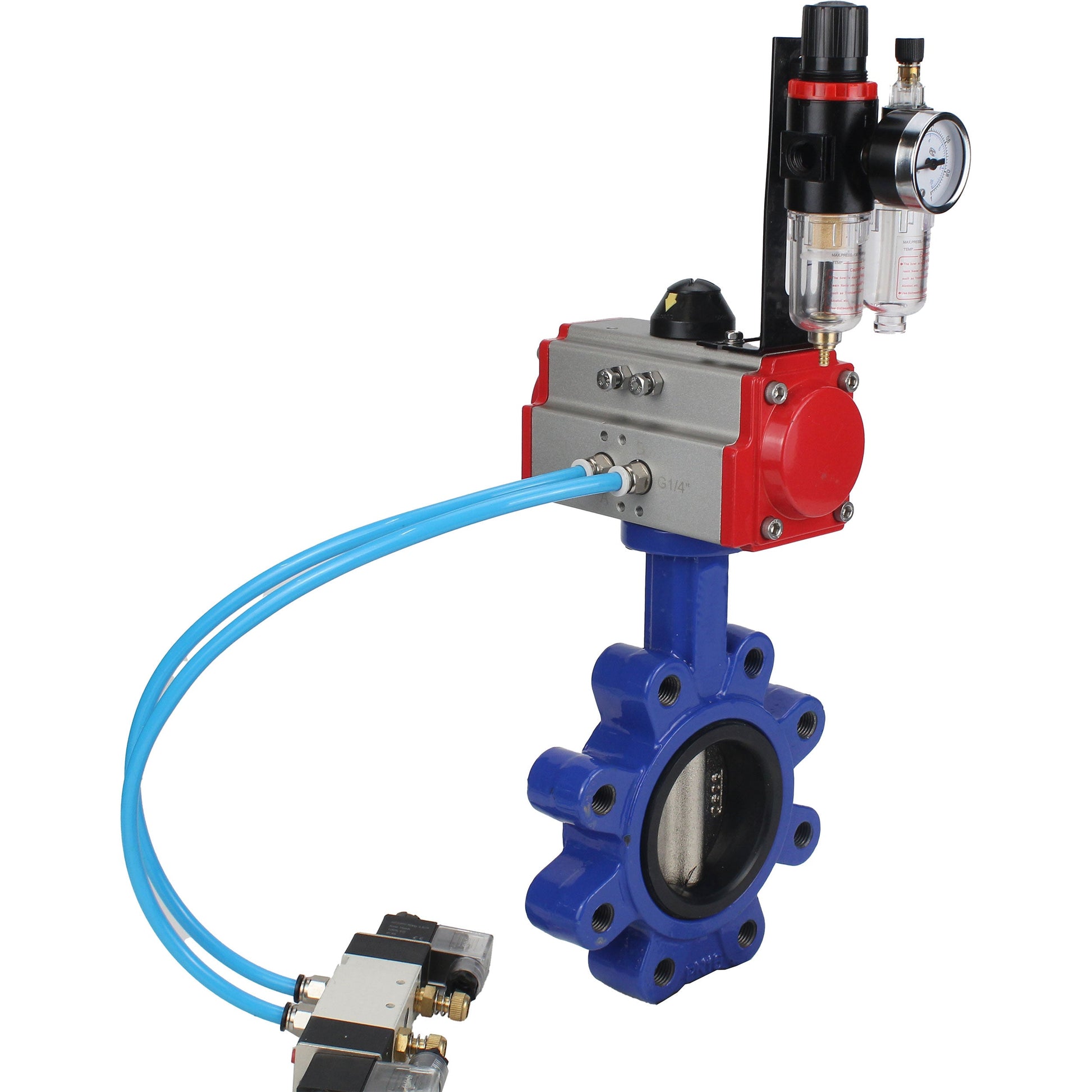

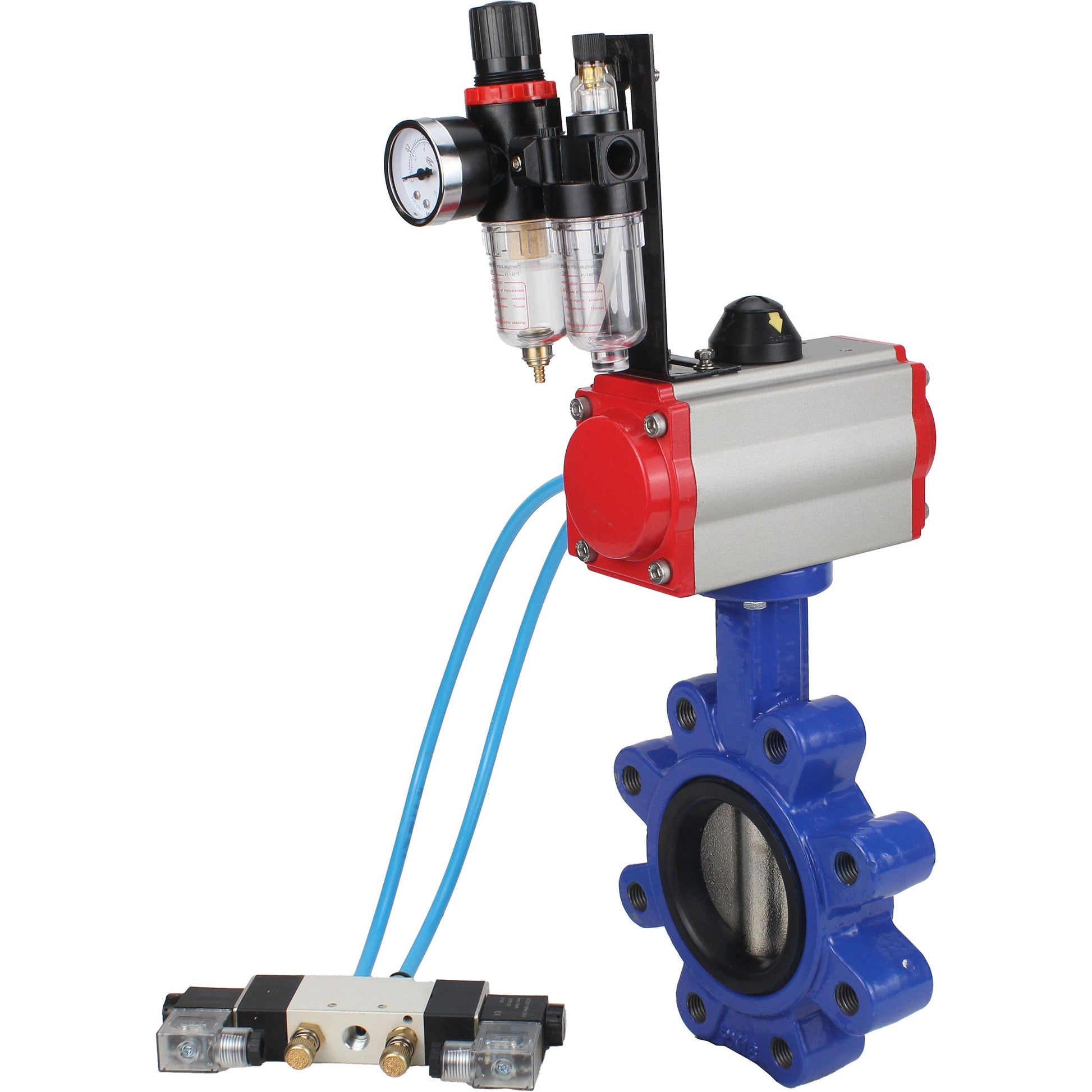

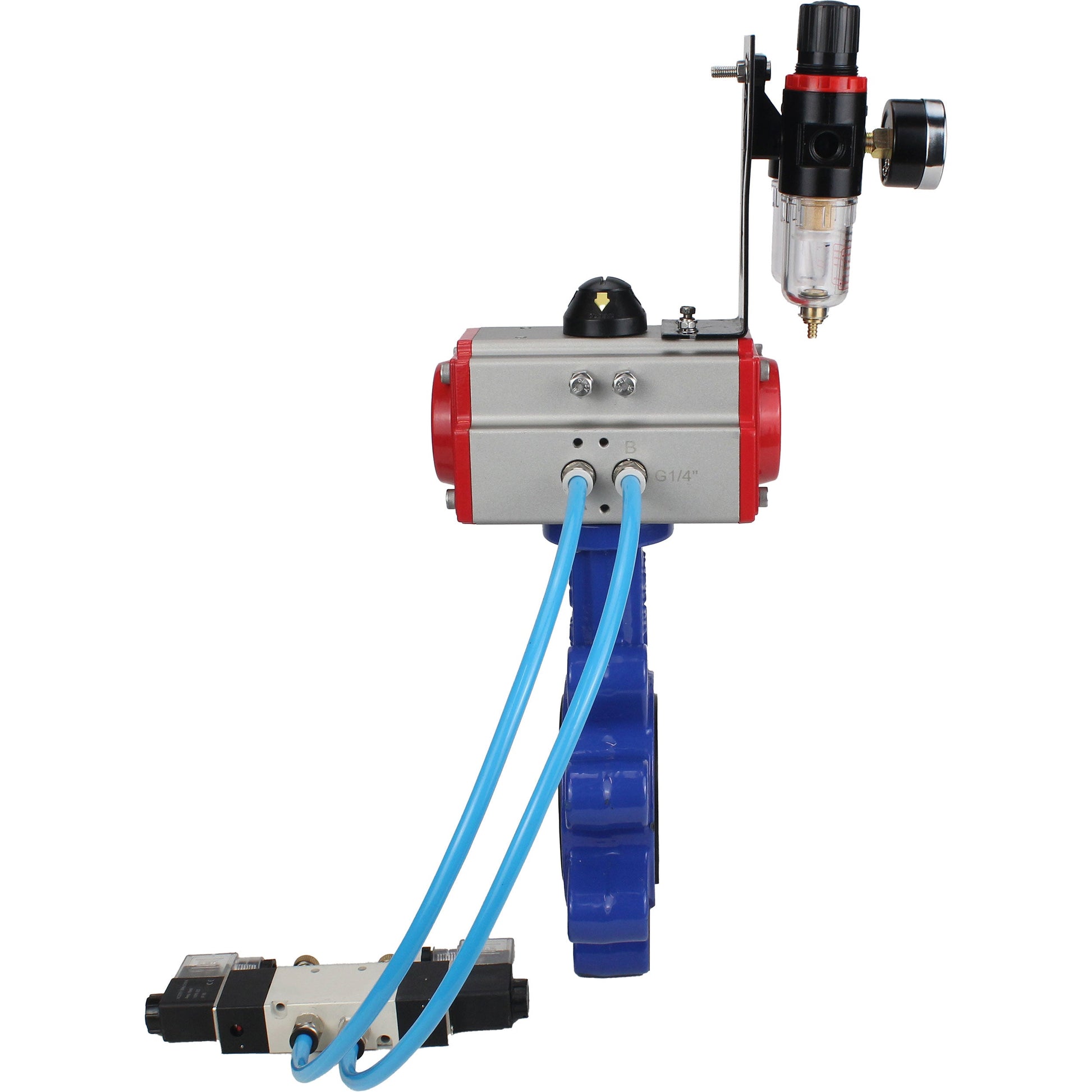

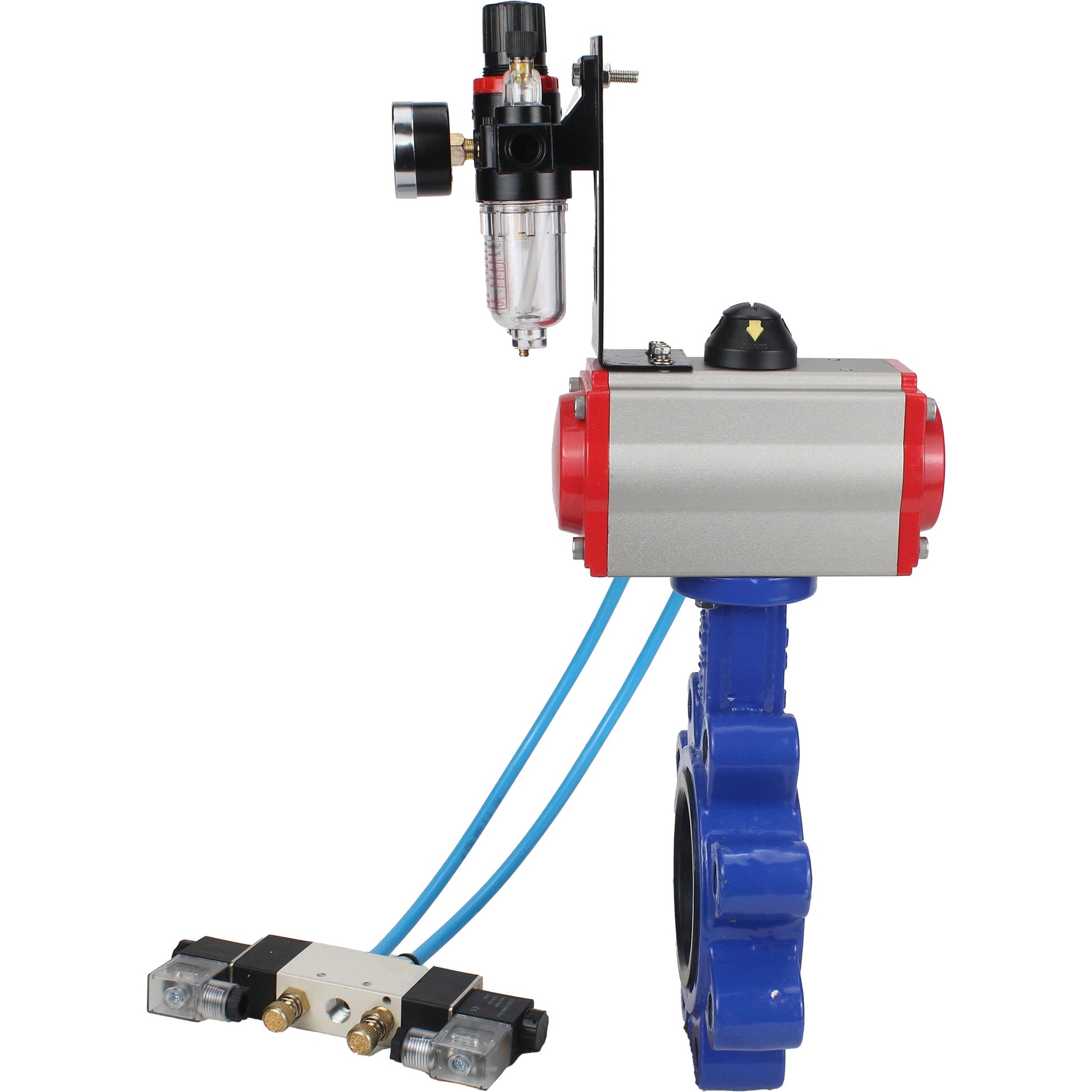

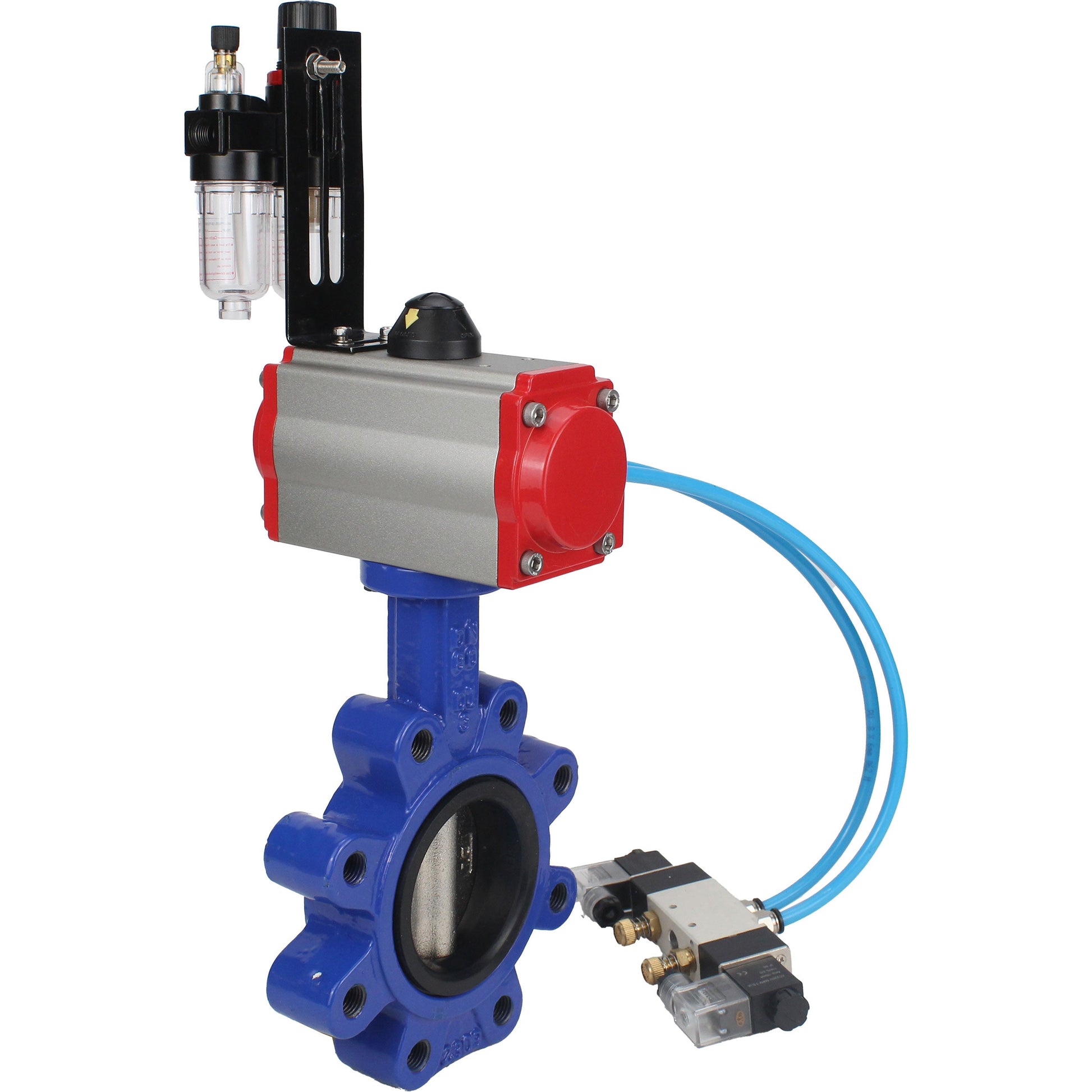

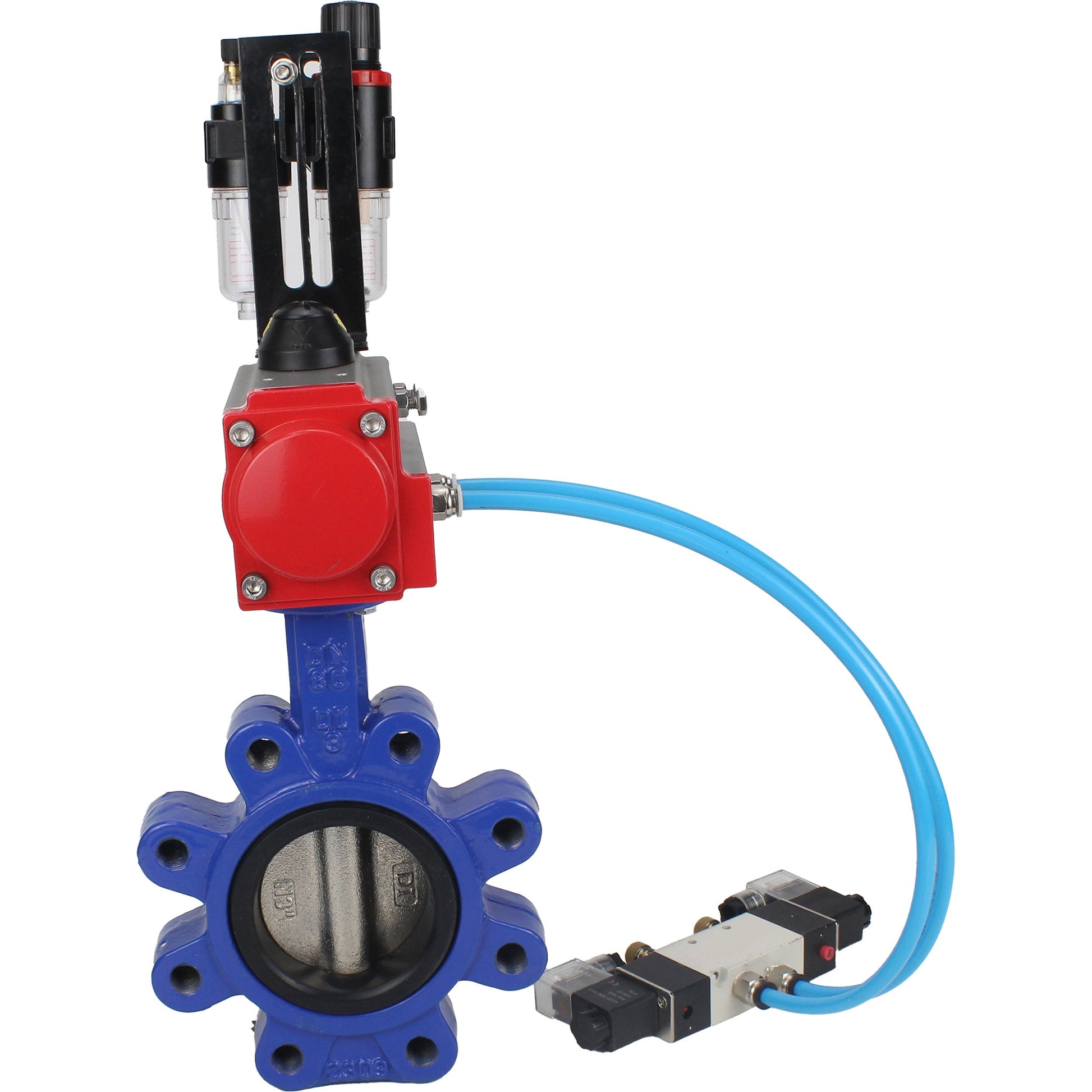

Válvula de mariposa de agua

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido, suministrar lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, cuerpo de fundición gris QT450, disco de fundición gris QT450, junta de NBR, con actuador neumático de doble acción PA-DA, 4V320-10 220V, ATU AFC2000:

Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: NBR, con actuador neumático de doble acción PA-DA, 4V320-10 220V, ATU AFC2000

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, con actuador neumático de doble acción PA-DA, 4V320-10 220V, ATU AFC2000:

DN	Mmm	A, mm	E, mm	Yo, mm	B, mm	C, mm
50	203	174	89	162	88	139
65	224	174	89	162	88	139
80	248	216	109	162	88	139
100	277.5	216	109	162	88	139
125	317.5	279	134	162	88	139
150	354.5	279	134	162	88	139

Válvulas de mariposa WBV1616N-2W-Fb-H, cuerpo de fundición gris QT450, disco de fundición gris QT450, junta NBR, con actuador neumático de doble efecto PA-DA, 4V320-10 220V, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, con actuador neumático de doble acción PA-DA, 4V320-10 220V, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, con actuador neumático de doble acción PA-DA, 4V320-10 220V, ATU AFC2000

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-10 220V
