Válvula de mariposa de agua

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

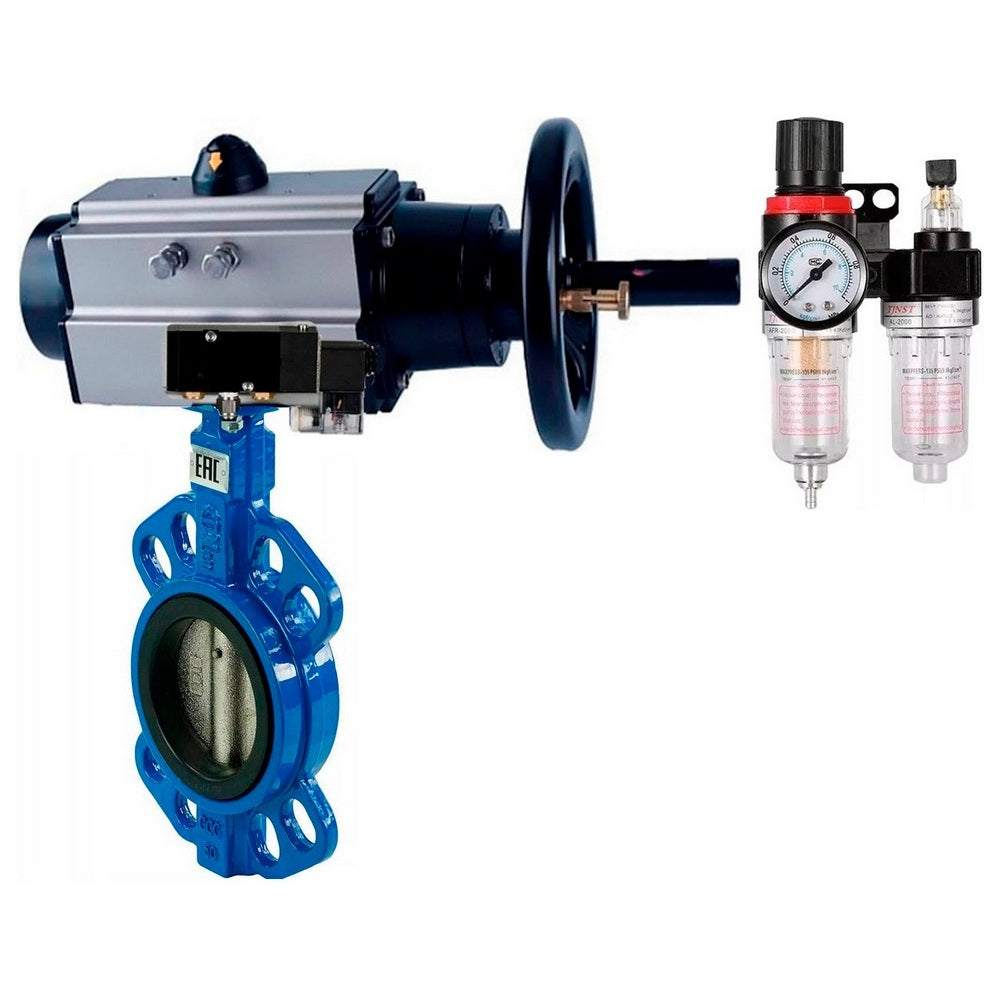

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, cuerpo de fundición gris QT450, disco de fundición gris QT450, junta de NBR, actuador neumático PA-DA-105-1 de doble acción, 4V320-08 220V ATU AFC2000:

Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador neumático PA-DA-105-1 de doble acción, 4V320-08 220V ATU AFC2000

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, actuador neumático PA-DA-105-1 doble acción, 4V320-08 220V ATU AFC2000:

DN	Mmm	A, mm	E, mm	Yo, mm	B, mm	C, mm
125	317.5	495	200	162	88	139
150	354.5	495	200	162	88	139

Boceto Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador neumático PA-DA-105-1 de doble acción, 4V320-08 220V ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: NBR, actuador neumático PA-DA-105-1 de doble acción, 4V320-08 220V ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, actuador neumático PA-DA-105-1 doble acción, 4V320-08 220V ATU AFC2000

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000

B

B

Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:

A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5
