Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El actuador manual de doble vuelta con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de control manual.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre: válvula, grifo o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual tridimensional: ROJO - CERRADO y VERDE - ABIERTO.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N:

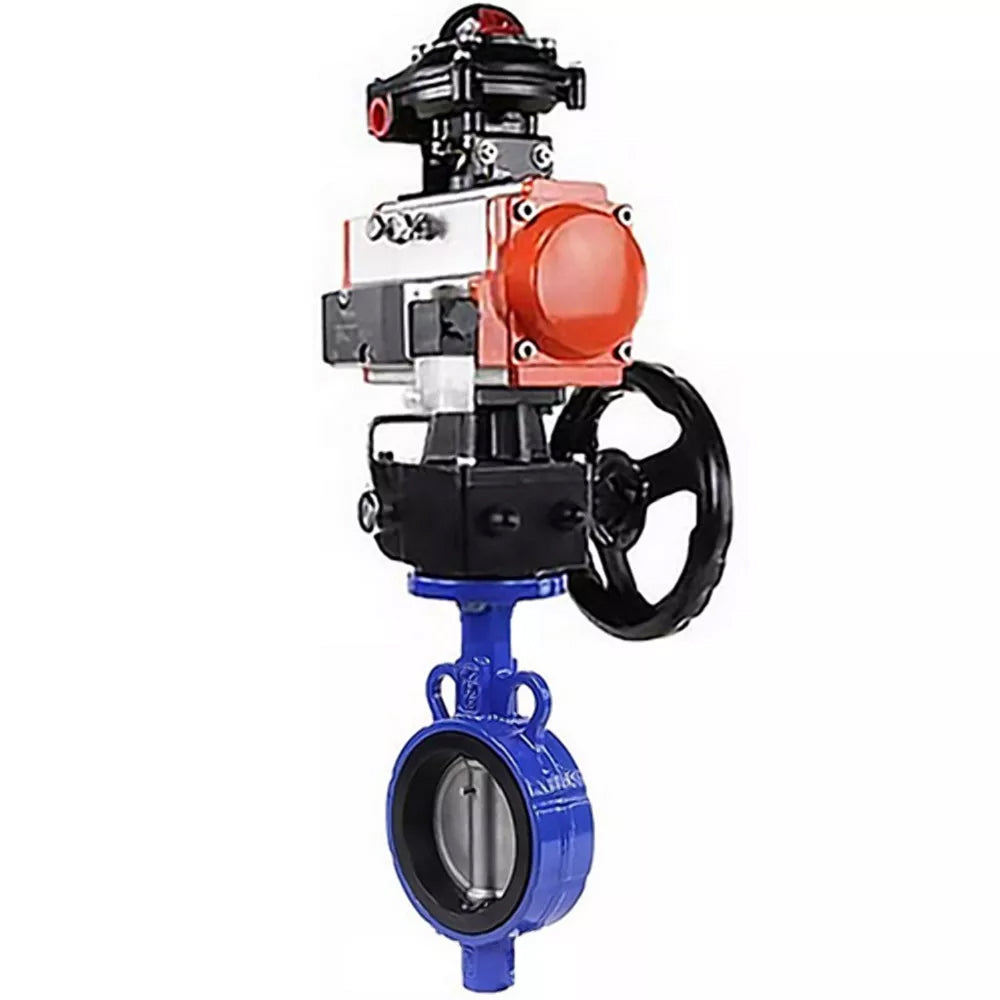

Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N:

DN	Mmm	A, mm	E, mm	Alto 1, mm
50	203	174	89	120
65	224	174	89	120
80	248	216	109	133
100	277.5	216	109	133
125	317.5	279	134	180
150	354.5	279	134	180

Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N:

Esquema de piezas y materiales Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - EPDM, con actuador neumático de doble acción PA-DA, volante MON, LSU APL-210N

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos del volante MON:

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Doblador manual MON

B

B

Dimensiones y dimensiones del volante MON:

Modelo	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, mm	14	17	22	27
N, mm	22	22	28	32
b2, mm	14	17	22	27
Mmm	16	18	22	30
D1, mm	Г˜50	G70	G102	G102
4-M1, mm	4-M6	4-M8	4-M10	4-M10
D2, mm	G70	G102	G125	G125
4-M2, mm	4-M8	4-M10	4-M12	4-M12
E, mm	70x70	95x95	114x114	129x129
D3, mm	Г˜50	G70	G102	G125
4-Г˜1, mm	4-Г˜6.5	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
D4, mm	G70	G102	G125	G140
4-Г˜2, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5	4-Г˜16.5
A, mm	90	125	140	188.5
B, mm	55	64	71	93
°C, mm	G˜88	G110	G129	G174
F, mm	115	135	166	202
T, mm	44	62.5	70	94
Y, mm	145	178	212	280
Mmm	120	133	180	195
Tamaño pequeño	53	56.5	68.7	84
K, mm	10	13	12.5	15
Г˜ volante, mm	180	200	280	320

Boceto de dimensiones y dimensiones del volante MON

B

B

Materiales del volante MON:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Materiales del volante

B

B

Parámetros técnicos del interruptor de límite APL-210N:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-210N

B

B

Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
