Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

El actuador manual de doble vuelta con engranaje helicoidal HDM y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de control manual.

El interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de una válvula de tubería. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del ACB, es posible transmitir información sobre la posición de las válvulas de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 24V, LSU APL-510N EX, volante MON, ATU AFC2000:

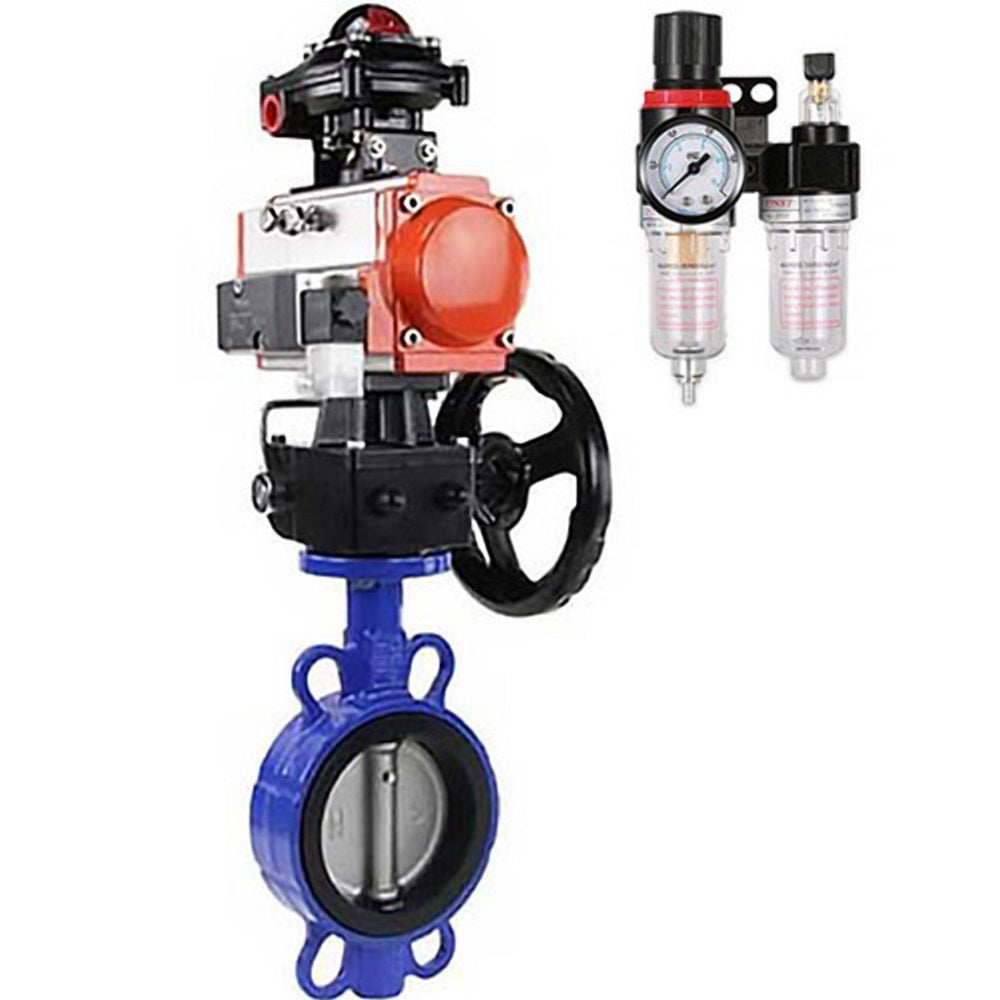

Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 24 V, LSU APL-510N EX, volante MON, ATU AFC2000

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 24V, LSU APL-510N EX, volante MON, ATU AFC2000:

DN	Mmm	A, mm	E, mm	Alto 1, mm	Yo, mm	B, mm	C, mm
50	203	174	89	120	162	88	139
65	224	174	89	120	162	88	139
80	248	216	109	133	162	88	139
100	277.5	216	109	133	162	88	139
125	317.5	279	134	180	162	88	139
150	354.5	279	134	180	162	88	139

Boceto de válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 24V, LSU APL-510N EX, volante MON, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 24V, LSU APL-510N EX, volante MON, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - EPDM, actuador neumático PA-DA doble acción, 4M310-08 24V, LSU APL-510N EX, volante MON, ATU AFC2000

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Válvulas neumáticas 4M310-08 24V

B

B

Dimensiones y dimensiones de la válvula neumática 4M310-08 24V:

Modelo de válvula neumática	4M310-08
Re, mm	32
E, mm	69
F, mm	40
Yo, mm	45
K, mm	40
Largo, mm	134.5
Mmm	40
N, mm	24
Tamaño pequeño	27
U, mm	2.4
Mmm	17.5

Boceto de dimensiones y dimensiones de la válvula neumática 4M310-08 24V

B

B

Parámetros técnicos del volante MON:

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Doblador manual MON

B

B

Dimensiones y dimensiones del volante MON:

Modelo	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, mm	14	17	22	27
N, mm	22	22	28	32
b2, mm	14	17	22	27
Mmm	16	18	22	30
D1, mm	Г˜50	G70	G102	G102
4-M1, mm	4-M6	4-M8	4-M10	4-M10
D2, mm	G70	G102	G125	G125
4-M2, mm	4-M8	4-M10	4-M12	4-M12
E, mm	70x70	95x95	114x114	129x129
D3, mm	Г˜50	G70	G102	G125
4-Г˜1, mm	4-Г˜6.5	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
D4, mm	G70	G102	G125	G140
4-Г˜2, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5	4-Г˜16.5
A, mm	90	125	140	188.5
B, mm	55	64	71	93
°C, mm	G˜88	G110	G129	G174
F, mm	115	135	166	202
T, mm	44	62.5	70	94
Y, mm	145	178	212	280
Mmm	120	133	180	195
Tamaño pequeño	53	56.5	68.7	84
K, mm	10	13	12.5	15
Г˜ volante, mm	180	200	280	320

Boceto de dimensiones y dimensiones del volante MON

B

B

Materiales del volante MON:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Materiales del volante

B

B

Características de la unidad de interruptor de límite APL-510N-EX:

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000

B

B

Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:

A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5
