The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aceites
- Hidrocarburos
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de la válvula de tubería. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la BCV, es posible transmitir información sobre la posición de las válvulas de tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B

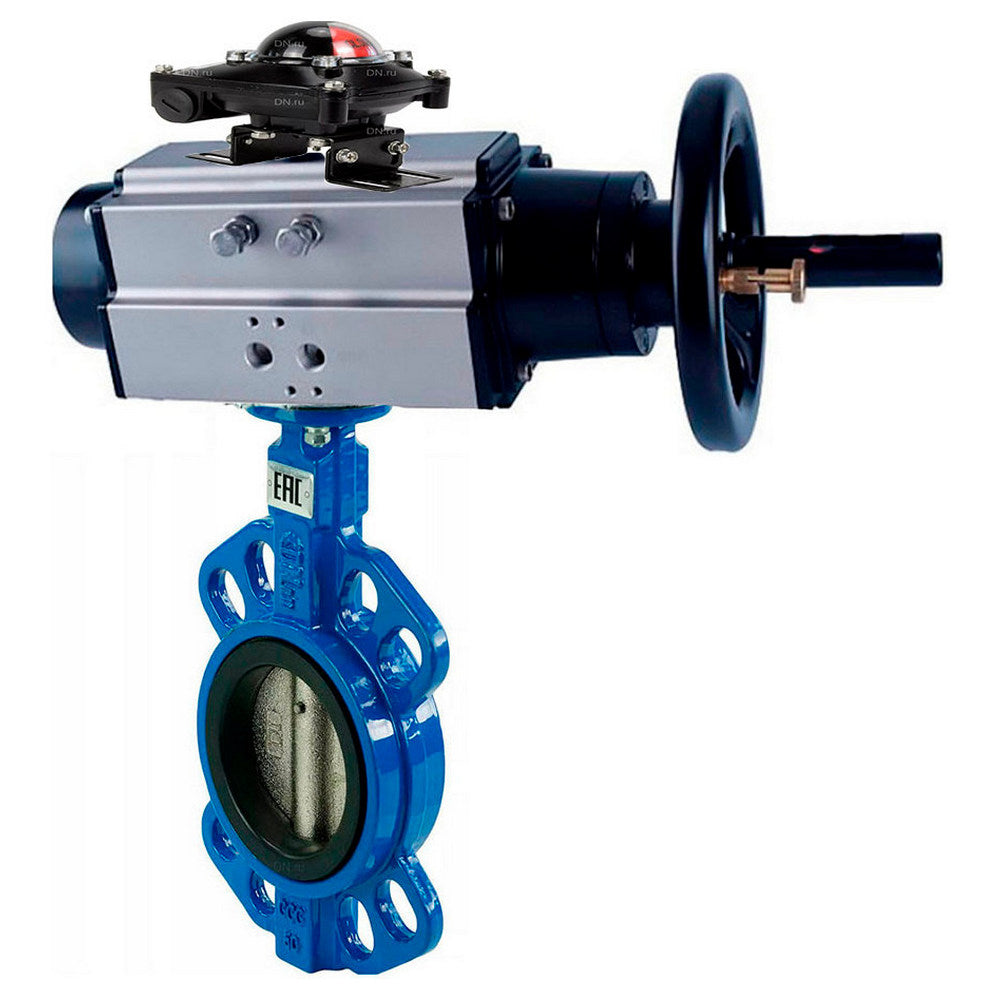

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición de hierro QT450, material del disco: fundición de hierro QT450, sello: EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo, В°C | de -20 a +150 |
| Solicitud | suministro de agua, suministro de calor |
| Conexión a tubería | Entre bridas (orejetas roscadas) |
| Tipo de puerta | disco giratorio |
| Tipo de control | actuador neumático |
| País del fabricante | Porcelana |
Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX:
| DN | Mmm | A, mm | E, mm |
| 125 | 317.5 | 495 | 200 |
| 150 | 354.5 | 495 | 200 |
Boceto Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | hierro fundido QT450 |
| 3 | Junta del asiento | EPDM |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - EPDM, actuador neumático PA-DA-105-1 de doble acción, LSU APL-410N EX
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Parámetros técnicos del interruptor de límite APL-410N EX:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-410N EX |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-410N EX
B
B
Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
Esquema de dimensiones y dimensiones de la unidad de final de carrera APL-410N EX
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 150 °C
- Connection type
- Entre bridas (terminales roscadas)
- Control type
- Actuador neumático
- Operating environment
- Agua, Aceites y Hidrocarburos
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- hierro fundido QT450
- Explosion-proof
- Sí
- Manual override
- volante
- Limit switches
- Sí
- Control signal
- ENCENDIDO/APAGADO
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
