La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de las válvulas de tuberías.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

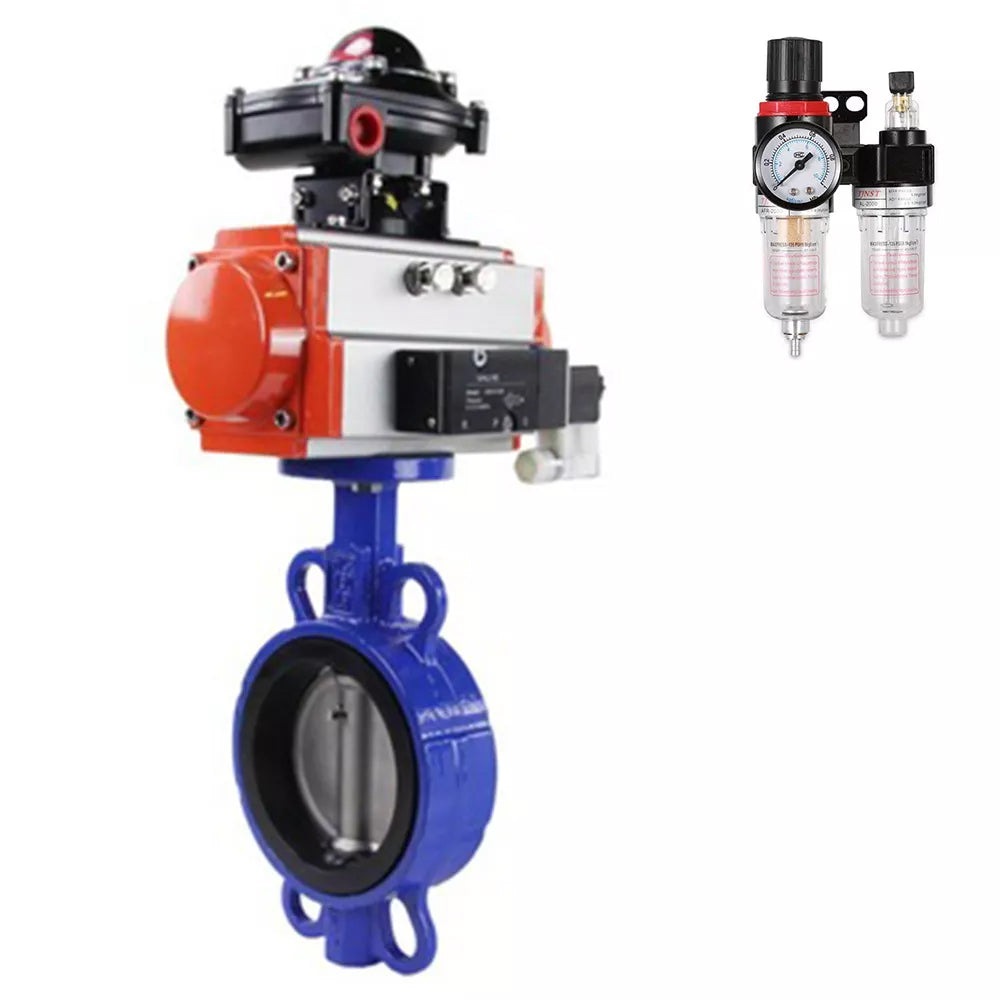

Parámetros técnicos de la válvula de mariposa DNOVA WBV1432E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de acero inoxidable AISI 316L, junta de EPDM, actuador neumático con muelles de retorno PA-SA, 4V320-08 220V, LSU APL-410N EX, ATU AFC2000:

Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático con muelles de retorno PPA-SA, 4V320-08 220V, LSU APL-410N EX, ATU AFC2000

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1432E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático con muelles de retorno PA-SA, 4V320-08 220V, LSU APL-410N EX, ATU AFC2000:

DN	B, mm	Largo, mm	Mmm	H2, mm	E, mm	B1, mm	Re, mm	X, mm	Y, mm
40	55	33	174	105	26	152	40	162	139
50	80	43	174	161	26	152	50	162	139
65	89	45	174	175	26	189	65	162	139
80	95	45	174	181	26	189	80	162	139
100	114	52	174	200	26	189	100	162	139
125	127	55	174	213	36	210	125	162	139
150	139	55	174	226	36	210	150	162	139
200	175	60	174	260	38	310	200	162	139
250	203	68	174	292	38	390	250	162	139
300	242	78	174	337	38	390	300	162	139

Boceto Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220 V, LSU APL-410N EX, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático con muelles de retorno PA-SA, 4V320-08 220V, LSU APL-410N EX, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo - fundición GGG50, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático con resortes de retorno PA-SA, 4V320-08 220V, LSU APL-410N EX, ATU AFC2000

B

B

Datos técnicos de los actuadores neumáticos SA

B

B

Materiales de las piezas del actuador neumático SA:

Boceto de material del actuador neumático SA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros técnicos del interruptor de límite APL-410N EX:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-410N EX
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-410N EX

B

B

Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000
