Descripción
La válvula de mariposa está diseñada para usarse como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
El actuador neumático está diseñado para la automatización de procesos de control de válvulas industriales con un par máximo de hasta 2128 Nm. Puede instalarse en diversas válvulas de cuarto de vuelta según las instrucciones. Las bridas deben cumplir con la norma ISO 5211.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida analógica de CC con un rango de 4 a 20 mA. Su función se basa en el equilibrio de fuerzas. El posicionador utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.
B
B
Parámetros técnicos de la válvula DNOVA WBV1432E-2W-Fb-H, fabricada en fundición gris GGG50, con disco de acero inoxidable AISI 316L y junta EPDM. Con actuador neumático de doble efecto PA-DA-105-1 y posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación.
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +120 |
| Medio de trabajo | agua, aceites minerales, hidrocarburos, aceites, grasas |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido GGG50 |
B

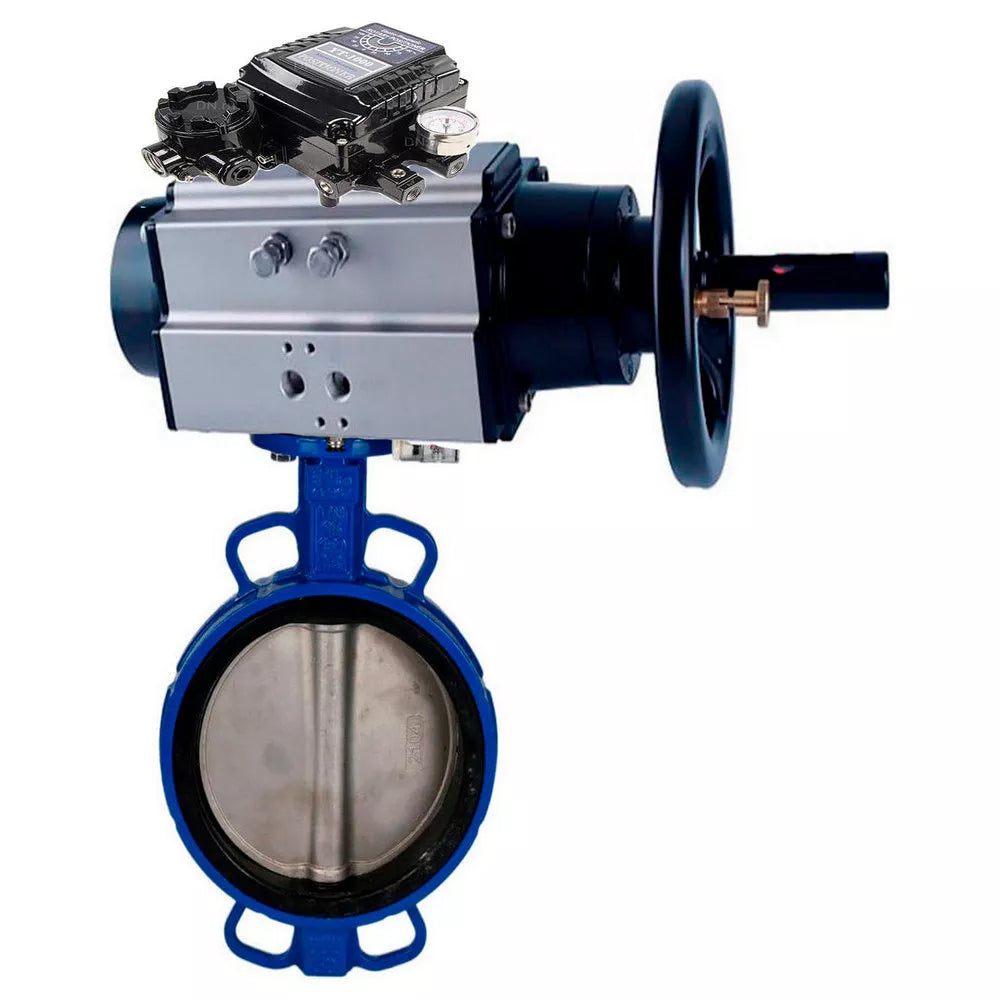

Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1432E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:
| DN | A, mm | B, mm | A1, mm | Ancho, mm | Tamaño pequeño | C, mm |
| 150 | 225 | 139 | 495 | 200 | 62.5 | 117.5 |
Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos de los posicionadores rotativos electroneumáticos:
| Nombre | Valor |
| Señal de entrada de control, mA | 4 ~ 20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1,4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Prensaestopas | G1/2″ |
| Tipo de protección | IP66 |
| Caudal de aire comprimido, l/min | 3 |
| Caudal de aire de salida, l/min | 80 |
| Material de la carcasa | fundición de aluminio |
Posicionadores rotativos electroneumáticos
B
B
Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:
| Modelo de posicionador | YT-1000RSI |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
| U1, mm | 70 |
| U2, mm | 93 |
| V1, mm | 40 |
| V2, mm | 63 |
| Ancho, mm | 26 |
| X, mm | 32 |
| Y, mm | 9 |
| Z, mm | 24 |
Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
