How it works
Modulating quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials

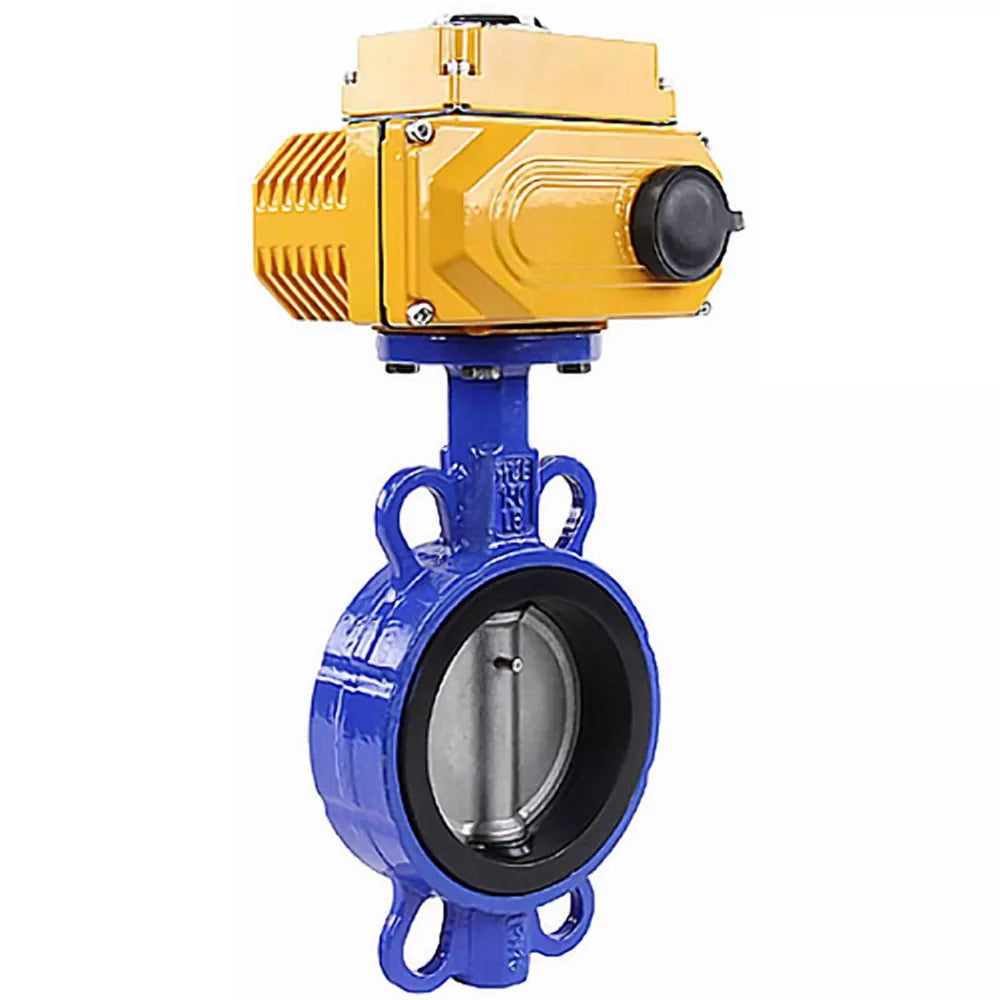

Las válvulas de mariposa WBV1432E-2W-Fb QT-N-EM-A1-220VAC-U1 están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
B
B
Parámetros técnicos de la válvula de mariposa DNOVA WBV1432E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de acero inoxidable AISI 316L, junta de EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220V (4-20mA):
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +90 |
| Medio de trabajo | agua, aceites minerales, hidrocarburos, aceites, grasas |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido GGG50 |
Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220V (4-20mA)
B
B
Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220V (4-20mA):
| DN | A, mm | B, mm | C, mm | Diámetro interior, mm | d, mm | G, mm | CH (tallo) | ISO | Par motor, Nm | Peso, kg |
| 40 | 105 | 55 | 33 | 75 | 10 | 30 | 9x9 | F05 | 20 | 1.6 |
| 50 | 161 | 80 | 43 | 84.5 | 10 | 30 | 9x9 | F05 | 23 | 2.2 |
| 65 | 175 | 89 | 45 | 104.5 | 10 | 30 | 9x9 | F05 | 29 | 2.5 |
| 80 | 181 | 95 | 45 | 123.5 | 10 | 30 | 9x9 | F05 | 39 | 2.9 |
| 100 | 200 | 114 | 52 | 139.5 | 10 | 30 | 11x11 | F07 | 59 | 3.8 |
| 125 | 213 | 127 | 55 | 169.5 | 10 | 30 | 14x14 | F07 | 84 | 5.8 |
| 150 | 226 | 139 | 55 | 196 | 10 | 30 | 14x14 | F07 | 86 | 7.4 |
| 200 | 260 | 175 | 60 | 247 | 12 | 30 | 17x17 | F10 | 220 | 12.5 |
| 250 | 292 | 203 | 68 | 304 | 12 | 40 | 22x22 | F10 | 350 | 18.9 |
| 300 | 337 | 242 | 78 | 358 | 12 | 40 | 22x22 | F10 | 420 | 27 |
Válvulas de mariposa WBV1432E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de acero inoxidable AISI 316L, junta EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220 V (4-20 mA)
B
B
Materiales de las válvulas de mariposa DNOVA WBV1432E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220V (4-20mA):
| - | Nombre | Material |
| 1 | Cuerpo | Hierro fundido GGG50 |
| 2 | Disco | acero 316L |
| 3 | Junta del asiento | EPDM |
| 4 | Tallo superior | acero 316L |
| 5 | Tallo inferior | acero 316L |
| 6, 11 | Anillo de retención | Acero AISI 201 |
| 7 | Plumero | NBR |
| 8 | Junta del vástago | NBR |
| 9 | Junta del eje | Acero AISI 201 |
| 10 | Enchufar | plástico |
Esquema de piezas y materiales Válvulas de mariposa WBV1432E-2W-Fb-H, material del cuerpo - fundición GGG50, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador eléctrico QT-N-EM-A1-220VAC-U1 220V (4-20mA)
- Body material
- hierro fundido GGG50
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 316L
- Actuator cycle time
- 30 segundos.
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Feedback sensor
- 4-20 mA
- Control signal
- 4-20 mA
- Rated current consumption
- 0,25 A
- Supply voltage
- 220 V
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
