Válvula de mariposa de agua

La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido, suministrar lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

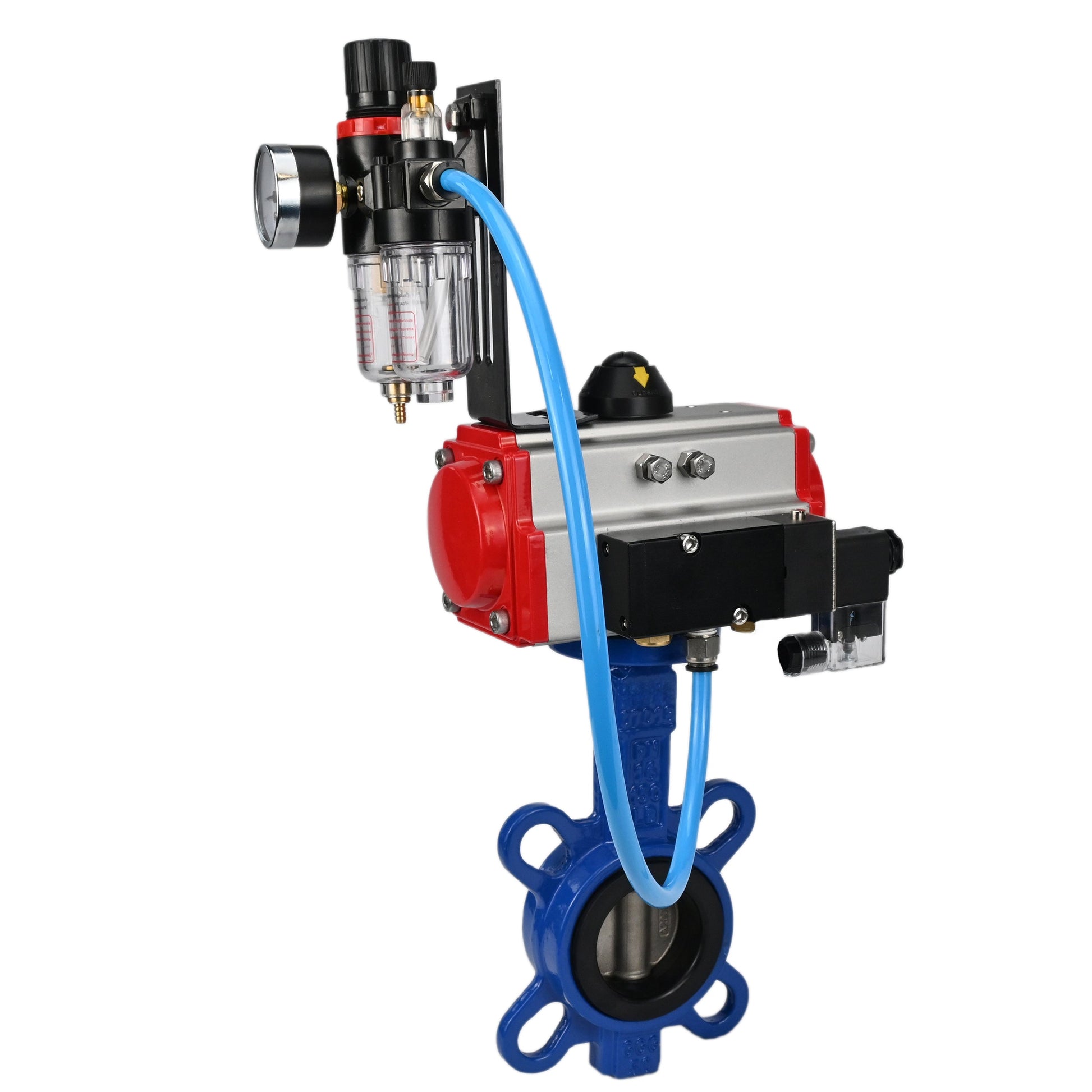

Parámetros técnicos de la válvula DNOVA WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador neumático de doble efecto PA-DA, 4V320-08 220 V, ATU AFC2000:

Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220 V, ATU AFC2000

B

B

Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000:

DN	B, mm	Largo, mm	H2, mm	E, mm	B1, mm	Re, mm	X, mm	Y, mm
40	55	33	105	26	108	40	162	139
50	80	43	161	26	125	50	162	139
65	89	45	175	26	125	65	162	139
80	95	45	181	26	152	80	162	139
100	114	52	200	26	152	100	162	139
125	127	55	213	26	152	125	162	139
150	139	55	226	26	189	150	162	139
200	175	60	260	36	210	200	162	139
250	203	68	292	36	268	250	162	139
300	242	78	337	36	268	300	162	139

Válvulas de mariposa WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta EPDM, con actuador neumático de doble efecto PA-DA, 4V320-08 220 V, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000
