Descripción

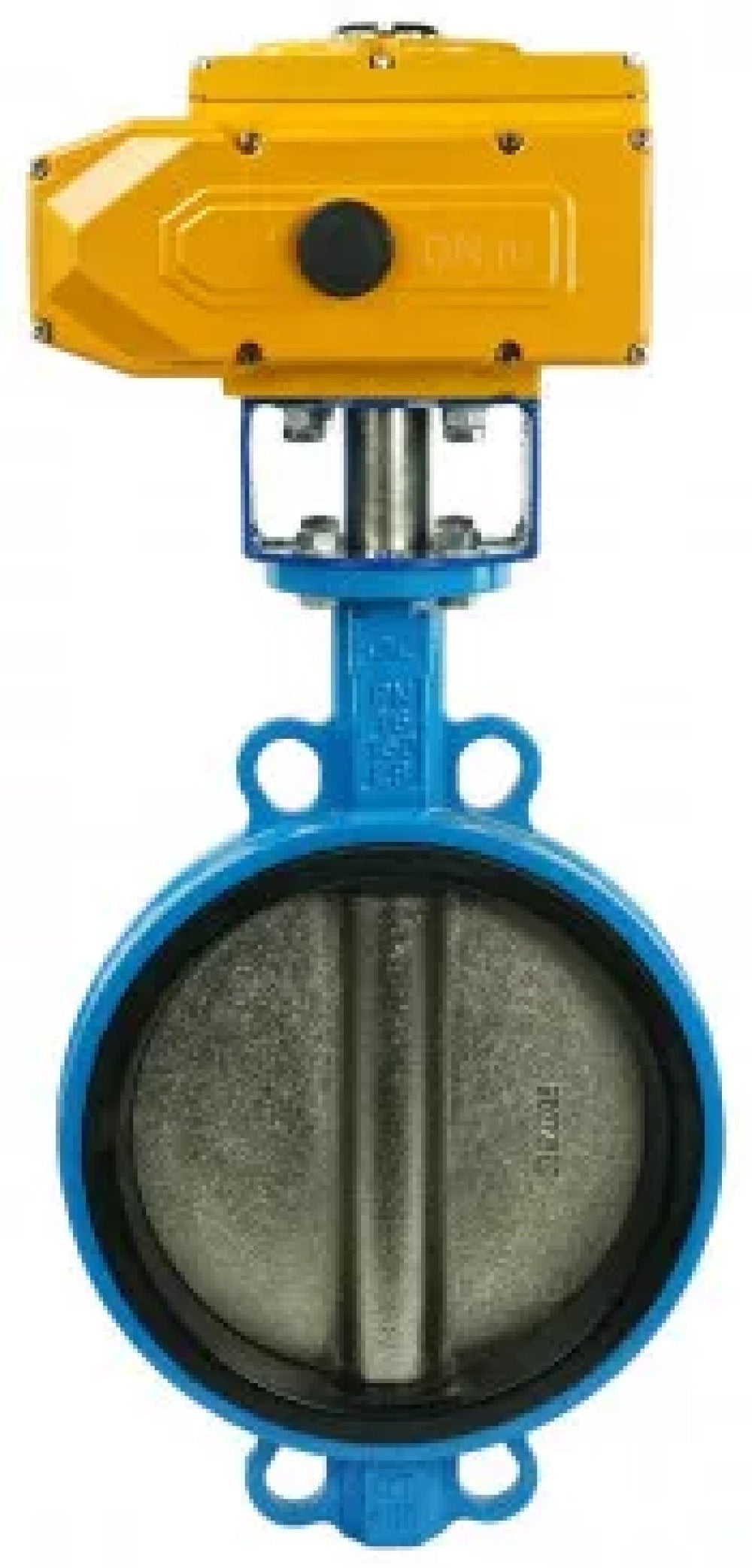

La válvula de mariposa WBV1413E-2W-Fb QT-N-EM-A1-220VAC-U1 está diseñada para su instalación en tuberías en sistemas de control automático de suministro de calor y agua, en sistemas estacionarios de aire acondicionado y ventilación en instalaciones industriales y civiles.
El modo de funcionamiento de la puerta con actuador eléctrico es el de repetición de corta duración S2, con una duración de encendido (SP) del 15 %. El actuador eléctrico se alimenta a una red de CA de 50 Hz.
Los actuadores de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° a 270° de válvulas de cierre, como válvulas de bola, etc. Se montan directamente en válvulas de tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN3337. Cuatro microinterruptores limitan el recorrido del eje de salida a las posiciones finales del actuador de la válvula.
B
B
Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador eléctrico QT-N-060EM-A1-220VAC-U1 220V (4-20mA):
| - | Parte | Material |
| 1 | Cuerpo | hierro fundido de alta resistencia GGG50 |
| 2 | Disco | hierro dúctil GGG40 |
| 3 | Junta del asiento | EPDM |
| 4,5 | Provenir | acero inoxidable AISI 420 |
| 6 | Anillo de retención | acero inoxidable AISI 201 |
| 7,8 | Cubierta antipolvo, junta del vástago | NBR |
| 9 | Insertar | acero inoxidable AISI 201 |
| 10 | Enchufar | plástico |
| 11 | Anillo de retención | acero de 65Mn |
Válvulas de mariposa WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador eléctrico QT-N-060EM-A1-220VAC-U1 220 V (4-20 mA)
B
B
Materiales de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador eléctrico QT-N-060EM-A1-220VAC-U1 220V (4-20mA):
| - | Nombre | Material |
| 1 | Cuerpo | Hierro fundido GGG50 |
| 2 | Disco | Hierro fundido de alta resistencia GGG40 |
| 3 | Junta del asiento | EPDM |
| 4 | Tallo superior | Acero AISI 420 |
| 5 | Tallo inferior | Acero AISI 420 |
| 6, 11 | Anillo de retención | Acero AISI 201 |
| 7 | Plumero | NBR |
| 8 | Junta del vástago | NBR |
| 9 | Junta del eje | Acero AISI 201 |
| 10 | Enchufar | plástico |
Esquema de piezas y materiales Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático con muelles de retorno PA-SA, 4V320-10 220V
