Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
B

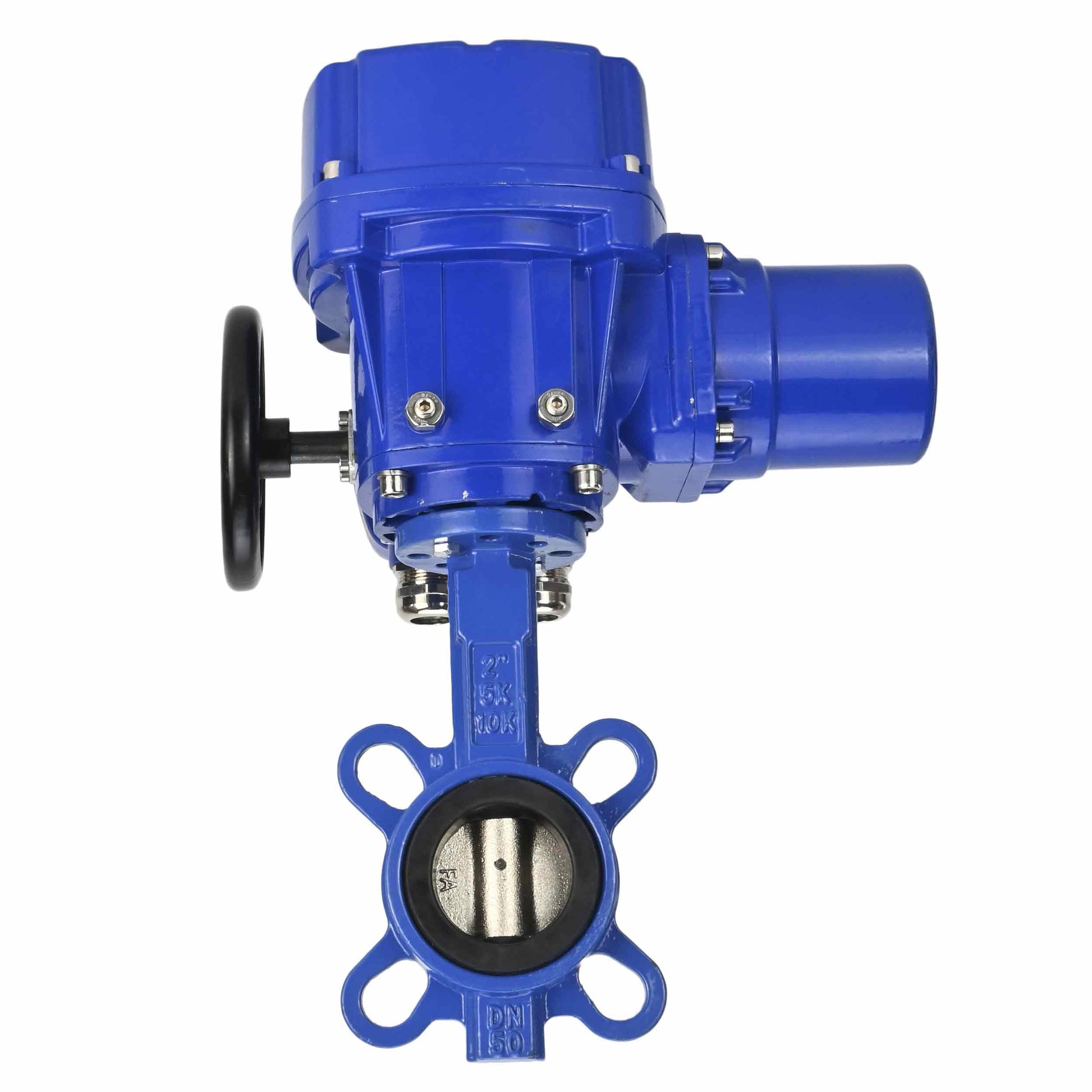

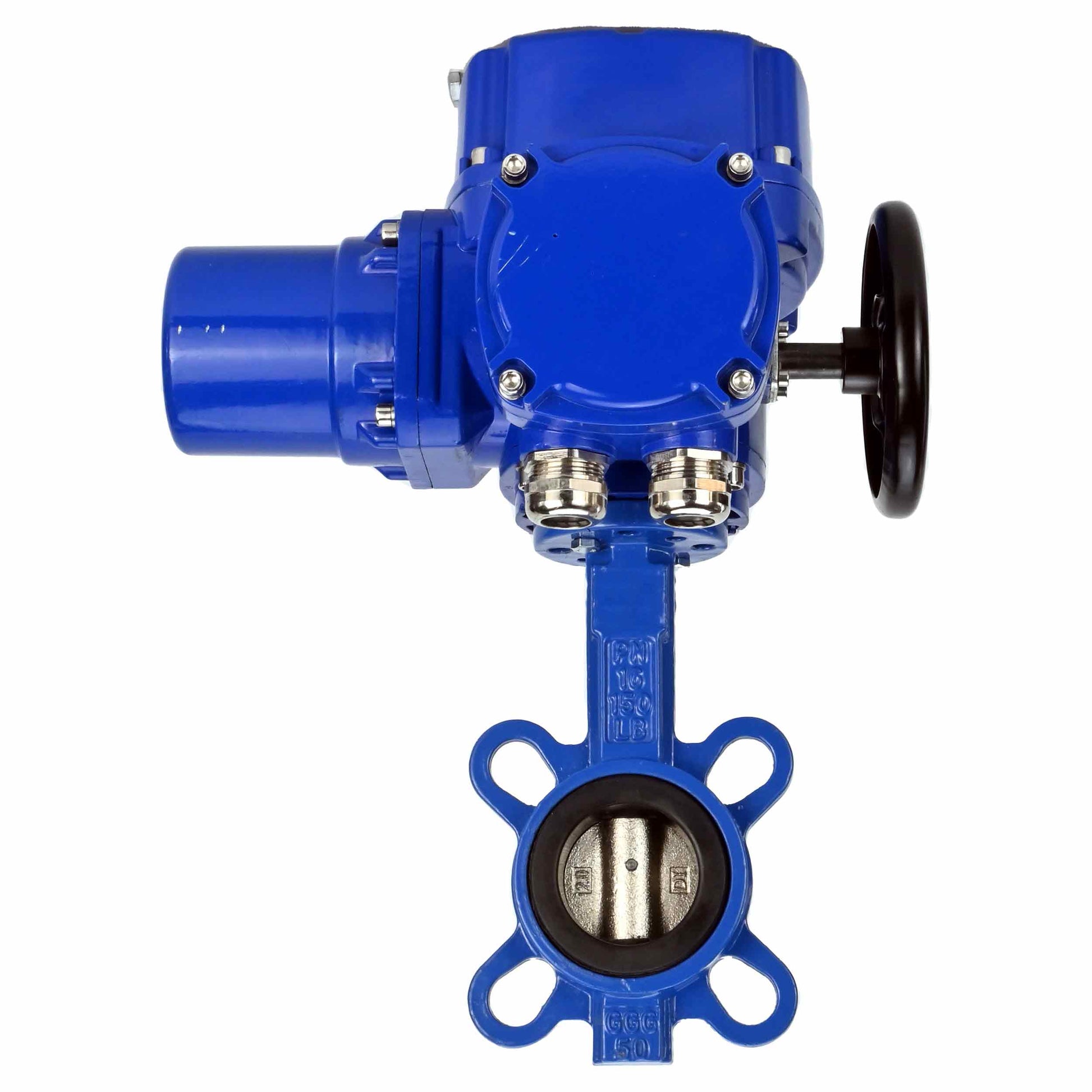

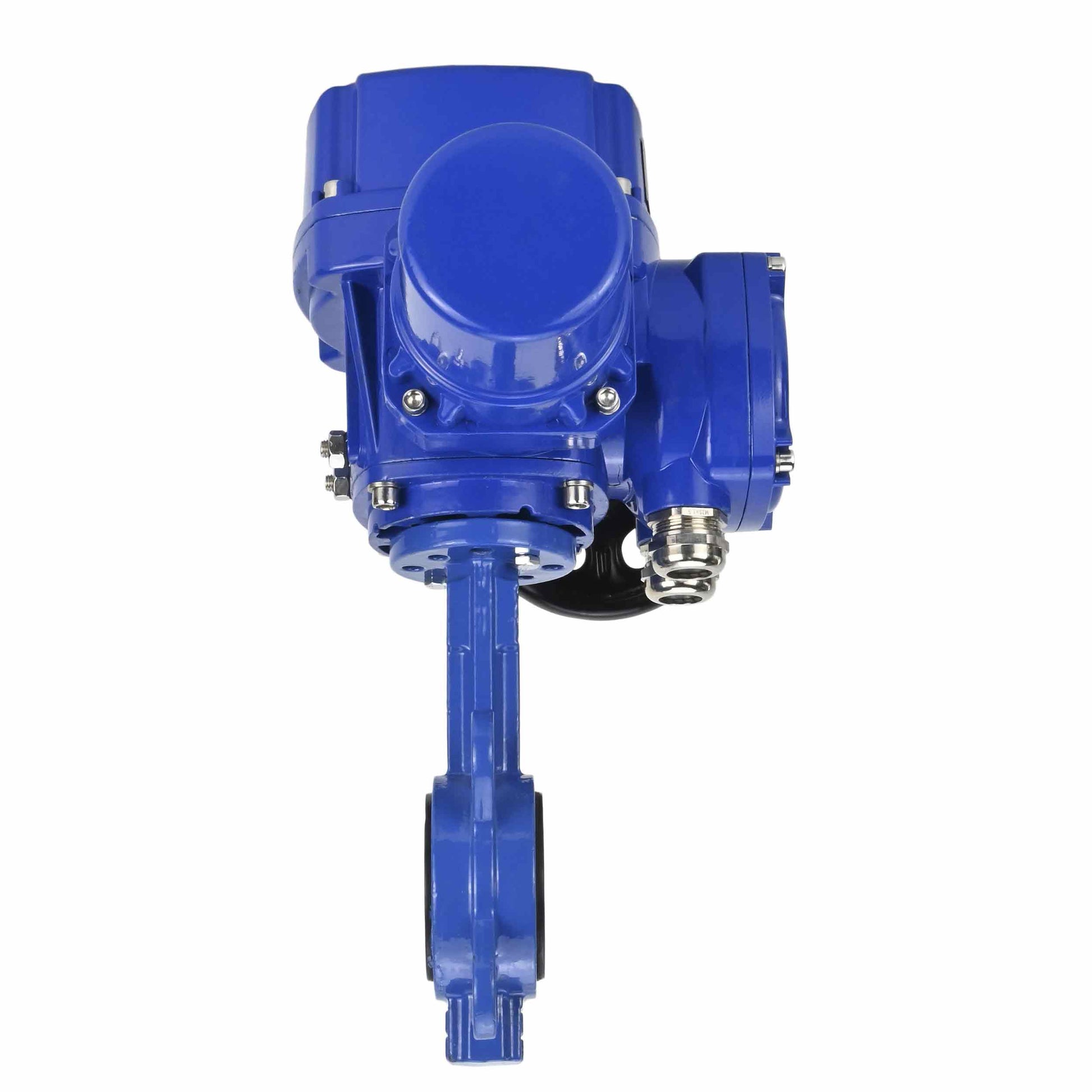

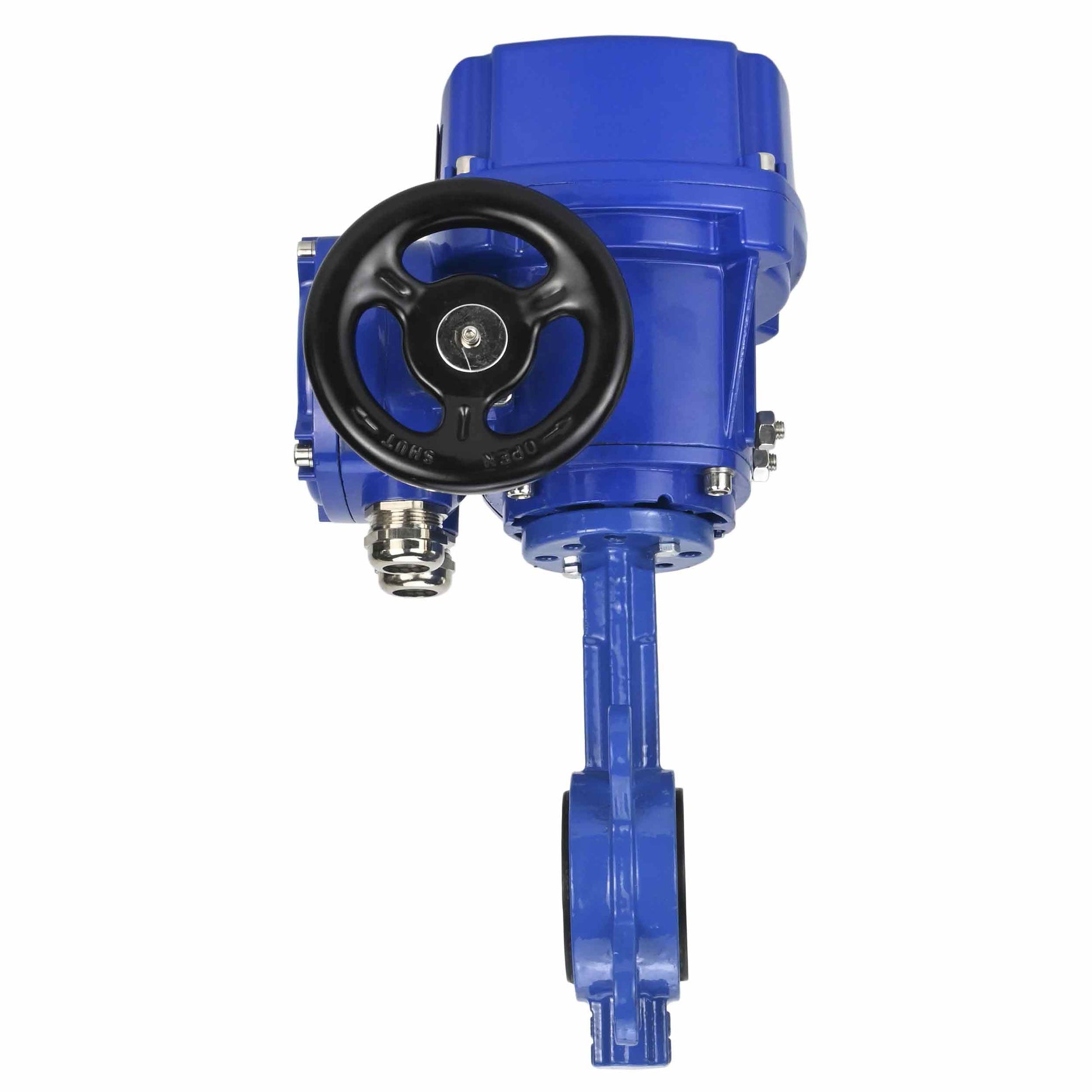

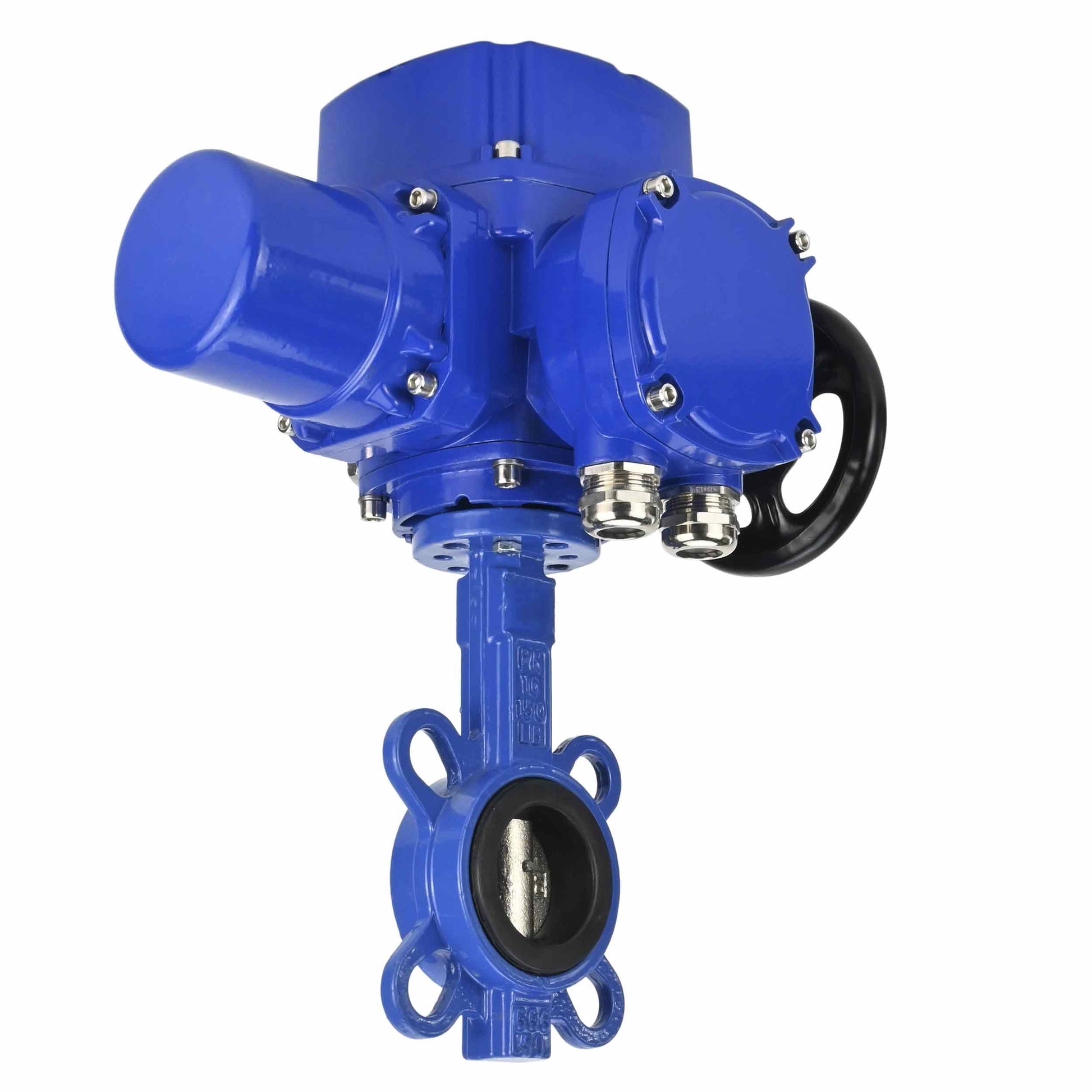

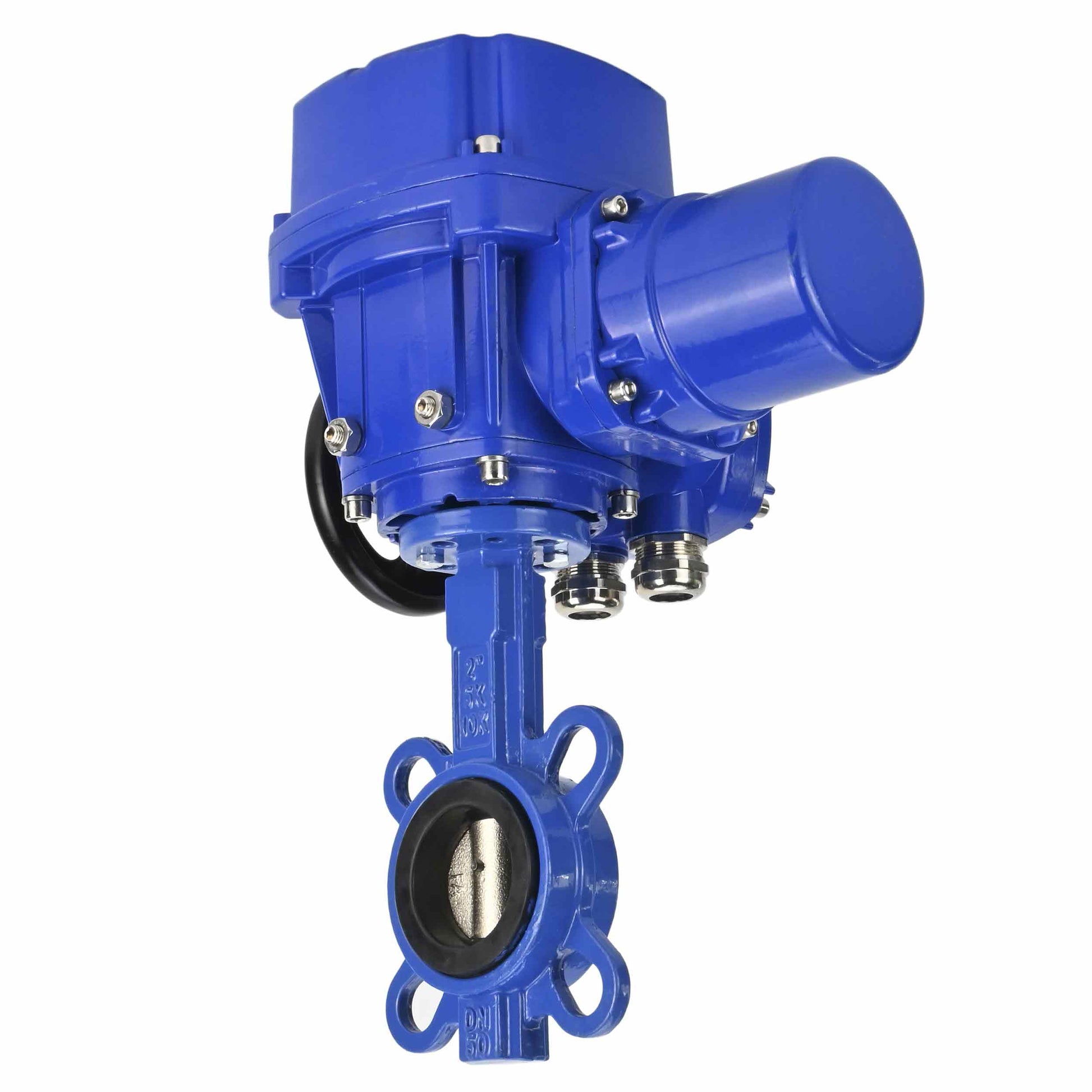

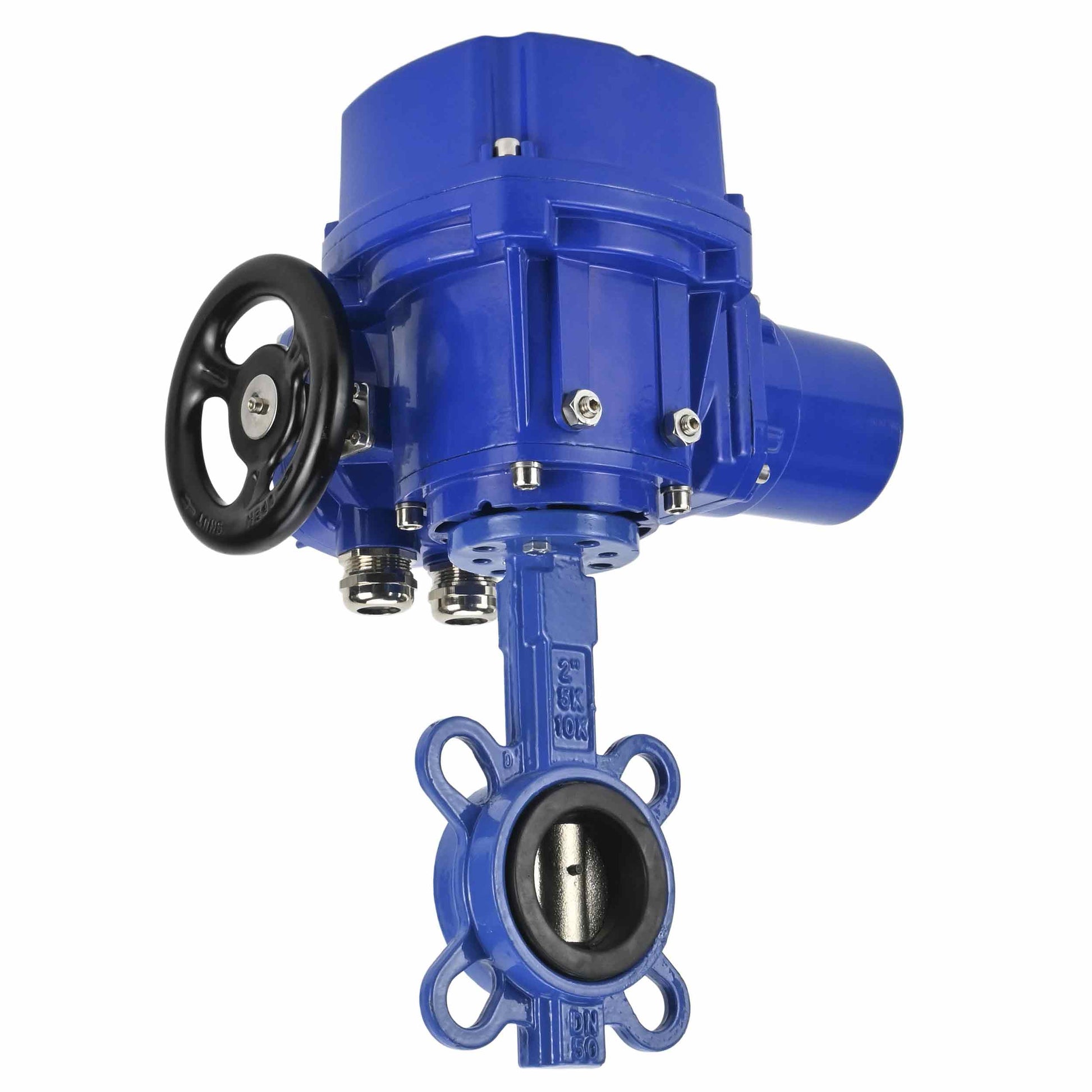

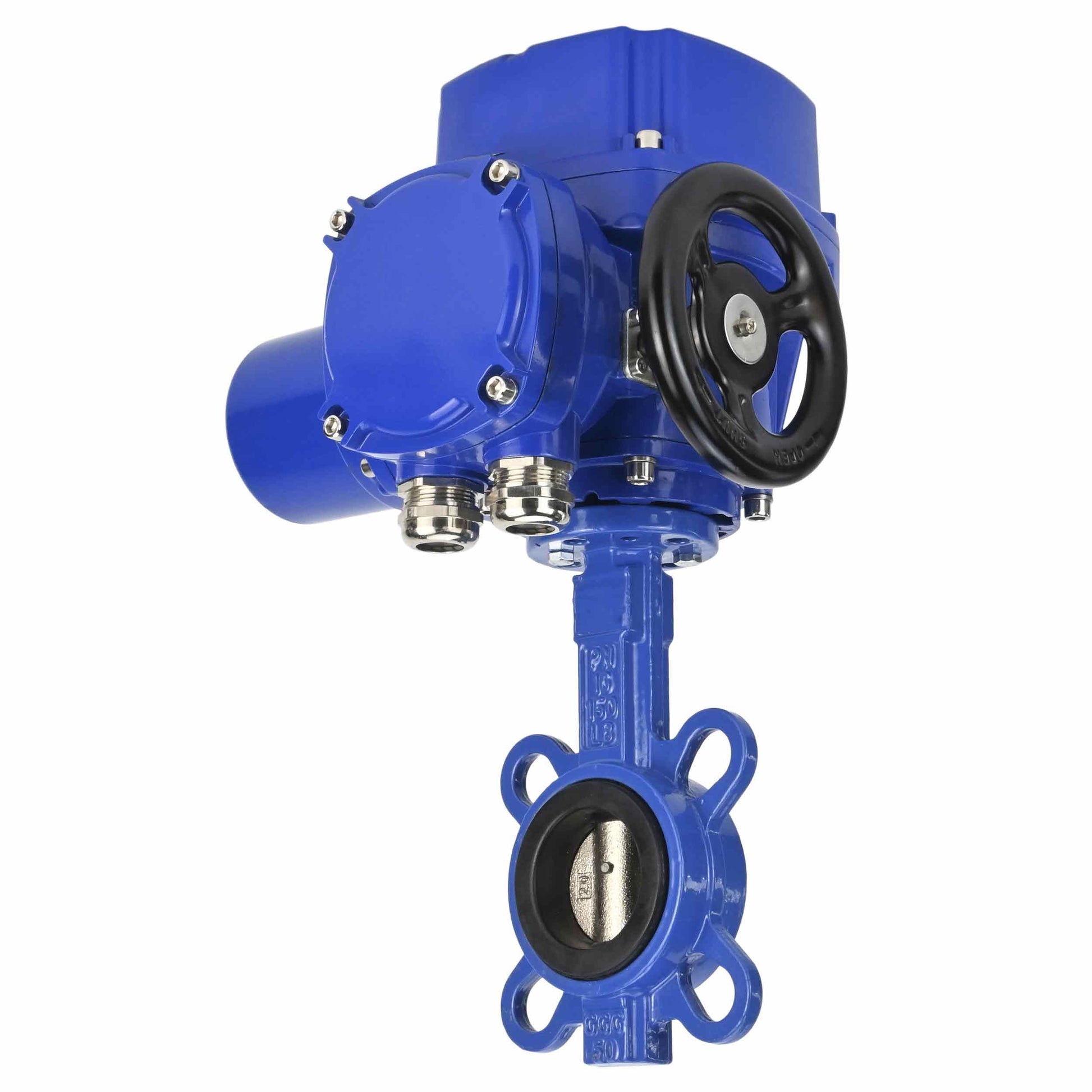

Características técnicas de la válvula de mariposa de agua DNOVA WBV1332N-2W-Fb-H. Material del cuerpo: Hierro fundido GGG50, material del disco: Acero inoxidable 316L, junta: NBR con actuador eléctrico de 1/4 de vuelta DNOVA QT-W (M) EX 220V:
|
Diámetro nominal DN, mm |
40 - 300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de funcionamiento t, В°C |
de -20 a +120 |
|
Medio de operación |
agua, aceites minerales, hidrocarburos, aceites, grasas |
|
Dirección del flujo |
bidireccional |
|
Tipo de control |
manejar |
|
Conexión de tubería |
con brida |
|
Material del cuerpo |
hierro fundido GGG50 |
|
Vida útil, años |
10 |
B
Parámetros dimensionales de la válvula de mariposa de agua DNOVA WBV1332N-2W-Fb-H. Material del cuerpo: Hierro fundido GGG50, material del disco: Acero inoxidable 316L, sello: NBR con actuador eléctrico de 1/4 de vuelta DNOVA QT-W (M) EX 220V:
| DN | Modelo de actuador eléctrico | Tallas | ||||
| A, mm | Largo, mm | Mmm | L1, mm | Re, mm | ||
| 40 | QT-W (M) EX-005 220 V | 114 | 215 | 281 | 310 | 120 |
| 50 | QT-W (M) EX-005 220 V | 131 | 215 | 281 | 310 | 120 |
| 65 | QT-W (M) EX-005 220 V | 140 | 215 | 281 | 310 | 120 |
| 80 | QT-W (M) EX-005 220 V | 150 | 215 | 281 | 310 | 120 |
| 100 | QT-W (M) EX-010 220 V | 163 | 215 | 281 | 310 | 120 |
| 125 | QT-W (M) EX-015 220 V | 178 | 215 | 281 | 310 | 120 |
| 150 | QT-W (M) EX-015 220 V | 191 | 215 | 281 | 310 | 120 |
| 200 | QT-W (M) EX-030 220 V | 238 | 270 | 276 | 350 | 180 |
| 250 | QT-W (M) EX-040 220 V | 285 | 270 | 276 | 350 | 180 |
| 300 | QT-W (M) EX-060 220 V | 315 | 311 | 300 | 410 | 250 |
B
Materiales de la válvula de mariposa de agua DNOVA WBV1332N-2W-Fb-H, material del cuerpo: hierro fundido GGG50, material del disco: acero inoxidable 316L, junta: NBR con actuador eléctrico de 1/4 de vuelta DNOVA QT-W (M) EX 220V:
| - | Nombre | Material |
| 1 | Cuerpo | hierro fundido GGG50 |
| 2 | Junta del asiento | NBR |
| 3 | Disco | acero inoxidable 316L |
| 4 | Provenir | acero inoxidable AISI 416 |
| 5 | Alfiler | acero inoxidable AISI 420 |
| 6 | Cojinete | PTFE |
| 7 | Junta tórica | NBR |
| 8 | Lámina | acero carbono |
B
Parámetros principales del actuador DNOVA QT-W (M) EX 220V:
|
Tipo de accionamiento eléctrico |
cuarto de vuelta |
|
Tipo de motor |
asincrónico |
|
Ángulo de rotación, В° |
90 |
|
Tensión de alimentación |
220 V/CA, 50 Hz, monofásica |
|
Entrada de cables |
estanco G1/2 |
|
Tipo de montaje |
ISO 5211 |
|
Apagado automático en posiciones abierta, cerrada y atascada |
Sí (embrague de par) |
|
Clasificación de protección de la vivienda |
IP67 |
|
Temperatura ambiente, В°C |
de -30 a +70 |
|
Humedad ambiental |
≤95% (a 25 °C) |
|
Protección de viviendas contra explosiones |
Sí |
Características técnicas de los actuadores DNOVA QT-W (M) 220V:
|
Modelo |
Par motor, Nm |
Tiempo de ciclo, segundos |
Voltaje, V |
Potencia, W |
Corriente nominal, A |
Relación de transmisión |
Peso, kg |
|
QT-W (M)-005 |
50 |
30 |
220 |
25 |
0,35 |
70:1 |
7,6 |
|
QT-W (M)-010 |
100 |
30 |
220 |
30 |
0,48 |
70:1 |
7,8 |
|
QT-W (M)-015 |
150 |
30 |
220 |
40 |
0,55 |
70:1 |
8 |
|
QT-W (M)-030 |
300 |
30 |
220 |
60 |
0,75 |
95:1 |
12,8 |
|
QT-W (M)-040 |
400 |
30 |
220 |
90 |
0,95 |
95:1 |
13 |
|
QT-W (M)-060 |
600 |
30 |
220 |
120 |
1,1 |
89:1 |
21,2 |
Dimensiones de los actuadores DNOVA QT-W (M) EX 220V:
| Modelo | Tamaño, mm | |||||||
| H | H1 | H2 | D | Yo | L1 | L2 | L3 | |
| QT-W (M)-005 | 281 | 170 | 77 | 120 | 215 | 310 | 170 | 121 |
| QT-W (M)-010 | 281 | 170 | 77 | 120 | 215 | 310 | 170 | 121 |
| QT-W (M)-015 | 281 | 170 | 77 | 120 | 215 | 310 | 170 | 121 |
| QT-W (M)-030 | 276 | 197 | 99 | 180 | 270 | 350 | 191 | 160 |
| QT-W (M)-040 | 276 | 197 | 99 | 180 | 270 | 350 | 191 | 160 |
| QT-W (M)-060 | 300 | 240 | 112 | 250 | 311 | 410 | 252 | 186 |
B
- Body material
- Hierro fundido GGG50/EN-GJS-500-7
- Maximum allowable temperature
- 120 °C
- Connection type
- Brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- Acero inoxidable AISI 316L/1.4404
- Voltage
- 110/220 V
- Actuator cycle time
- años 30
- Explosion-proof
- Sí
- Thermal protection
- No
- Torque
- 68 Nm
- Pneumatic actuator
- No
- Manual override
- Sí
- Limit switches
- No
- Country of origin
- Porcelana
