La válvula de mariposa WBV1331E-2W-F está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos PA-SA-XXX con resorte de retorno están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con rango de señal de salida CC analógica de 4 a 20 mA.

Principio de funcionamiento: El posicionador funciona mediante el equilibrio de fuerzas. Utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.

B

B

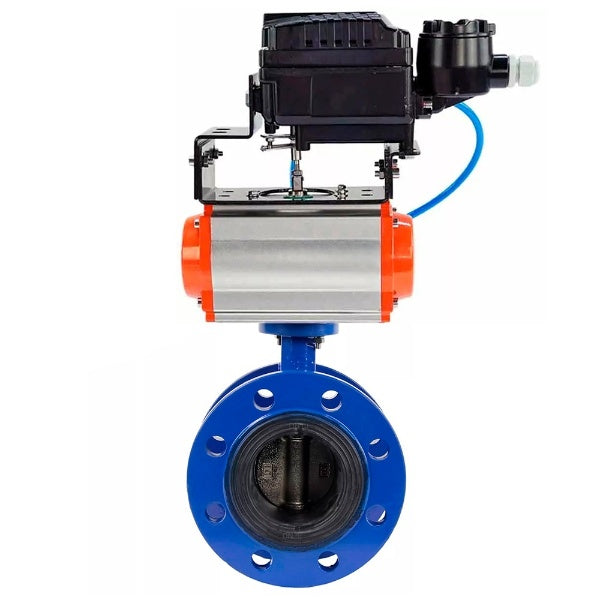

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación:

Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo - Fundición GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-SA con muelles de retorno, posicionador YT-1000RSN sin retroalimentación:

Diámetro	Largo, mm	Re, mm	D1, mm	D2, mm	nd, mm
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

Boceto Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Materiales de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-SA con muelles de retorno, posicionador YT-1000RSN sin retroalimentación:

Esquema de piezas y materiales Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo - Hierro fundido GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Datos técnicos de los actuadores neumáticos PA-SA

B

B

Materiales de las piezas del actuador neumático PA-SA:

Boceto de material del actuador neumático PA-SA

B

B

Parámetros técnicos de los posicionadores rotativos electroneumáticos:

Nombre	Valor
Señal de entrada de control, mA	4 ~ 20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1,4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Prensaestopas	G1/2″
Tipo de protección	IP66
Caudal de aire comprimido, l/min	3
Caudal de aire de salida, l/min	80
Material de la carcasa	fundición de aluminio

Posicionadores rotativos electroneumáticos

B

B

Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:

Modelo de posicionador	YT-1000RSN
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
