The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Industria
- Sistemas de calefacción

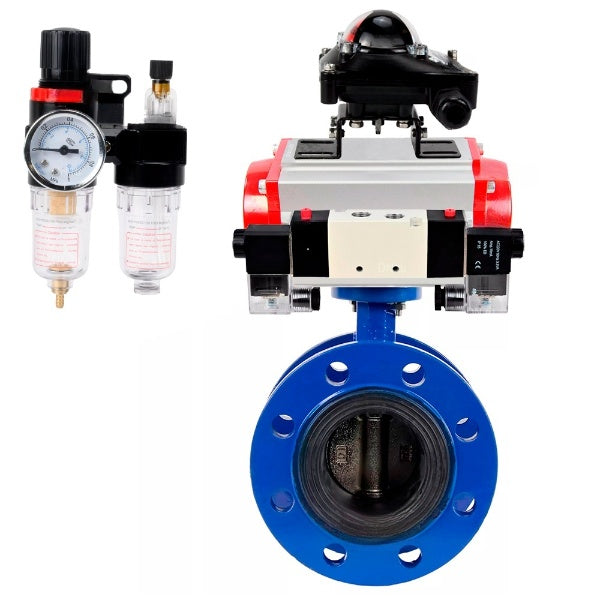

La válvula de mariposa WBV1331E-2W-F está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del dispositivo de cierre de la válvula: válvula, grúa o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas.
La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4V320-08 220 V, LSU APL-210N, ATU AFC2000:
| Característica | significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |
Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4V320-08 220 V, LSU APL-210N, ATU AFC2000
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo - Fundición GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4V320-08 220V, LSU APL-210N, ATU AFC2000:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4V320-08 220 V, LSU APL-210N, ATU AFC2000
B
B
Materiales de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4V320-08 220 V, LSU APL-210N, ATU AFC2000:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | EPDM |
| 4 | Provenir | acero inoxidable SS 420 |
| 5 | Manejar | Hierro fundido GGG40 |
Esquema de piezas y materiales Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo - Hierro fundido GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4V320-08 220V, LSU APL-210N, ATU AFC2000
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos de la válvula neumática 4V320-08 220V:
| Nombre | significado |
| Tipo de válvula neumática | válvula de corredera |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Potencia total, Va | 4.5 |
| Control | electromagnético de doble cara |
| Frecuencia de operación, ciclo/seg. | 5 |
Válvula neumática 4V320-08 220V
B
B
Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:
| Modelo de válvula neumática | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V
B
B
Parámetros técnicos del interruptor de límite APL-210N:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-210N |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-210N
B
Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
B
B
Parámetros principales de la unidad de tratamiento de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de rotura, barra | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | -5 a +60 |
| Tamaño de partícula del filtro, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Composición del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
Unidad de tratamiento de aire AFC2000
B
B
Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
- Body material
- Hierro fundido GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 °C
- Connection type
- Con bridas
- Control type
- Actuador neumático
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua, Industria y Sistemas de calefacción
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Manual override
- No
- Limit switches
- Sí
- Supply voltage
- 220 V
- Type of pneumatic actuator
- doble acción
- Country of origin
- Porcelana
