Descripción
La válvula de mariposa WBV1331E-2W-F está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del ACB, es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión en el nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-510N EX, ATU AFC2000:
| Característica | significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |

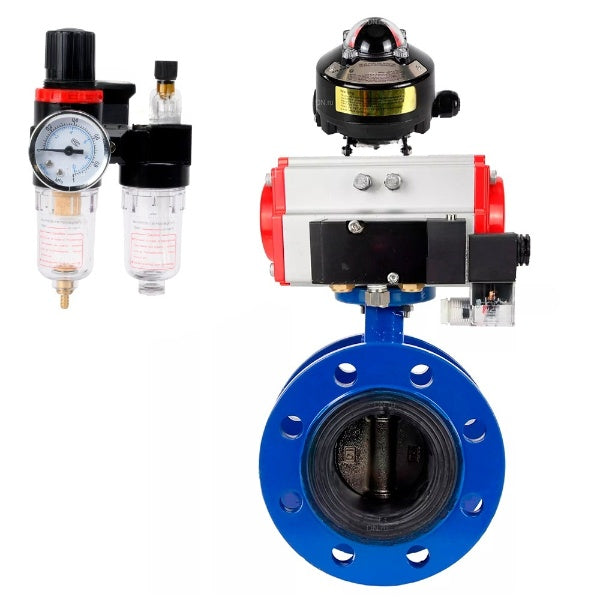

Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-510N EX, ATU AFC2000
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo - Fundición GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-510N EX, ATU AFC2000:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
Boceto Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-510N EX, ATU AFC2000
B
B
Materiales de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-510N EX, ATU AFC2000:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | EPDM |
| 4 | Provenir | acero inoxidable SS 420 |
| 5 | Manejar | Hierro fundido GGG40 |
Esquema de piezas y materiales Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo - Hierro fundido GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-510N EX, ATU AFC2000
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Válvulas neumáticas 4M310-08 220V
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
Unidades de interruptores de límite a prueba de explosiones APL-510N EX
B
B
Dimensiones generales y de instalación de las unidades de interruptores de límite a prueba de explosiones APL-510N EX:
| A, mm | 118 |
| B, mm | 118 |
| C, mm | 138.4 |
| Re, mm | 17 |
| E, mm | 19 |
| F, mm | 7 |
| G, mm | 3 |
| Mmm | 4 |
| Yo, mm | 59 |
| J, mm | 59 |
| K, mm | 59 |
| Largo, mm | 59 |
| Mmm | 121.4 |
| d1, mm | 50 |
| d2, mm | 5 |
Esquema de dimensiones de las unidades de interruptores de límite a prueba de explosiones APL-510N EX
B
B
Parámetros principales de la unidad de tratamiento de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de rotura, barra | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | -5 a +60 |
| Tamaño de partícula del filtro, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Composición del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
Unidad de tratamiento de aire AFC2000
B
B
Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
