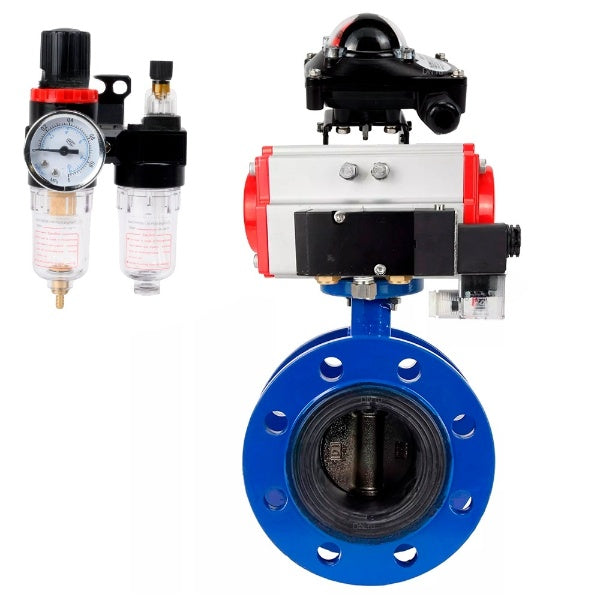

La válvula de mariposa WBV1331E-2W-F está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre: válvula, grifo o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

Parámetros técnicos de la válvula de mariposa de agua WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N, ATU AFC2000:

Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N, ATU AFC2000

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo - Fundición GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-210N, ATU AFC2000:

Diámetro	Largo, mm	Re, mm	D1, mm	D2, mm	nd, mm
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo - Hierro fundido GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-210N, ATU AFC2000

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 220V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Válvulas neumáticas 4M310-08 220V

B

B

Parámetros técnicos del interruptor de límite APL-210N:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-210N

B

Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000

B

B

Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:

A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5
