Descripción
La válvula de mariposa DNOVA WBV1331E-2W-F está diseñada para su uso como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. El reductor DNOVA HGB permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que constituye una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta.
B
B

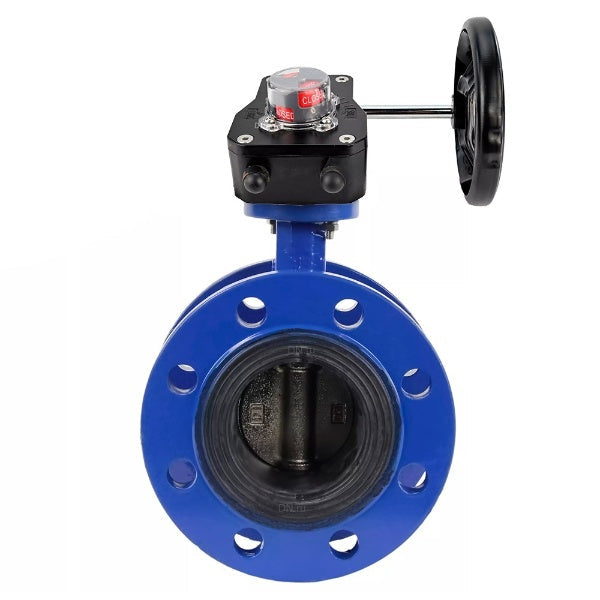

Válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 con brida, cuerpo de fundición GGG40, disco de acero inoxidable 304, junta de EPDM, con reductor DNOVA HGB RQN
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA HGB RQN
B
Características técnicas de los reductores DNOVA HGB RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -30 a +120 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA HGB RQN
B
Dimensiones generales y de instalación de los reductores DNOVA HGB RQN:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-250 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | EPDM |
| 4 | Existencias | Acero inoxidable SS 420 |
| 5 | Palanca | hierro fundido GGG40 |
B
B
Boceto de cajas de cambios DNOVA HGB RQN
B
Diseño de cajas de engranajes DNOVA HGB RQN:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | ADC 12 de aluminio |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
