Descripción

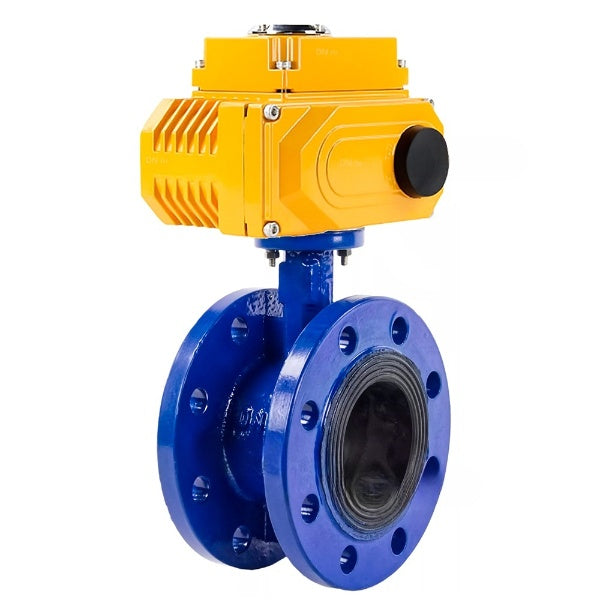

Características técnicas de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM
| Característica | Valor |
|---|---|
| Tipo de válvula | Disco giratorio |
| Diámetro | 100-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | de -25 a +130 °C |
| Solicitud | Abastecimiento de agua, industria, sistemas de calefacción |
| Tipo de conexión | Con bridas |
| Tipo de control | Actuador eléctrico |
| Clase de estanqueidad | A |
| País de fabricación | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses |
B
B
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1-380VAC-U1
| Característica | Valor |
|---|---|
| Tipo de actuador | cuarto de vuelta |
| Par de accionamiento | 150-1600 Nm |
| Voltaje de la fuente de alimentación | 380 voltios |
| Solicitud | Abastecimiento de agua, industria, sistemas de calefacción |
| Ejecución climática | U1 |
B
B
Dimensiones y dimensiones de instalación de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM
| Tamaño | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1-380VAC-U1
| Modelo | X, mm | Z, mm | Y, mm |
| QT-003 azul | 121 | 110.2 | 100.09 |
| QT-003 MINI | 157 | 115 | 90 |
| QT-003 | 140 | 118 | 109 |
| QT-005 | 166 | 122 | 118 |
| QT-008 | 200 | 128 | 133 |
| QT-010 | 200 | 128 | 133 |
| QT-015 | 200 | 128 | 133 |
| QT-020 | 269 | 155 | 174 |
| QT-030 | 269 | 155 | 174 |
| QT-040 | 269 | 155 | 174 |
| QT-060 | 269 | 155 | 174 |
| QT-080 | 268 | 212 | 164 |
| QT-100 | 309 | 178 | 200 |
| QT-200 | 309 | 178 | 200 |
Esquema de dimensiones de actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1-380VAC-U1
B
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Hierro fundido GGG40 |
| 2 | Desct | Acero inoxidable 304 |
| 3 | Junta del asiento | EPDM |
| 4 | Provenir | Acero inoxidable SS 420 |
| 5 | Manejar | Hierro fundido GGG40 |
Diseño de actuadores de cuarto de vuelta DNOVA QT-N-xEM-O1-380VAC-U1
| - | Nombre de la pieza |
|---|---|
| 1 | Eje de salida |
| 2 | Bloqueo de cable |
| 3 | Tope mecánico |
| 4 | Llave manual |
| 5 | Cuerpo |
| 6 | Cubrir |
| 7 | Ventana de inspección |
| 8 | Protección contra el polvo |
